HEIDENHAIN TNC 410, TNC 426, TNC 430 255
1
0.2
Te
il
e
familien – Q-P
ar
amet
er stat
t Zahlen
w
e
rt
e
Q-Parameter-Funktionen aufrufen
TNC 426, TNC 430: Während Sie ein Bearbeitungsprogramm
eingeben, drücken Sie den Softkey PARAMETER.
TNC 410: Drücken Sie die Taste „Q“ (im Feld für Zahlen-Eingaben
und Achswahl unter –/+ -Taste).
Dann zeigt die TNC folgende Softkeys:
Funktionsgruppe Softkey
Mathematische Grundfunktionen
Winkelfunktionen
Wenn/dann-Entscheidungen, Sprünge
Sonstige Funktionen
Formel direkt eingeben
10.2 Teilefamilien – Q-Parameter statt
Zahlenwerte
Mit der Q-Parameter-Funktion D0: ZUWEISUNG können Sie
Q-Parametern Zahlenwerte zuweisen. Dann setzen Sie im Bear-
beitungs-Programm statt des Zahlenwerts einen Q-Parameter ein.
NC-Beispielsätze
N150 D00 Q10 P01 +25 * Zuweisung:
... Q10 erhält den Wert 25
N250 G00 X +Q10 * entspricht G00 X +25
Für Teilefamilien programmieren Sie z.B. die charakteristischen
Werkstück-Abmessungen als Q-Parameter.
Für die Bearbeitung der einzelnen Teile weisen Sie dann jedem
dieser Parameter einen entsprechenden Zahlenwert zu.

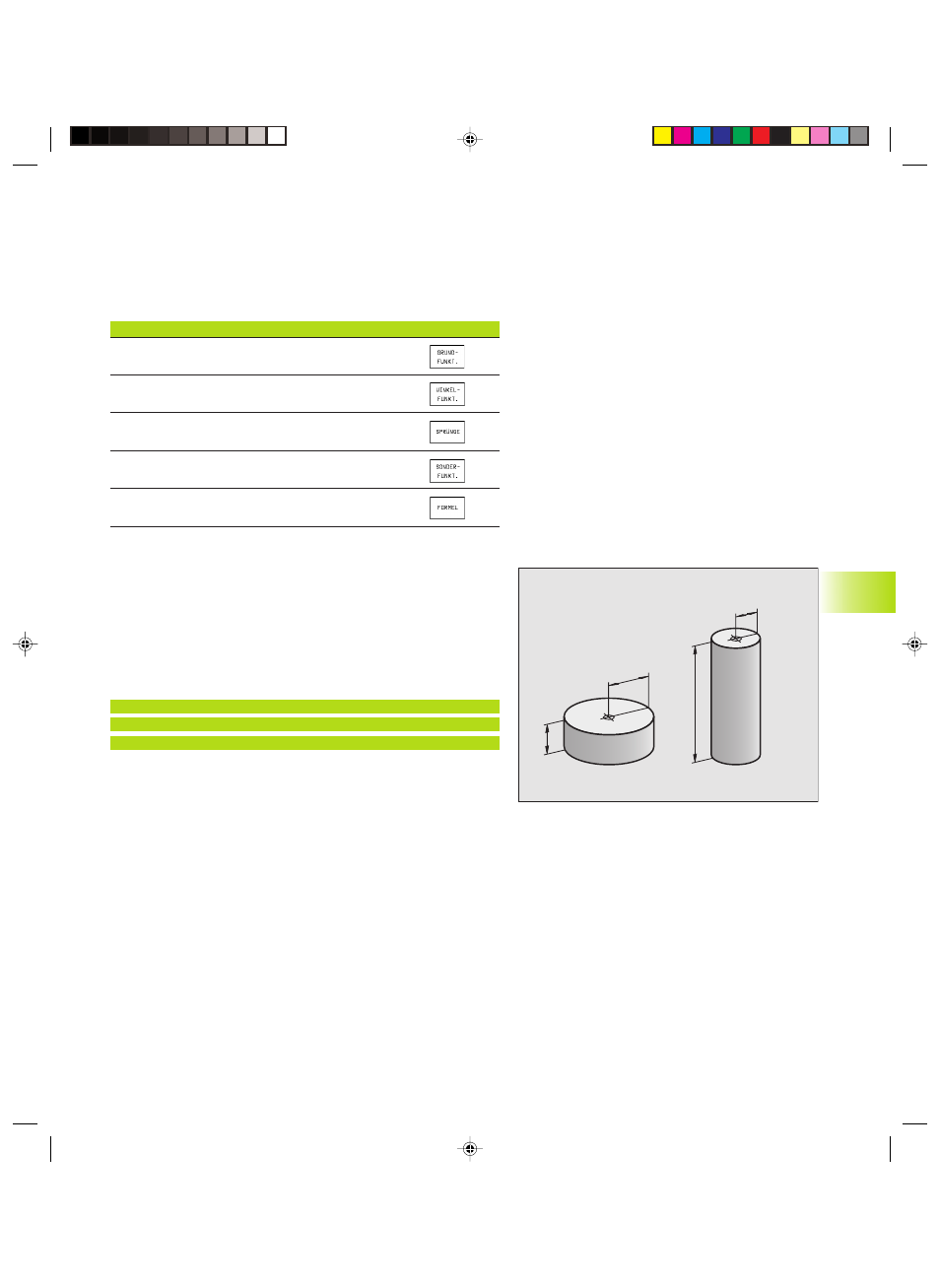

Beispiel
Zylinder mit Q-Parametern
Zylinder-Radius R = Q1
Zylinder-Höhe H = Q2
Zylinder Z1 Q1 = +30
Q2 = +10
Zylinder Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
