187 HEIDENHAIN TNC 410, TNC 426, TNC 430

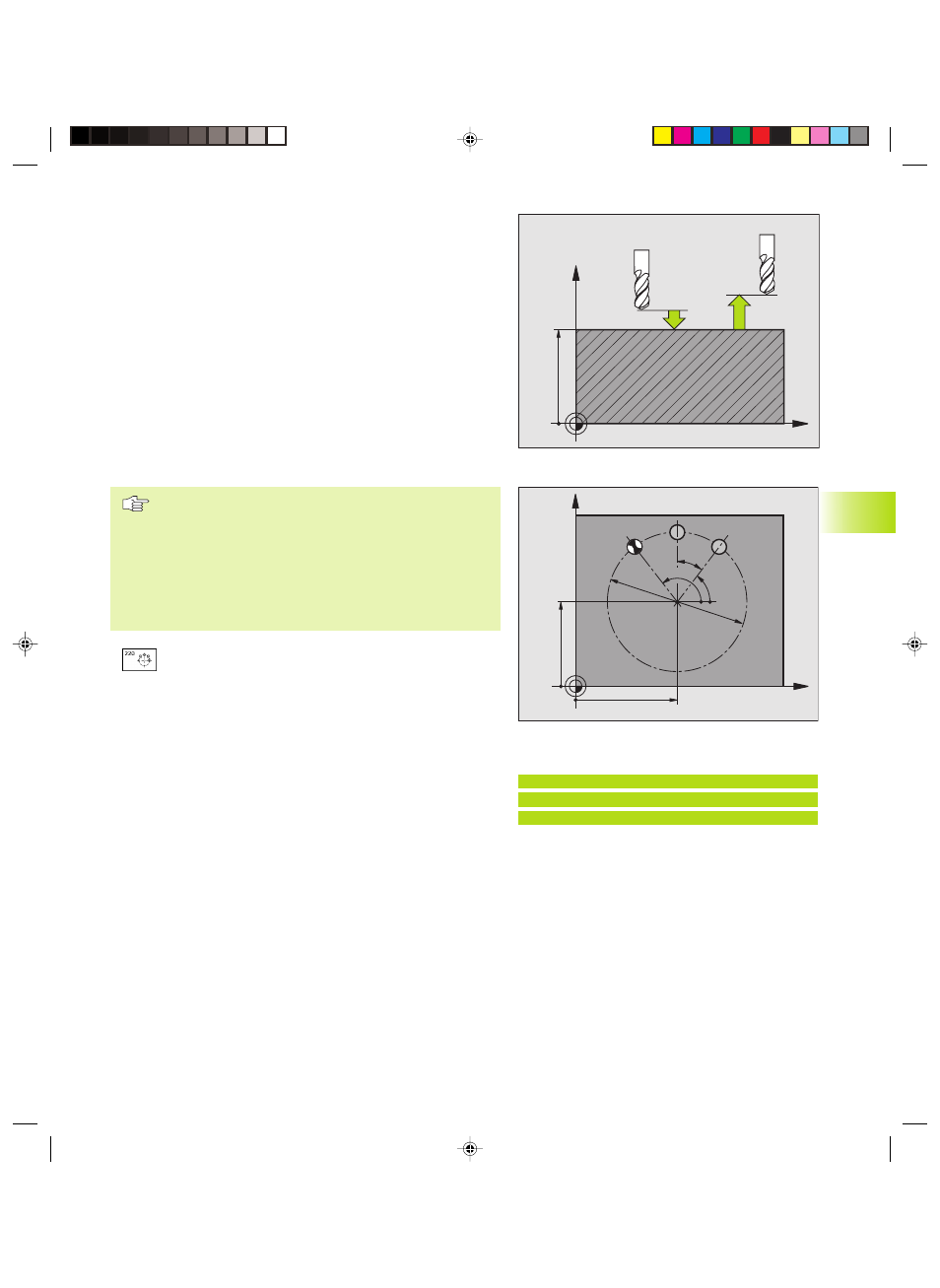

PUNKTEMUSTER AUF KREIS (Zyklus 220)
1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position zum Startpunkt der ersten Bearbeitung.
Reihenfolge:
■ 2. Sicherheits-Abstand anfahren (Spindelachse)
■ Startpunkt in der Bearbeitungsebene anfahren
■ Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2 Ab dieser Position führt die TNC den zuletzt definierten
Bearbeitungszyklus aus
3 Anschließend positioniert die TNC das Werkzeug mit einer Gera-
den-Bewegung auf den Startpunkt der nächsten Bearbeitung; das
Werkzeug steht dabei auf Sicherheits-Abstand (oder
2. Sicherheits-Abstand)
4 Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen
ausgeführt sind
Beachten Sie vor dem Programmieren
Zyklus G220 ist DEF-Aktiv, das heißt, Zyklus G220 ruft
automatisch den zuletzt definierten Bearbeitungszyklus
auf!
Wenn Sie einen der Bearbeitungszyklen G200 bis G208
und G212 bis G215 mit Zyklus G220 kombinieren,
wirken der Sicherheits-Abstand, die Werkstück-Oberflä-
che und der 2. Sicherheits-Abstand aus Zyklus G220!
ú Mitte 1. Achse Q216 (absolut): Teilkreis-Mittelpunkt in der
Hauptachse der Bearbeitungsebene
ú Mitte 2. Achse Q217 (absolut): Teilkreis-Mittelpunkt in der
Nebenachse der Bearbeitungsebene
ú Teilkreis-Durchmesser Q244: Durchmesser des Teil-
kreises
ú Startwinkel Q245 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der ersten Bearbeitung auf dem Teilkreis
ú Endwinkel Q246 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der letzten Bearbeitung auf dem Teilkreis (gilt
nicht für Vollkreise); Endwinkel ungleich Startwinkel
eingeben; wenn Endwinkel größer als Startwinkel
eingegeben, dann Bearbeitung im Gegen-Uhrzeiger-
sinn, sonst Bearbeitung im Uhrzeigersinn
ú Winkelschritt Q247 (inkremental): Winkel zwischen
zwei Bearbeitungen auf dem Teilkreis; wenn Winkel-
schritt gleich null ist, dann berechnet die TNC den
Winkelschritt aus Startwinkel, Endwinkel und Anzahl
Bearbeitungen; wenn ein Winkelschritt eingegeben
ist, dann berücksichtigt die TNC den Endwinkel nicht;
das Vorzeichen des Winkelschritts legt die
Bearbeitungsrichtung fest (- = Uhrzeigersinn)
8.5 Zyklen zum Herst
ellen v
on Punkt
emust
er
n
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
NC-Beispielsatz:
N53 G220 Q216=+50 Q217=+50 Q244=80
Q245=+0 Q246=+360 Q247=+0 Q241=8
Q200=2 Q203=+0 Q204=50*
