HEIDENHAIN TNC 410, TNC 426, TNC 430

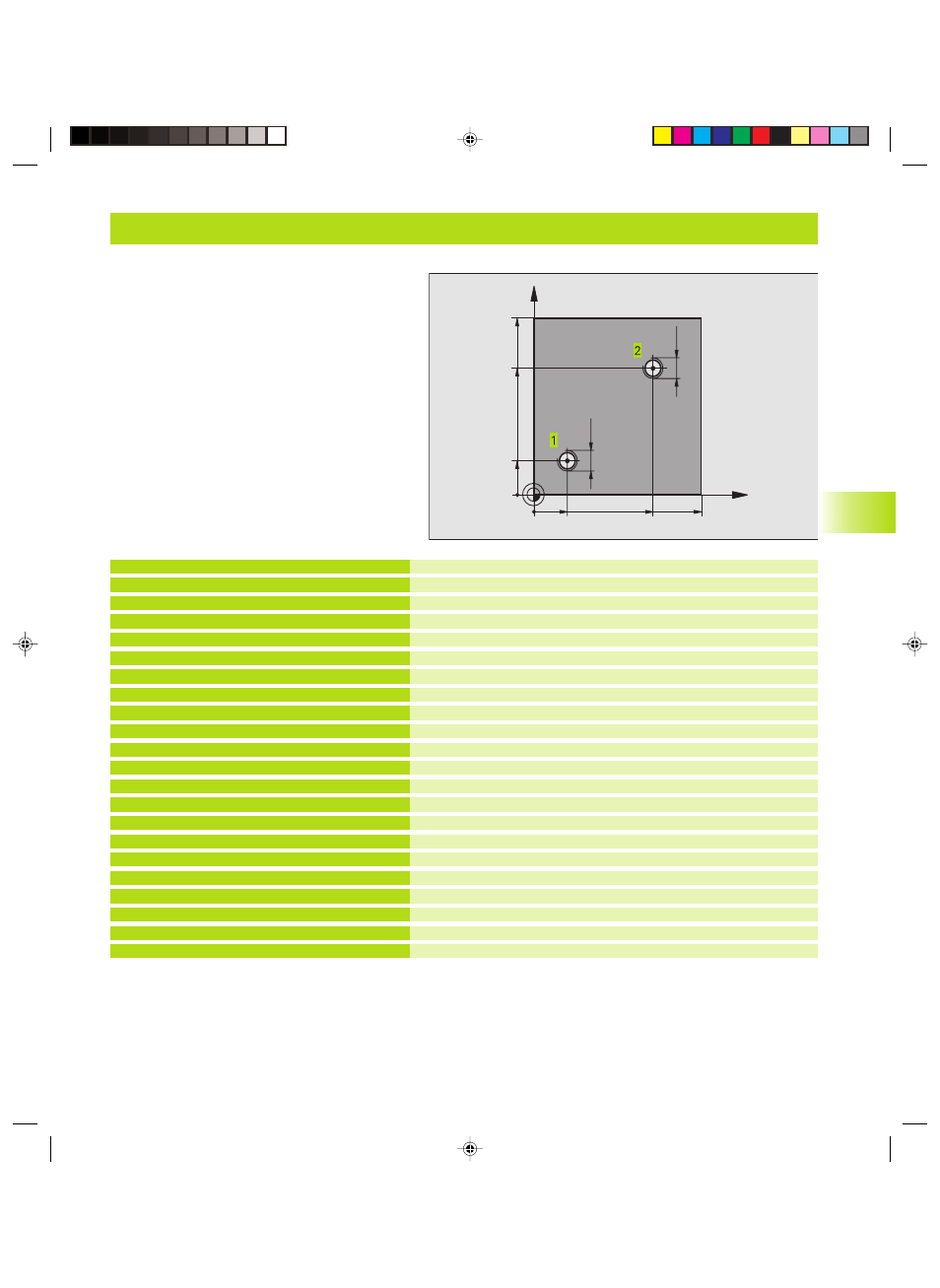

Beispiel: Bohrzyklen
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Zyklus-Definition Gewindeschneiden
Bohrung 1 anfahren
Unterprogramm 1 rufen
Bohrung 2 anfahren
Unterprogramm 1 rufen
Werkzeug freifahren, Ende des Hauptprogramms
Unterprogramm 1: Gewindeschneiden
Spindel orientieren (wiederholtes Schneiden möglich)
Werkzeug versetzen für kollisionsfreies Eintauchen (abhängig vom
Kerndurchmesser und Werkzeug)
Auf Starttiefe fahren
Werkzeug wieder auf Bohrungsmitte
Zyklus aufrufen
freifahren
Ende Unterprogramm 1
%C18 G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 *
N40 T1 G17 S4500 *
N50 G00 G40 G90 Z+250 *
N60 G86 P01 +30 P02 -1,75 *
N70 X+20 Y+20 *
N80 L1,0 *
N90 X+70 Y+70 *
N100 L1,0 *
N110 G00 Z+250 M2 *
N120 G98 L1 *
N130 G36 S0 *
N140 G01 G91 X-2 F1000 *
N150 G90 Z-30 *
N160 G91 X+2 *
N170 G79 *
N180 G90 Z+5 *
N190 G98 L0 *
N999999 %C18 G71 *
Programm-Ablauf
■
Bohrzyklus programmieren im Hauptprogramm
■
Bearbeitung programmieren im Unterprogramm
(siehe „9 Programmieren: Unterprogramme und
Programmteil-Wiederholung“)
