8 Programmieren: Zyklen 182

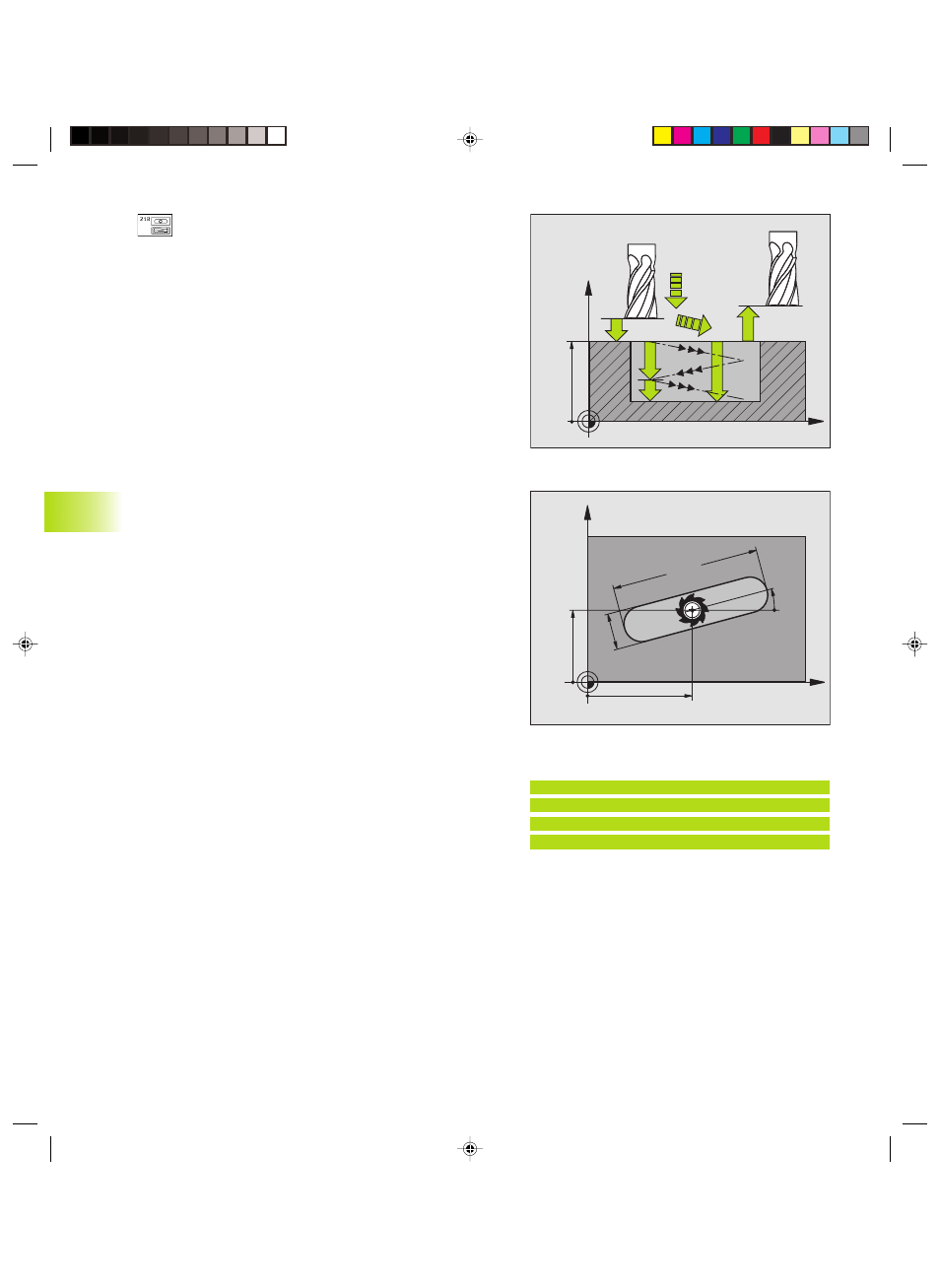

ú Sicherheits-Abstand Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-Oberfläche
ú Tiefe Q201 (inkremental): Abstand zwischen Werkstück-
Oberfläche und Nutgrund
ú Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
ú Zustell-Tiefe Q202 (inkremental): Maß, um welches das
Werkzeug bei einer Pendelbewegung in der Spindelachse
insgesamt zugestellt wird
ú Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs-
Umfang festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten
ú Koord. Werkstück-Oberfläche Q203 (absolut): Koordina-
te der Werkstück-Oberfläche
ú 2. Sicherheits-Abstand Q204 (inkremental):
Z-Koordinate, in der keine Kollision zwischen Werk-
zeug und Werkstück (Spannmittel) erfolgen kann
ú Mitte 1. Achse Q216 (absolut): Mitte der Nut in der
Hauptachse der Bearbeitungsebene
ú Mitte 2. Achse Q217 (absolut): Mitte der Nut in der
Nebenachse der Bearbeitungsebene
ú 1. Seiten-Länge Q218 (Wert parallel zur Hauptachse der
Bearbeitungsebene): Längere Seite der Nut eingeben
ú 2. Seiten-Länge Q219 (Wert parallel zur Nebenachse der
Bearbeitungsebene): Breite der Nut eingeben; wenn
Nutbreite gleich Werkzeug-Durchmesser eingegeben,
dann schruppt die TNC nur (Langloch fräsen)
ú Drehwinkel Q224 (absolut): Winkel, um den die gesam-
te Nut gedreht wird; das Drehzentrum liegt im Zen-
trum der Nut
8.4 Zyklen zum F
räsen v
on
Tasc
hen,
Zapf
en und Nut
en
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
NC-Beispielsatz:
N51 G210 Q200=2 Q201=-20 Q207=500
Q202=5 Q215=0 Q203=+0 Q204=50
Q216=+50 Q217=+50 Q218=80 Q219=12
Q224=+15*
