8 Programmieren: Zyklen 172

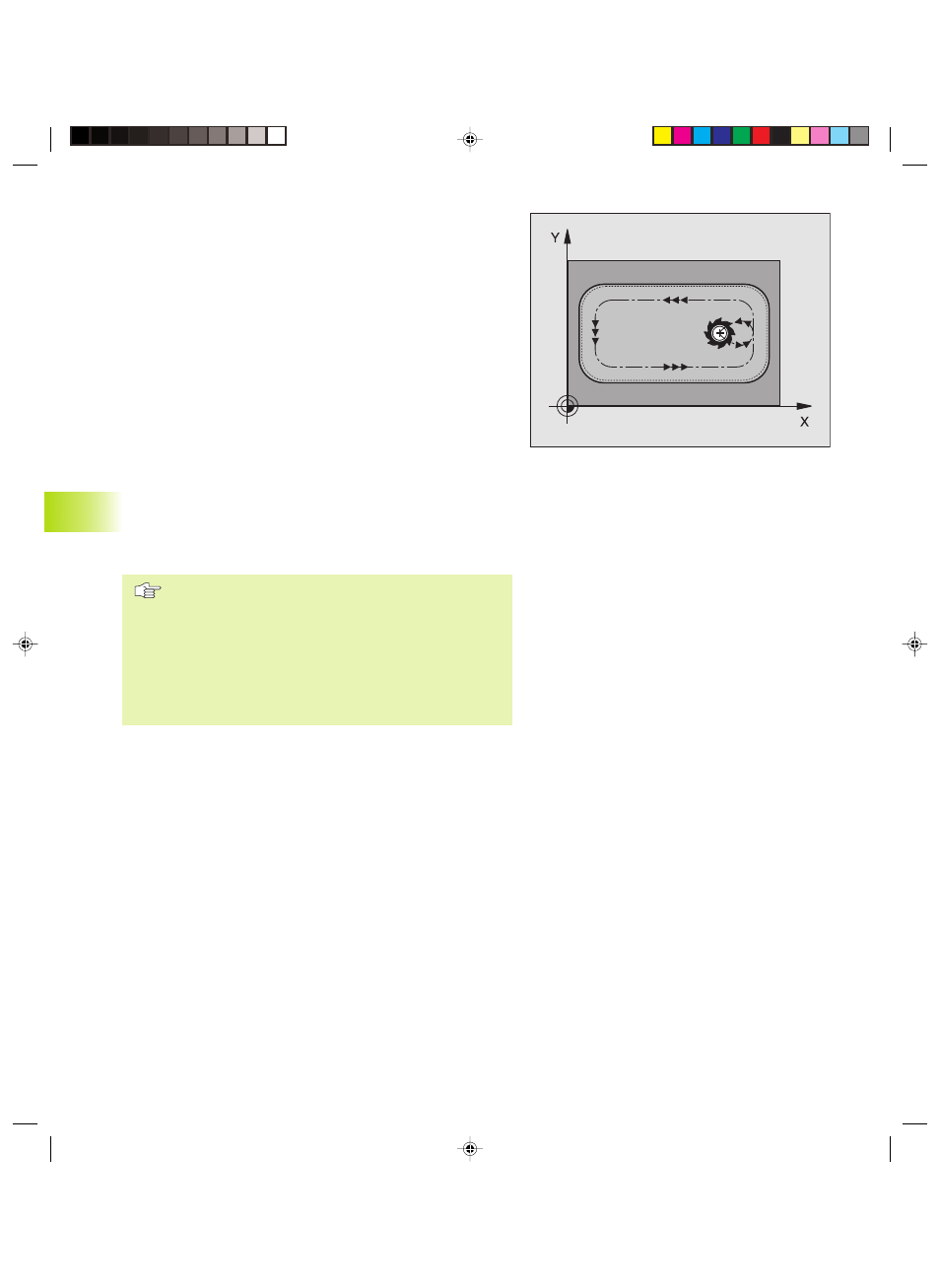

TASCHE SCHLICHTEN (Zyklus G212)
1 Die TNC fährt das Werkzeug automatisch in der Spindelachse
auf den Sicherheits-Abstand, oder – falls eingegeben – auf den
2. Sicherheits-Abstand und anschließend in die Taschenmittte
2 Von der Taschenmitte aus fährt das Werkzeug in der Bearbeitungs-
ebene auf den Startpunkt der Bearbeitung. Die TNC berücksich-
tigt für die Berechnung des Startpunkts das Aufmaß und den
Werkzeug-Radius. Ggf. sticht die TNC in der Taschenmitte ein
3 Falls das Werkzeug auf dem 2. Sicherheits-Abstand steht, fährt
die TNC im Eilgang auf den Sicherheits-Abstand und von dort mit
dem Vorschub Tiefenzustellung auf die erste Zustell-Tiefe
4 Anschließend fährt das Werkzeug tangential an die Fertigteilkontur
und fräst im Gleichlauf einen Umlauf
5 Danach fährt das Werkzeug tangential von der Kontur weg zurück
zum Startpunkt in der Bearbeitungsebene
6 Dieser Vorgang (3 bis 5) wiederholt sich, bis die programmierte
Tiefe erreicht ist
7 Am Ende des Zyklus fährt die TNC das Werkzeug im Eilgang auf
den Sicherheits-Abstand oder – falls eingegeben – auf den
2. Sicherheits-Abstand und anschließend in die Mitte der Tasche
(Endposition = Startposition)
Beachten Sie vor dem Programmieren
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Wenn Sie die Tasche aus dem Vollen heraus schlichten
wollen, dann verwenden Sie einen Fräser mit einem über
Mitte schneidenden Stirnzahn (DIN 844) und geben einen
kleinen Vorschub Tiefenzustellung ein.
Mindestgröße der Tasche: dreifacher Werkzeug-Radius.
