181 HEIDENHAIN TNC 410, TNC 426, TNC 430
ú Vorschub Tiefenzustellung: Verfahrgeschwindigkeit
des Werkzeugs beim Einstechen
ú 1. Seiten-Länge : Länge der Nut; 1. Schnittrichtung
durch Vorzeichen festlegen
ú 2. Seiten-Länge : Breite der Nut
ú Vorschub F: Verfahrgeschwindigkeit des Werkzeugs in
der Bearbeitungsebene

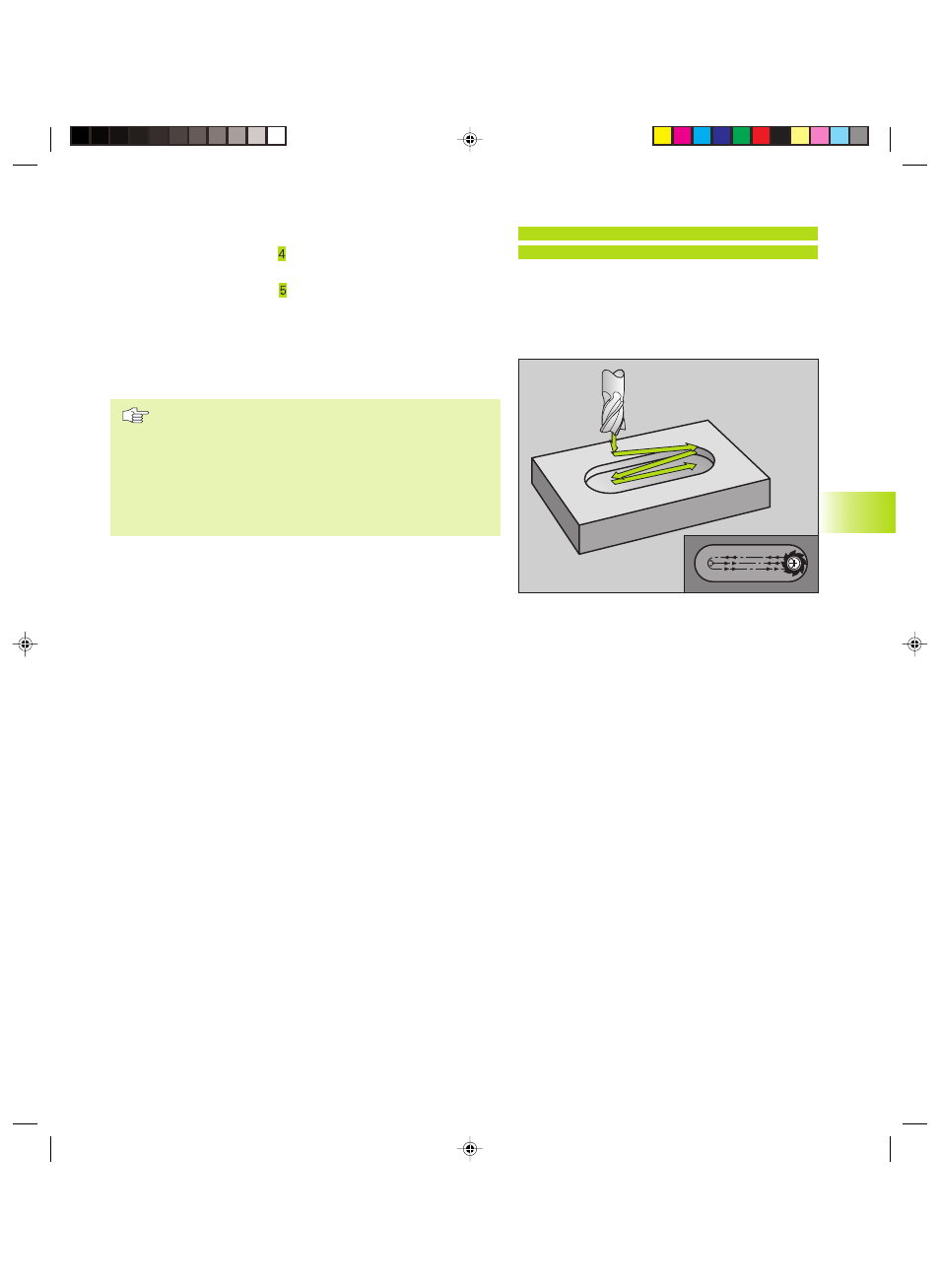

NUT (Langloch) mit pendelndem Eintauchen
(Zyklus G210)
Beachten Sie vor dem Programmieren
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Fräserdurchmesser nicht größer als die Nutbreite und nicht
kleiner als ein Drittel der Nutbreite wählen.
Fräserdurchmesser kleiner als die halbe Nutlänge wählen:
Sonst kann die TNC nicht pendelnd eintauchen.
Schruppen
1 Die TNC positioniert das Werkzeug im Eilgang in der Spindelachse
auf den 2. Sicherheits-Abstand und anschließend ins Zentrum des
linken Kreises; von dort aus positioniert die TNC das Werkzeug
auf den Sicherheits-Abstand über der Werkstück-Oberfläche
2 Das Werkzeug fährt mit dem Vorschub Fräsen auf die Werkstück-
Oberfläche; von dort aus fährt der Fräser in Längsrichtung der Nut
– schräg ins Material eintauchend – zum Zentrum des rechten
Kreises
3 Anschließend fährt das Werkzeug wieder schräg eintauchend
zurück zum Zentrum des linken Kreises; diese Schritte wieder-
holen sich, bis die programmierte Frästiefe erreicht ist
4 Auf der Frästiefe fährt die TNC das Werkzeug zum Planfräsen an
das andere Ende der Nut und danach wieder in die Mitte der Nut
Schlichten
5 Von der Mitte der Nut fährt die TNC das Werkzeug tangential an
die Fertigkontur; danach schlichtet die TNC die Kontur im Gleich-
lauf (bei M3)
6 Am Konturende fährt das Werkzeug – tangential von der Kontur
weg – zur Mitte der Nut
7 Abschließend fährt das Werkzeug im Eilgang auf den Sicherheits-
Abstand zurück und – falls eingegeben – auf den 2. Sicherheits-
Abstand
8.4 Zyklen zum F
räsen v
on
Tasc
hen,
Zapf
en und Nut
en
NC-Beispielsatz:
N44 G74 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y12 P07 275*
