9.1 Unterprogramme und Programm-
teil-Wiederholungen kennzeichnen
Einmal programmierte Bearbeitungsschritte können Sie mit Unterpro-
grammen und Programmteil-Wiederholungen wiederholt ausführen
lassen.
Label
Unterprogramme und Programmteil-Wiederholungen beginnen im
Bearbeitungsprogramm mit der Funktion G98 L. L ist eine Abkürzung
für Label (engl. für Marke, Kennzeichnung).
Label erhalten eine Nummer zwischen 1 und 254. Jede Label-
Nummer dürfen Sie im Programm nur einmal vergeben mit G98.
Wenn Sie eine Label-Nummer mehrmals vergeben, gibt
die TNC beim Beenden des G98-Satzes eine Fehlermel-
dung aus.
Für die TNC 426, TNC 430 gilt zusätzlich
Bei sehr langen Programmen können Sie über MP7229
die Überprüfung auf eine eingebbare Anzahl von Sätzen
begrenzen.
Label 0 (G98 L0) kennzeichnet ein Unterprogramm-Ende und darf
deshalb beliebig oft verwendet werden.
9.2 Unterprogramme
Arbeitsweise

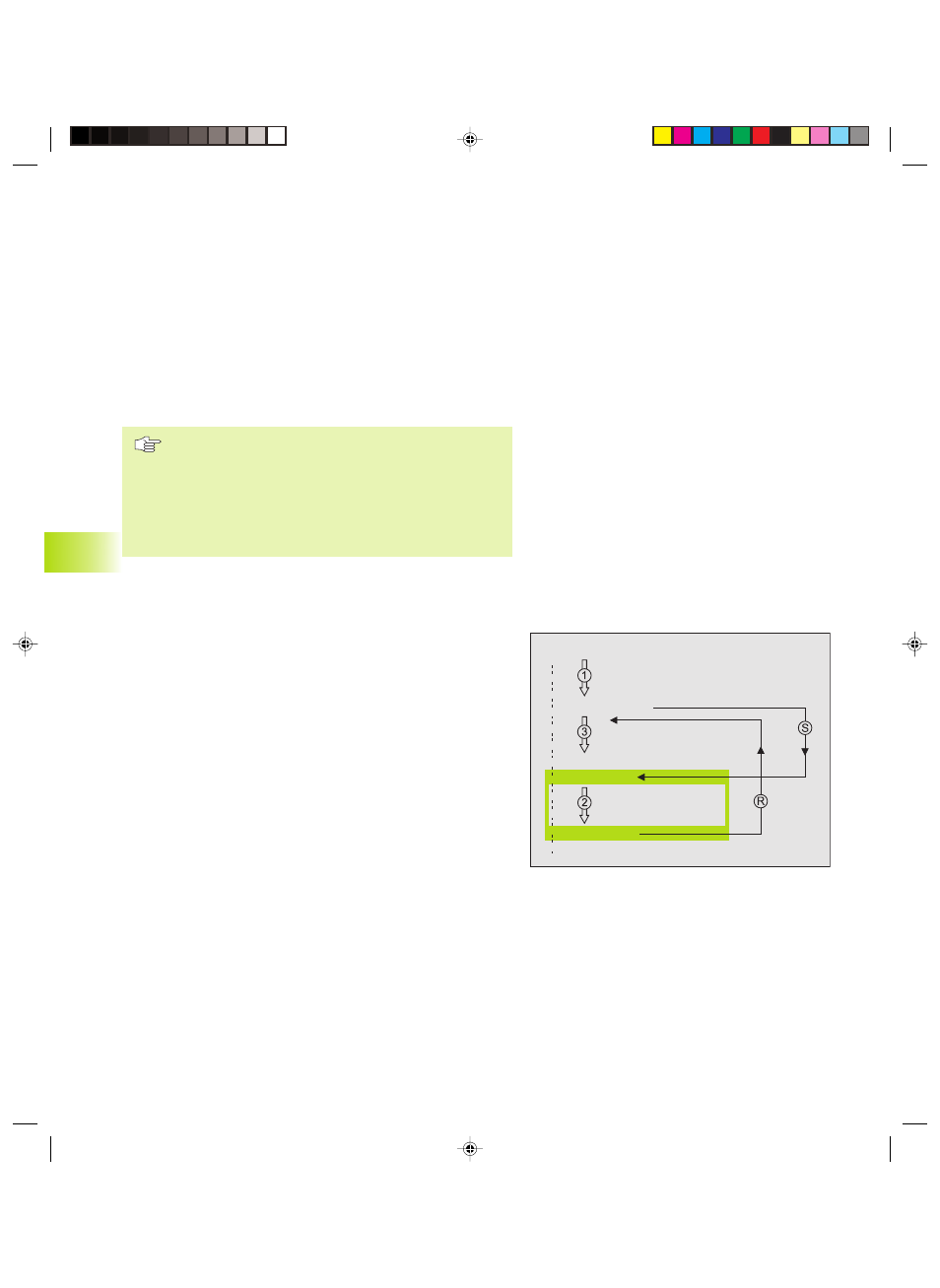

1 Die TNC führt das Bearbeitungs-Programm bis zu einem Unterpro-
gramm-Aufruf Ln,0 aus. n ist eine beliebige Label-Nummer
2 Ab dieser Stelle arbeitet die TNC das aufgerufene Unterprogramm
bis zum Unterprogramm-Ende G98 L0 ab
3 Danach führt die TNC das Bearbeitungs-Programm mit dem Satz
fort, der auf den Unterprogramm-Aufruf Ln,0 folgt
Programmier-Hinweise
■ Ein Hauptprogramm kann bis zu 254 Unterprogramme enthalten
■ Sie können Unterprogramme in beliebiger Reihenfolge beliebig oft
aufrufen
■ Ein Unterprogramm darf sich nicht selbst aufrufen
■ Unterprogramme ans Ende des Hauptprogramms (hinter dem Satz
mit M2 bzw. M30) programmieren
■ Wenn Unterprogramme im Bearbeitungs-Programm vor dem Satz
mit M02 oder M30 stehen, dann werden sie ohne Aufruf minde-
stens einmal abgearbeitet
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
