HEIDENHAIN CNC PILOT 4290
89

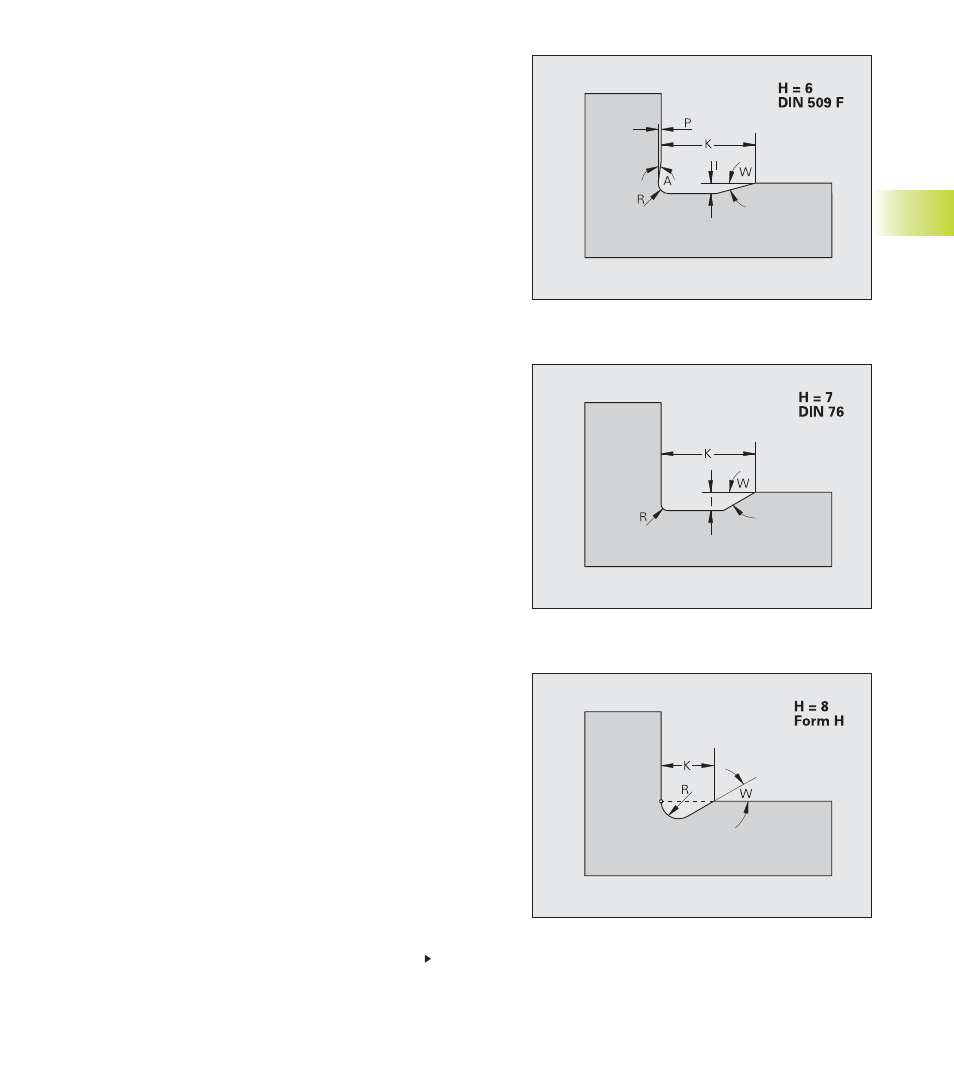

Freistich DIN 509 F (H=6)
Parameter
I:
Freistichtiefe (Radiusmaß)
K:
Freistichbreite
R:
Freistichradius (in beiden Ecken des Freistichs)
P:
Plantiefe
W:
Freistichwinkel
A:
Planwinkel
Parameter, die Sie nicht angeben, ermittelt der CNC PILOT in Abhän-
gigkeit vom Durchmesser (siehe „
11.1.3 Freistich-Parameter DIN
509 F“).
Freistich DIN 76 (H=7)
Parameter
I:
Freistichtiefe (Radiusmaß)
K:
Freistichbreite
R:
Freistichradius (in beiden Ecken des Freistichs) –
default: R=0,6*I
W:
Freistichwinkel – default: 30°
Freistich Form H (H=8)
Geben Sie W nicht ein, wird es anhand von K und R berechnet. Der
Endpunkt des Freistichs liegt dann auf „Eckpunkt Kontur".
Parameter
K:
Freistichbreite
R:
Freistichradius – keine Eingabe: das Zirkularelement wird nicht
gefertigt
W:
Eintauchwinkel – keine Eingabe: W wird berechnet
Fortsetzung nächste Seite
