10 Transfer
414
1
0.2 Über
tr
agungsv
erf
ahr
en
■
Die Menüpunkte „Seriell“ und „Einstellung – Seriell“
sind nur anwählbar, wenn in „Externe Ein-/Ausgabe“
(Steuerungs-Parameter 40) eine Schnittstelle zugeordnet
ist.
■
Die Parameter der seriellen Schnittstelle werden in ei-
nem der Steuerungs-Parameter 41 bis 47 gespeichert.
(abhängig von der Einstellung in Steuerungs-Parameter
40).
Serielle Schnittstelle oder Drucker konfigurieren
Anmeldung als „System-Manager“
„Einstellung – Seriell/Drucker“ wählen (Betriebs-
art Transfer)

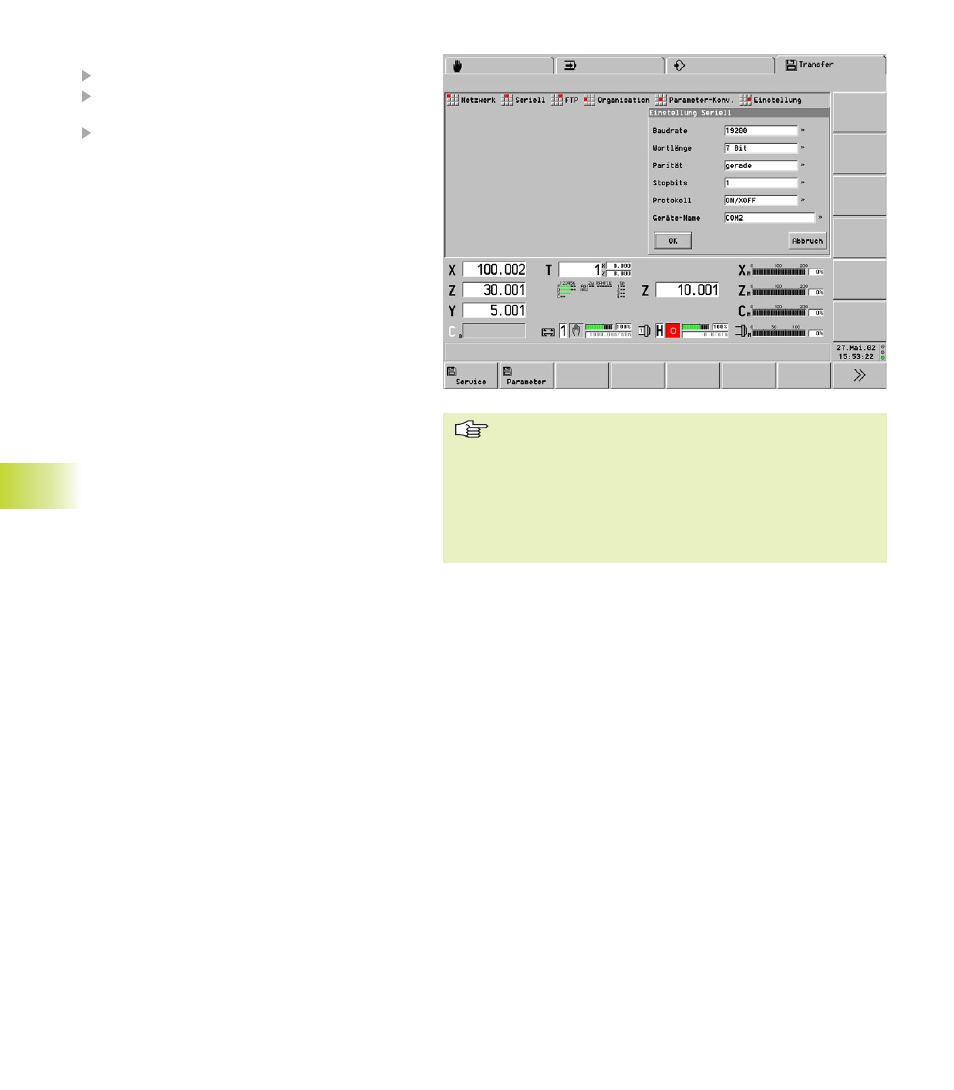

Dialogbox „Einstellung Seriell/Drucker“ eintragen
Parameter
Stellen Sie die folgenden Schnittstellen-Parameter
in Abstimmung mit der Gegenstelle ein.
■
Baudrate (in Bit pro Sekunde): Die Baudrate wird
entsprechend den örtlichen Gegebenheiten (Ka-
bellänge, Störeinflüsse, etc.) eingestellt. Eine
hohe Baudrate hat den Vorteil einer schnellen Da-
tenübertragung, ist aber störanfälliger als eine
niedrige Baudrate.
■
Wortlänge: Wählen Sie zwischen 7 oder 8 Bit pro
Zeichen.
■
Parität: Stellen Sie gerade/ungerade Parität ein,
ergänzt der CNC PILOT das Paritätsbit so, dass im-
mer eine gerade/ungerade Anzahl „gesetzter“
Bits pro Zeichen übertragen werden. Die Parität
kann auf der Gegenstelle geprüft werden.
Stellen Sie „keine Parität“ ein, werden die Zei-
chen so übertragen, wie sie gespeichert sind.
Das Paritätsbit wird zusätzlich zu der in Wortlänge
eingestellten Bitzahl gesandt.
■
Stopbits: Wählen Sie zwischen 1, 1 1/2 und 2
Stopbits.
■
Protokoll:
■
Hardware (Hardware-Handshake): Der Empfän-
ger teilt dem Sender über die „RTS/CTS-Signale“
mit, dass er vorübergehend keine Daten empfan-
gen kann. Das Hardware-Handshake setzt voraus,
dass die RTS/CTS-Signale in dem Datenübertra-
gungskabel verdrahtet sind.
■
XON/XOFF (Software-Handshake): Der Empfän-
ger sendet „XOFF“, wenn er vorübergehend keine
Daten empfangen kann. Mit „XON“ signalisiert er,
dass er weitere Daten empfangen kann. Das Soft-
ware-Handshake benötigt keine „RTS/CTS-Signa-
le“ in dem Übertragungskabel.
■
ON/XOFF (Software-Handshake): Der Empfänger
sendet „XON“ zu Beginn der Datenübertragung,
um mitzuteilen, dass er empfangsbereit ist. Der
Empfänger sendet „XOFF“, wenn er vorüberge-
hend keine Daten empfangen kann. Mit „XON“
signalisiert er, dass er weitere Daten empfangen
kann. Das Software-Handshake benötigt keine
„RTS/CTS-Signale“ in dem Übertragungskabel.
■
Geräte-Name:
COM1: V.24/RS-232-C-Datenschnittstelle
