HEIDENHAIN CNC PILOT 4290
209
Softkeys
Darstellung als „Volumenmodell“ in
der Standard-Ansicht (nicht gedreht,
nicht vergrößert/verkleinert)
Darstellung als „Gittermodell“
Darstellung vergrößern
Darstellung verkleinern
5.7

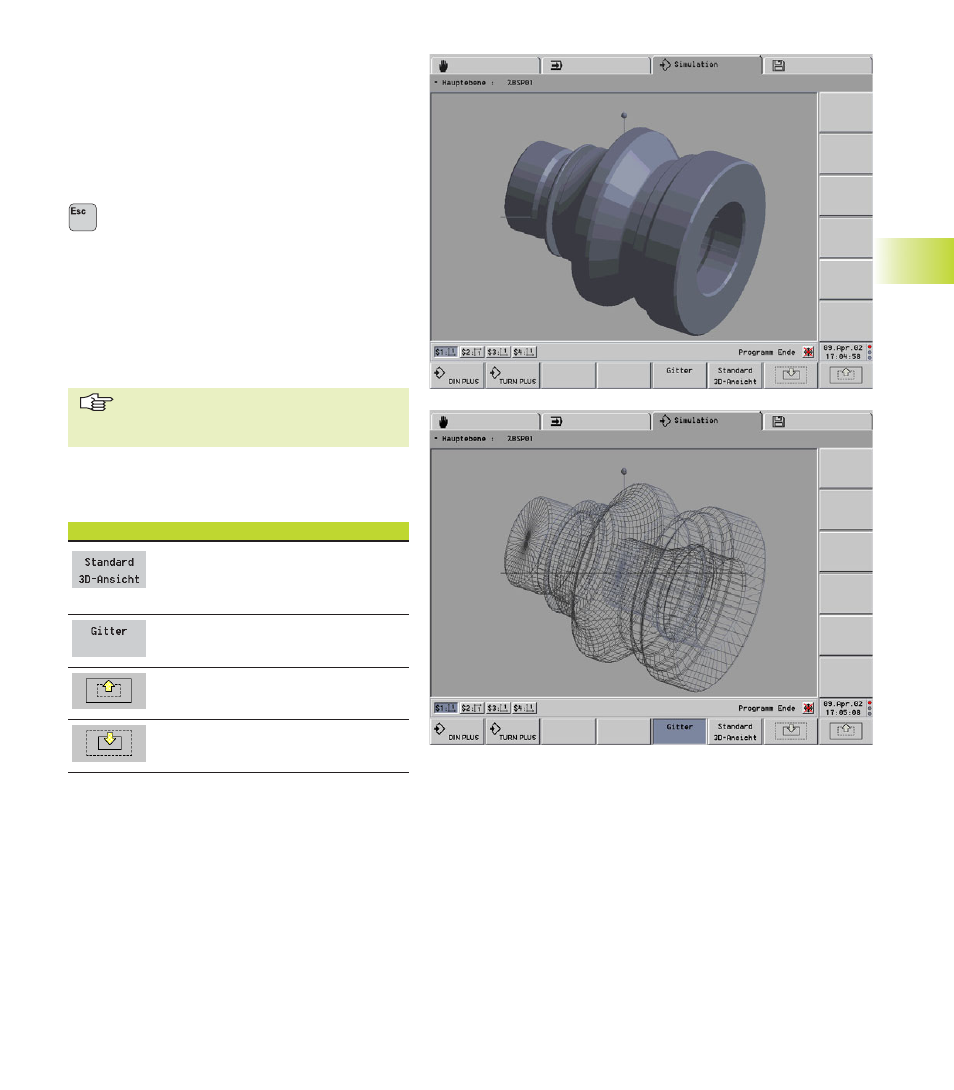

3D-Ansicht
In der 3D-Ansicht zeigt der CNC PILOT das Werk-
stück entsprechend dem simulierten Fertigungszu-
stand an. Wenn Sie die 3D-Darstellung von der Kon-
tur-Simulation aus aufrufen, wird das Fertigteil dar-
gestellt.
Aufruf: Menüpunkt „3D-Ansicht“
3D-Ansicht verlassen
Beeinflussung der Darstellung:
■
Per Softkey wechseln Sie zwischen „Volumen-
oder Gitter-Darstellung“
■
vergrößern: Softkey oder „Seite vor“
■
verkleinern: Softkey oder „Seite zurück“
■
drehen: Cursortasten, Plus- und Minus-Taste
■
Softkey „Standard 3D-Ansicht“ stellt das Werk-
stück in der Standard-Größe und Standard-Lage
dar
Die 3D-Ansicht berücksichtigt die per
Drehbearbeitung erzeugten Konturen –
keine C- oder Y-Achsbearbeitungen.
