6 TURN PLUS 304

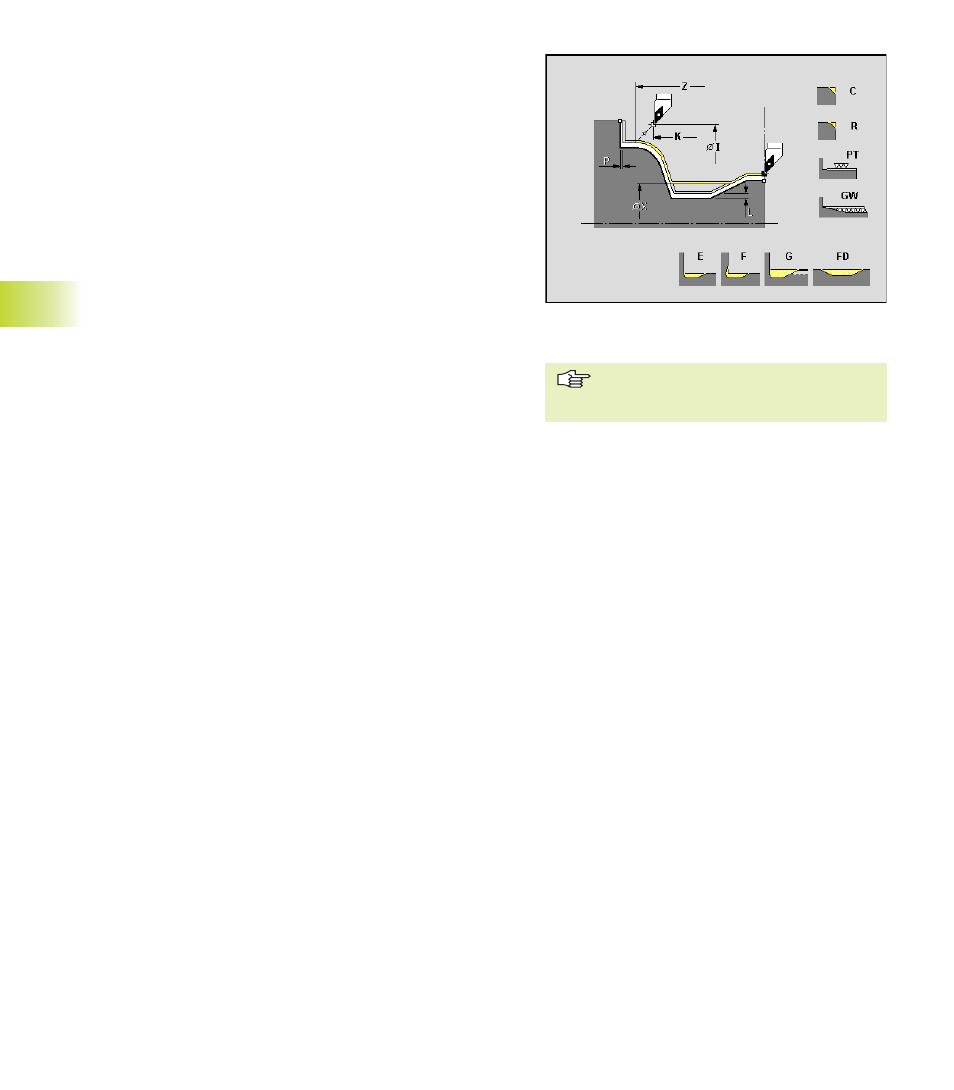

Schlichten – Auskammern (neutrale Wkz)
(G890 – Q=4)
Die IAG bearbeitet eintauchende Konturbereiche, die anhand des
„Einwärtskopierwinkels“ ermittelt werden (Einstiche: EKW <=
mtw).
Bei der automatischen Generierung wählt TURN PLUS ein „neutra-
les Schlichtwerkzeug“.
Optionen (Parameter)
X, Z:
Schnittbegrenzung
Aufmaßart einstellen: per Softkey
L, P: unterschiedliches Längs-/Plan-Aufmaß – generiert „Aufmaß
G57“ vor dem Zyklus
L: konstantes Aufmaß – generiert „Aufmaß G58“ vor dem Zy-
klus
Eintauchen: fallende Konturen bearbeiten ?
■ Ja
■ Nein
E: reduzierter Eintauchvorschub bei fallenden Konturen
Freifahren:
■ Ja: „Freifahrart H“ per Softkey einstellen
■ Nein (H=4): Werkzeug bleibt auf der Endkoordinate ste-
hen
H: Freifahrart – per Softkey einstellen
I, K: Freifahrposition bei H=0, 1 oder 2
Formelement-Bearbeitung mit ...: die zu bearbeitenden Form-
elemente, Fasen, etc. per Softkey einstellen 6.12 Int
er
aktiv
e
Arbeitsplang
ener
ier
ung (IA
G)
Die in „Zyklus – Anfahren“ definierte Po-
sition wird als Vorschlagswert bei der
„Freifahrtposition I,K“ übernommen
