HEIDENHAIN CNC PILOT 4290
231

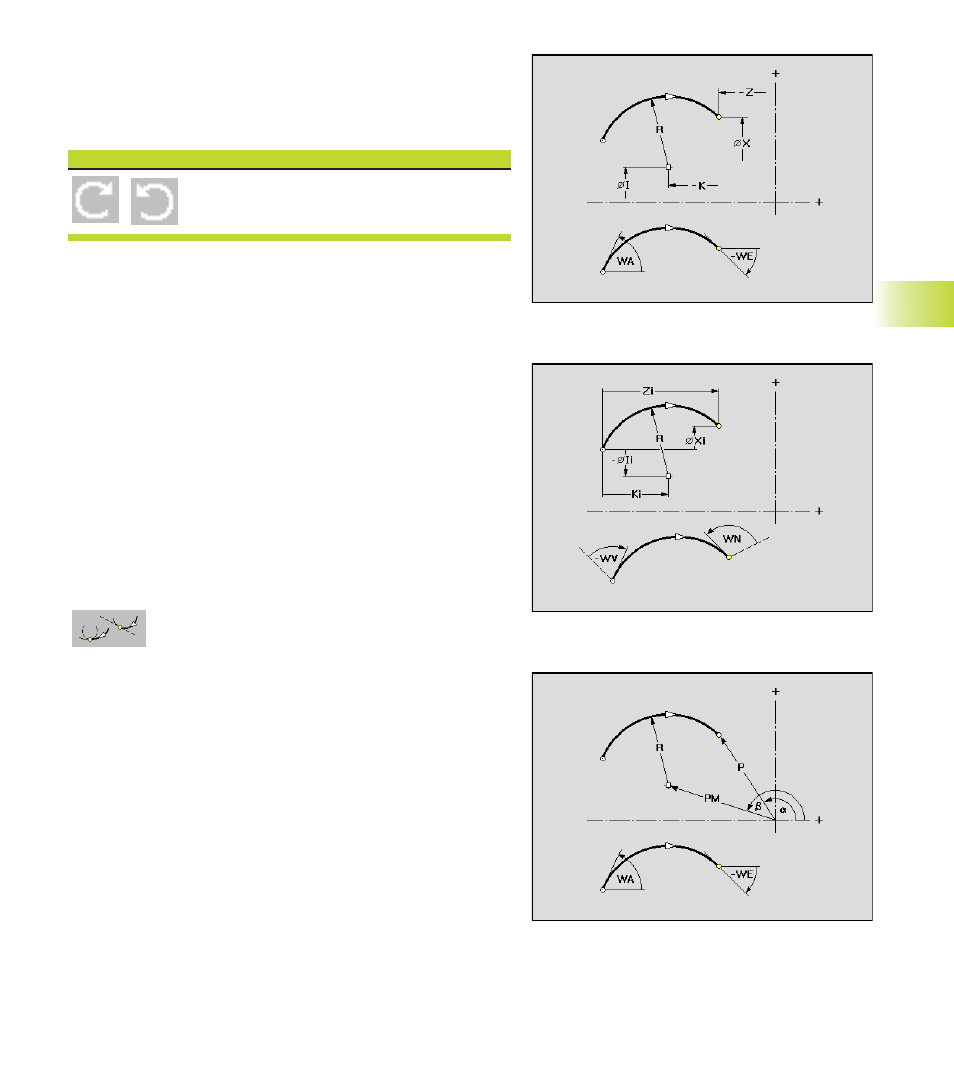

Bogen
Wählen Sie den Drehsinn des Bogens anhand des Menü-Symbols
aus und vermaßen den Bogen.
Die Art der Vermaßung stellen Sie per Softkey ein (siehe Tabelle).
Bogen
Drehsinn des Bogens wählen
Parameter Endpunkt Bogen
X, Z:
Endpunkt in kartesischen Koordinaten
Xi, Zi:
Abstand Anfang- bis Endpunkt
P,
α:
Endpunkt in Polarkoordinaten (Bezug Winkel
α: positive Z-
Achse)
Pi,
αi: Endpunkt polar, inkremental (Pi: linearer Abstand Anfang-
bis Endpunkt; Bezug
αi: siehe Bild)
Parameter Mittelpunkt Bogen
I, K:
Mittelpunkt (XM Radiusmaß)
Ii, Ki:
Abstand Anfang- bis Mittelpunkt
PM,
β: Mittelpunkt in Polarkoordinaten (Bezug Winkel β: positive Z-
Achse)
PMi,
βi: Mittelpunkt polar, inkremental (PMi: linearer Abstand An-
fang- bis Mittelpunkt; Bezug
βi: Winkel zwischen gedachter
Linie im Anfangspunkt, parallel zur Z-Achse und Linie An-
fangspunkt – Mittelpunkt)
weitere Parameter
R:
Radius des Bogens
tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen
Parameter „Winkel“
WA:
Winkel zwischen positiver Z-Achse und Tangente im Start-
punkt des Bogens
WE:
Winkel zwischen positiver Z-Achse und Tangente im End-
punkt des Bogens
WV:
Winkel zwischen Vorgängerelement und Tangente im Start-
punkt des Bogens
WN:
Winkel zwischen Tangente im Endpunkt des Bogens und
Nachfolgerelement
WV, WN:
■
der Winkel geht vom Vorgänger-/Nachfolgerelement ge-
gen den Uhrzeigersinn zum neuen Element
■
Bogen als Vorgänger-/Nachfolgerelement: Winkel zur Tan-
gente
