4 DIN PLUS 84
4.5.2 Grundelemente Drehkontur
Startpunkt Drehkontur G0-Geo
Anfangspunkt einer Drehkontur.
Parameter
X, Z: Anfangspunkt Kontur (X Durchmessermaß)
4.5 Geometrie-Befehle
4.5.1 Rohteilbeschreibung

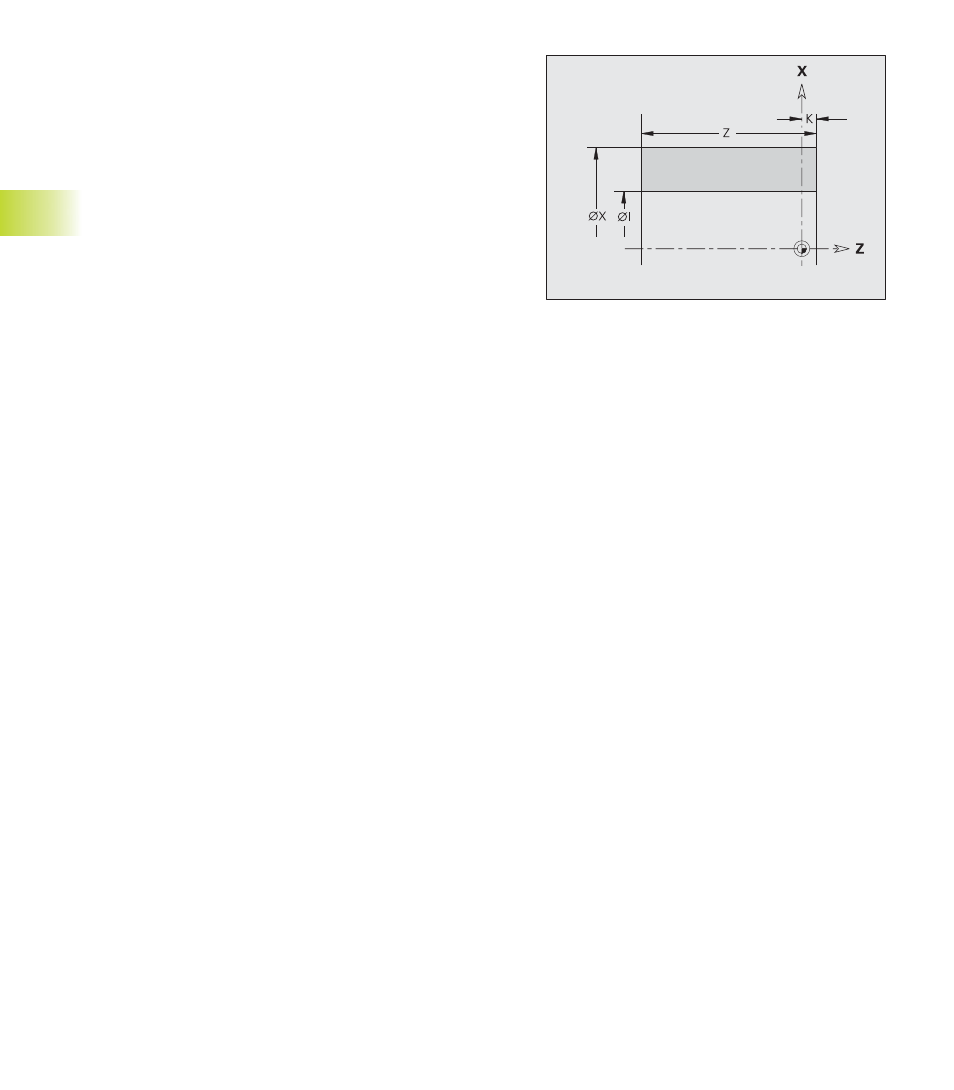

Futterteil Zylinder/Rohr G20-Geo
Kontur eines Zylinders/Hohlzylinders.
Parameter
X:
■ Durchmesser Zylinder/Hohlzylinder
■ Durchmesser Umkreis bei mehrkantigem Rohteil
Z: Länge des Rohteils
K: Rechte Kante (Abstand Werkstück-Nullpunkt – rechte Kante)
I: Innendurchmesser bei Hohlzylindern
4.5 Geometr
ie-Bef
ehle
Gussteil G21-Geo
Generiert die Rohteilkontur aus der Fertigteilkontur – zuzüglich dem
„äquidistanten Aufmaß P".
Parameter
P:
Äquidistantes Aufmaß (Bezug: Fertigteilkontur)
Q: Bohrung Ja/Nein – default: Q=0
■ Q=0: ohne Bohrung
■ Q=1: mit Bohrung
