HEIDENHAIN CNC PILOT 4290 35
3.4.2 Werkstück-Nullpunkt verschieben
Werkstück-Nullpunkt verschieben
Bei mehreren Schlitten: Schlitten festlegen
(Schlittenwechsel-Taste)
<
Werkzeug einschwenken
<
„Einrichten – Nullpunkt verschieben“ wählen
<

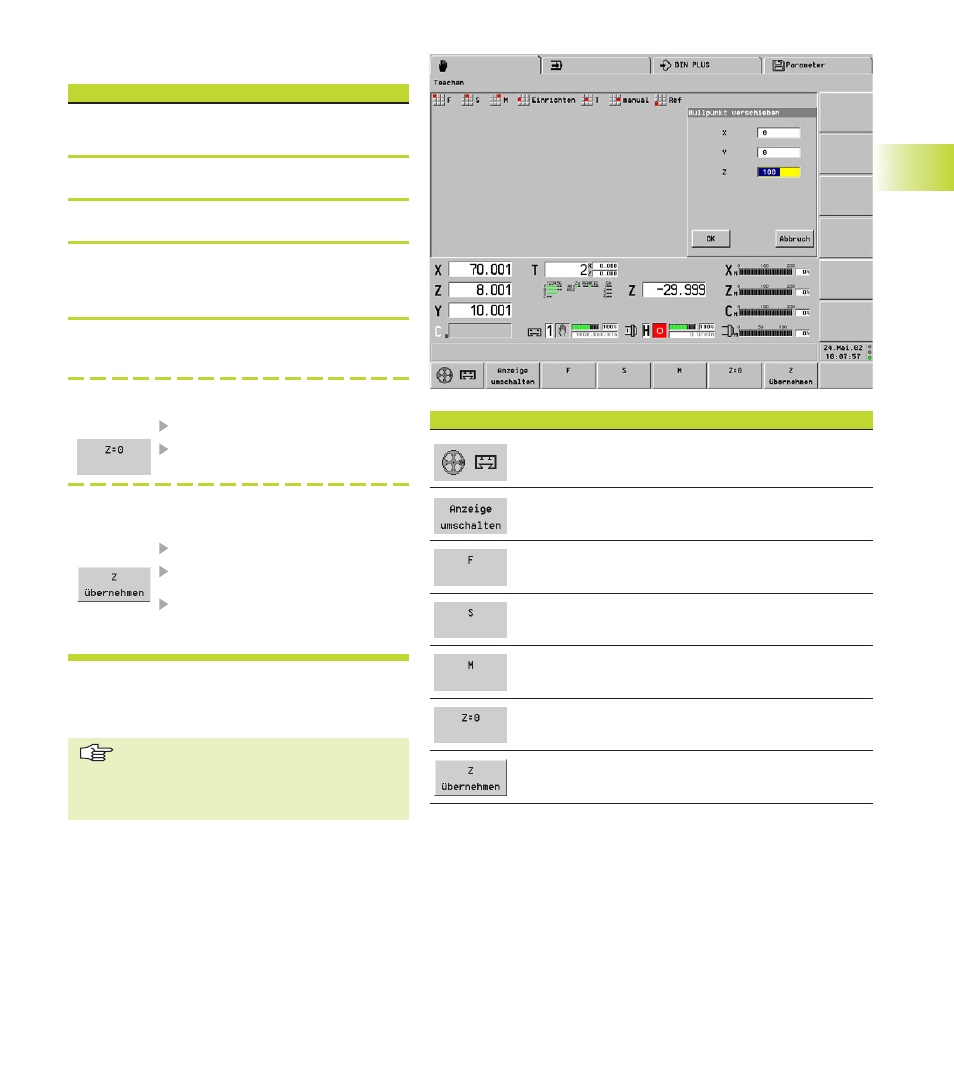

Die Dialogbox „Nullpunkt Verschieben“ zeigt den
gültigen Werkstück-Nullpunkt (= Nullpunkt-Ver-
schiebung) an.
<
Werkstück-Nullpunkt eingeben
„Nullpunkt-Verschiebung“ eingeben
Ankratzposition = Werkstück-Nullpunkt
Planfläche ankratzen
Ankratzposition als Werkstück-Null-
punkt übernehmen
Werkstück-Nullpunkt relativ zur Ankratzposi-
tion
Planfläche ankratzen
Ankratzposition übernehmen
„Messwert“ (Abstand Ankratzpo-
sition – Werkstück-Nullpunkt) einge-
ben
Der Werkstück-Nullpunkt wird in den Einrichte-Para-
metern verwaltet (Anwahl: „Akt. Para – Einrichte
(Menü) – Werkstück-Nullpunkt – ..“).
■ Die „Verschiebung“ bezieht sich auf
den Maschinen-Nullpunkt.
■ Sie können den Werkstück-Nullpunkt
auch für die X- und Y-Achse verschieben.
Softkeys
■ Handrad einer Achse zuordnen
■ Handrad-Übersetzung festlegen
Maschinenanzeige umschalten
Umdrehungsvorschub eingeben
Konstante Schnittgeschwindigkeit eingeben
M-Funktion eingeben
Z-Position als Werkstück-Nullpunkt festlegen (oder X-
oder Y-Position)
Werkstück-Nullpunkt relativ zur aktuellen Z-Position
festgelegen (oder X- oder Y-Position)
