Der CNC PILOT bezieht die Einstichtiefe
auf das Bezugselement. Der Einstich-
grund verläuft parallel zum Bezugsele-
ment.
Einstich Form D (Dichtring)
definiert einen axialen oder radialen Einstich auf der Außen- oder
Innenkontur. Der Einstich wird dem vorher selektierten Bezugsele-
ment zugeordnet.
Parameter
X:
Anfangspunkt bei radialem Einstich
Z:
Anfangspunkt bei axialem Einstich
I:
Durchmesser/Radius Einstichgrund
Ii:
■
axialer Einstich: Einstichtiefe
■
radialer Einstich: Einstichbreite (Vorzeichen beachten !)
Ki:
■
axialer Einstich: Einstichbreite (Vorzeichen beachten !)
■
radialer Einstich: Einstichtiefe
B:
Außenradius/Fase (an beiden Seiten des Einstichs)
■
Nein: keine Fase/Rundung
■
Fasen: B = Breite der Fase
■
Runden: B = Radius der Rundung
R:
Radius am Boden (Innenradius in beiden Ecken des Ein-
stichs)
6.5 F
e
rtigt
eilk
ont
ur

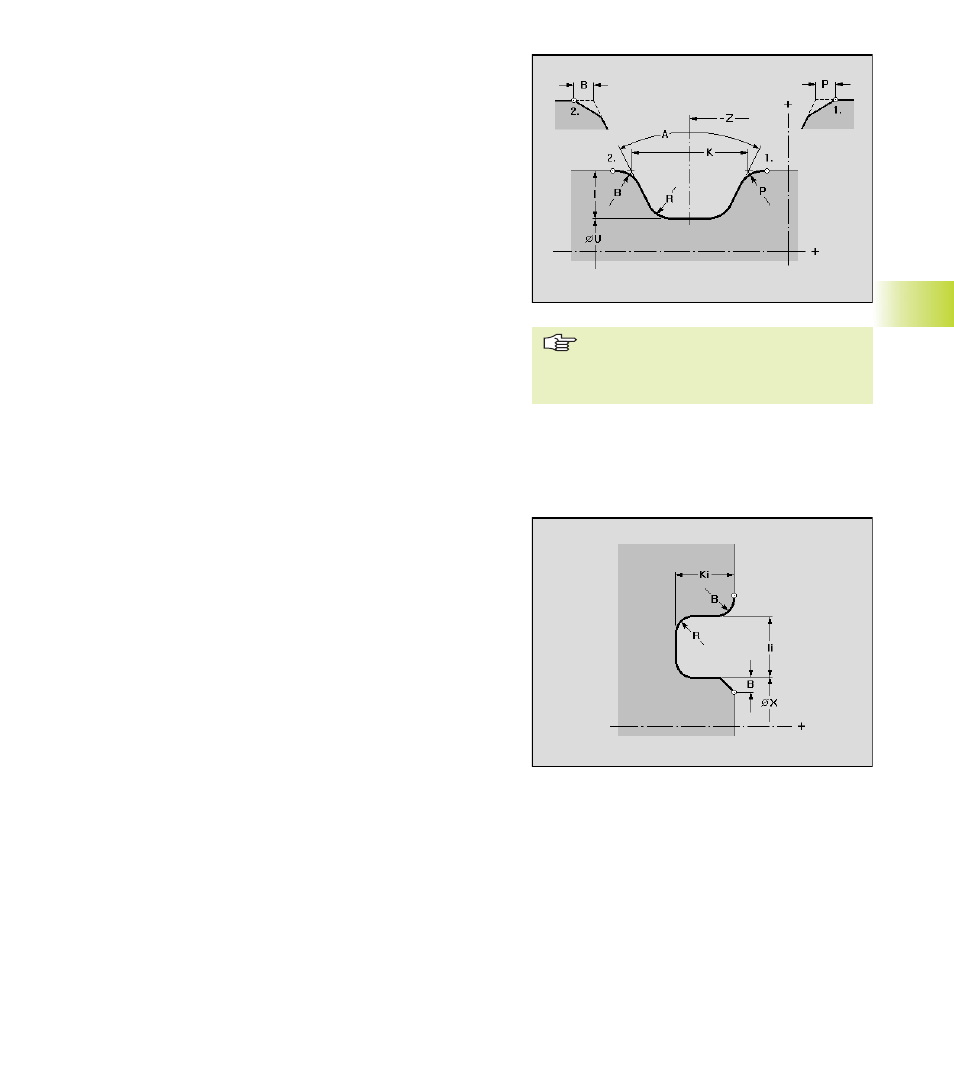

Einstich allgemein
definiert einen axialen oder radialen Einstich auf einem linearen
Bezugselement. Der Einstich wird dem selektierten Bezugsele-
ment zugeordnet.
Parameter
X/Z:
Bezugspunkt
K:
Einstichbreite (ohne Fase/Verrundung)
I:
Einstichtiefe
U:
Durchmesser/Radius Einstichgrund (bei Einstichen parallel
zur Z-Achse)
A:
Einstichwinkel (Winkel zwischen Einstichflanken) –
0° <= A < 180°
P:
Außenradius/Fase startpunktferne Ecke
■
Nein: keine Fase/Rundung
■
Fasen: P = Breite der Fase
■
Runden: P = Radius der Rundung
B:
Außenradius/Fase startpunktnahe Ecke
■
Nein: keine Fase/Rundung
■
Fasen: B = Breite der Fase
■
Runden: B = Radius der Rundung
R:
Radius am Boden (Innenradius in beiden Ecken des Ein-
stichs)
