Abstechen
Das Abstechen wird mit dem Expertenprogramm durchgeführt,
das in Bearbeitungs-Parameter 21 – „UP 100098“ eingetragen ist.
Expertenprogramme werden vom Maschinen-Hersteller zur Verfü-
gung gestellt. Deshalb kann es Abweichungen bei den im folgen-
den beschriebenen Parametern geben. Vergewissern Sie sich an-
hand des Expertenprogramms, bzw. anhand des Maschinen-Hand-
buchs über die Bedeutung der Parameter und über den Ablauf des
Expertenprogramms.
TURN PLUS ermittelt die Parameter soweit möglich und trägt sie
als Vorschlagswerte ein. Überprüfen bzw. ergänzen Sie die Einträge.

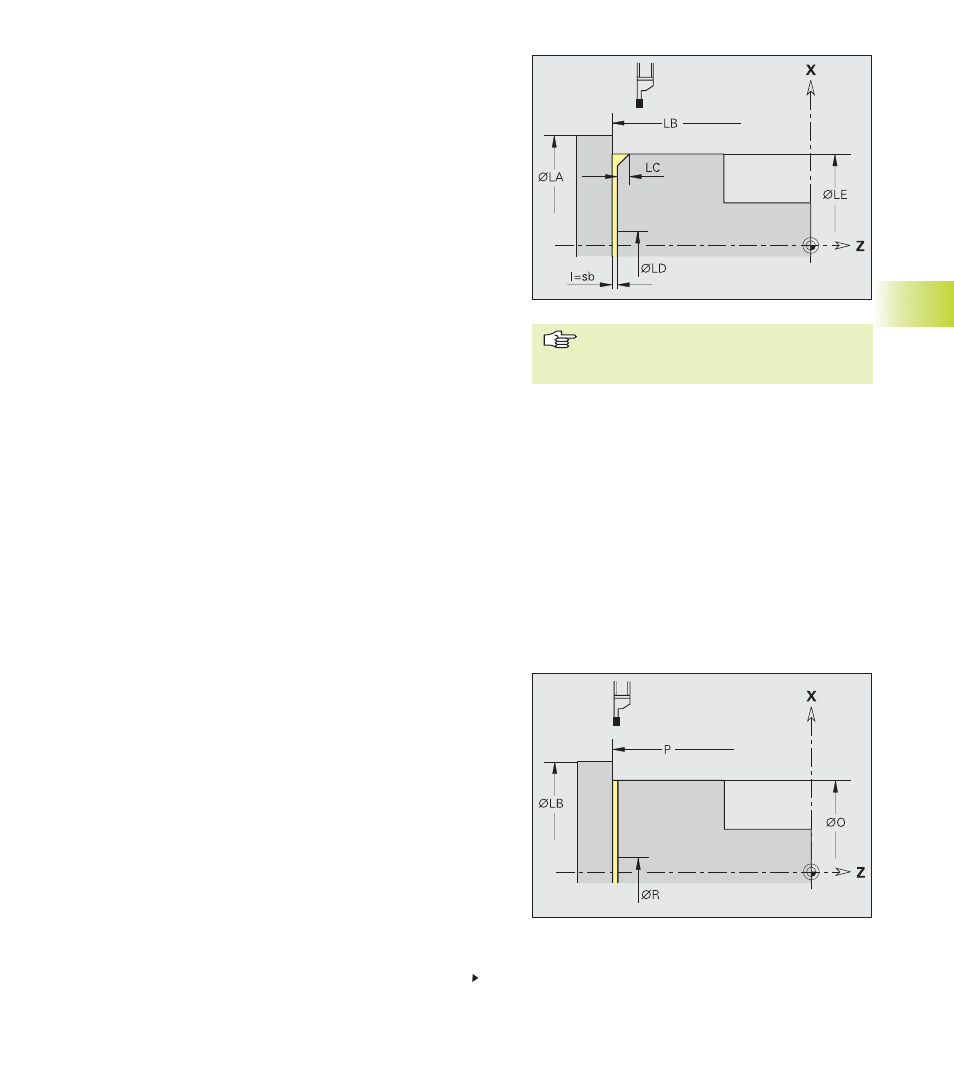

Parameter
Stangendurchmesser (LA):
Startpunkt in Z (LB): TURN PLUS übernimmt die in der Bereichs-
selektion ermittelte Position
Fase/Rundung (LC):
■ < 0: Fasenbreite
■ > 0: Rundungsradius
Vorschubreduzierung ab X (LD): für die „letzte Strecke“ (der „redu-
zierte Vorschub“ wird im Expertenprogramm festgelegt)
Fertigteildurchmesser (LE): zur Ermittlung der Position der Fase/
Rundung
Innendurchmesser (LF): das Expertenprogramm fährt über diese Po-
sition hinaus, um ein sicheres Abstechen zu gewährleisten
■ = 0: bei einem „Vollteil“
■ > 0: bei einem Rohr
Sicherheitsabstand (LH): zur Startposition X
Meißelbreite (I): wird in der Regel nicht ausgewertet
Bearbeitungsbereich selektieren:
Vertikales Element, an dem abgestochen
werden soll – und die Fase/Rundung.
6.12 Int
er
aktiv
e
Arbeitsplang
ener
ier
ung (IA
G)
Fortsetzung nächste Seite
Parameter „Abstechen“
Abstechen und Werkstückübergabe
TURN PLUS aktiviert ein Expertenprogramm (aus Bearbeitungs-
Parameter 21) zum Abstechen und zur Werkstückübergabe. Wel-
ches Expertenprogramm verwendet wird, ist vom Eintrag „1. Auf-
spannung Spindel .. – 2. Aufspannung Spindel ..“ im Programmkopf
abhängig:
■ gleiche Spindel (manuelles Umspannen): Eintrag von „UP-AB-
HAND“
■ unterschiedliche Spindeln (Übergabe des Werkstück an die Ge-
genspindel): Eintrag von „UP-UMKOMPLA“
Expertenprogramme werden vom Maschinen-Hersteller zur Verfü-
gung gestellt. Deshalb kann es Abweichungen bei den im folgen-
den beschriebenen Parametern geben. Vergewissern Sie sich an-
hand des Expertenprogramms, bzw. des Maschinen-Handbuchs
über die Bedeutung der Parameter und über den Ablauf des
Expertenprogramms.
