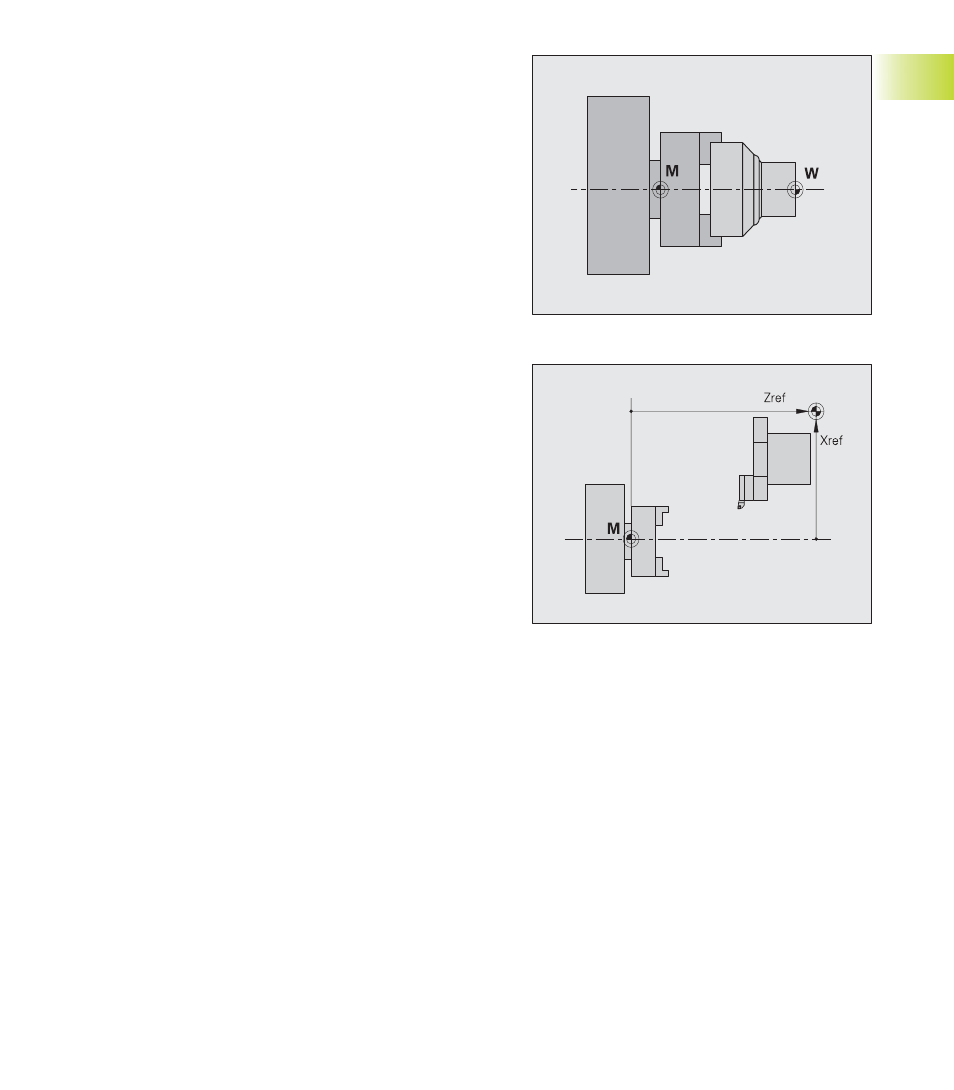

Maschinenbezugspunkte
Maschinen-Nullpunkt
Der Schnittpunkt der X- und Z-Achse wird Maschinen-Nullpunkt ge-
nannt. In einer Drehmaschine ist das in der Regel der Schnittpunkt
der Spindelachse und der Spindelfläche. Der Kennbuchstabe ist „M“.
Werkstück-Nullpunkt
Für die Bearbeitung eines Werkstücks ist es einfacher, den Bezugs-
punkt so auf das Werkstück zu legen, wie die Werkstückzeichnung
vermaßt ist. Dieser Punkt wird „Werkstück-Nullpunkt“ genannt. Der
Kennbuchstabe ist „W“.
Referenzpunkt
Es ist von den eingesetzten Messgeräten abhängig, ob die Steue-
rung beim Ausschalten ihre Position „vergisst“. Ist das der Fall, müs-
sen Sie nach dem Einschalten des CNC PILOT feste Referenzpunkte
anfahren. Das System kennt die Abstände der Referenzpunkte zum
Maschinen-Nullpunkt.
