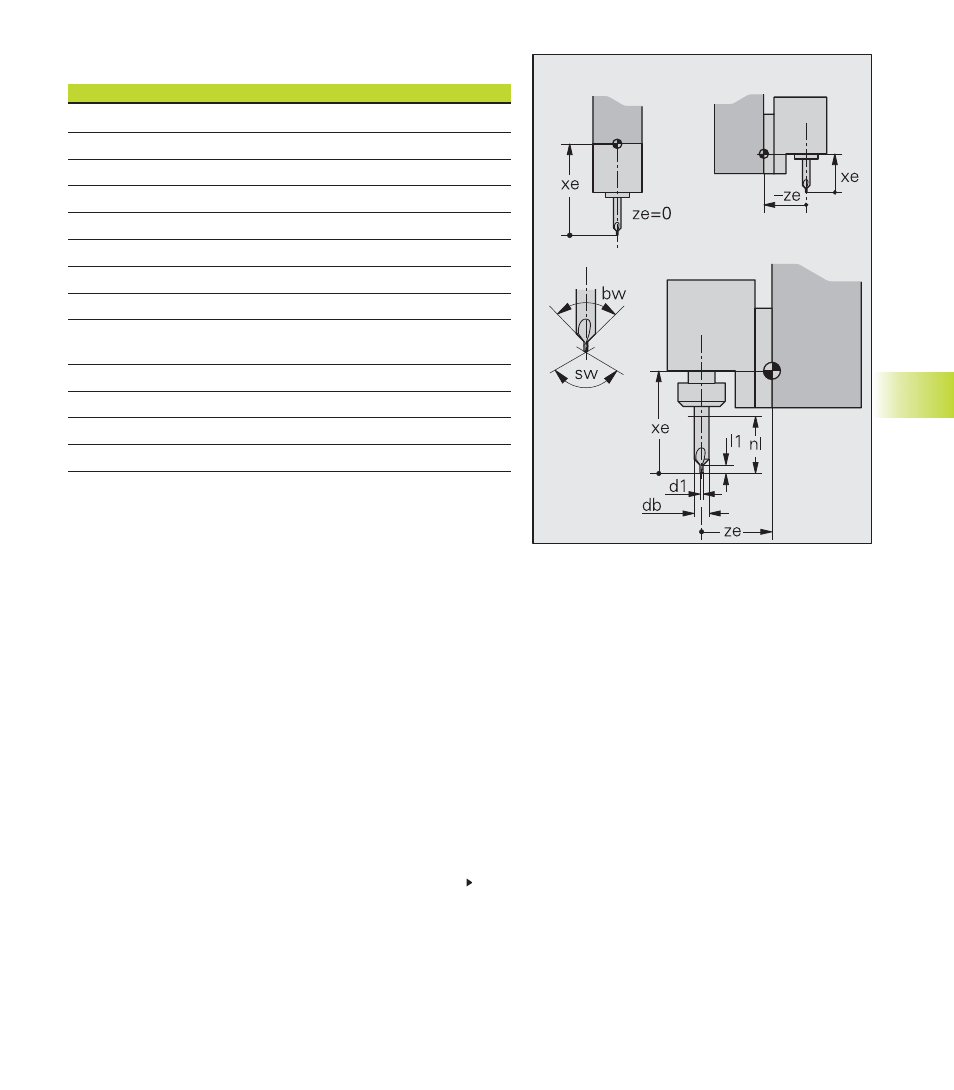

Beispiel WZ-Typ 311
Parameter Bohrwerkzeuge
Parameter Dialogbox 1 G S TP
ID: Werkzeug-Identnummer • • •
X-, Z-, Y-Maß (xe, ze, ye): Einstellmaße • – –
Durchm (db): Bohrerdurchmesser • • •
BohrWin (bw): Bohrwinkel • • •
SpitzWi (sw): Spitzenwinkel • • •
ZapfDm. (d1): Zapfendurchmesser • • •
ZapfLn. (l1): Zapfenlänge • • •
LageWin (rw): Lagewinkel • • –
X-, Z-, Y-Korr (DX, DZ, DY): Korrekturwerte
(maximal +/– 10 mm)
• – –
Drehri.: Spindel-Drehrichtung • – •
nutzbLg (nl): nutzbare Länge des Bohreres – – •
Bohrertyp: siehe Festwortliste *1 – *1
AnschnL (al): Anschnittlänge • • •
Festwortliste „Gewindebohrertyp“:
■ 0: undefiniert
■ 11: metrisch
■ 12: Feingewinde
■ 13: Zollgewinde
■ 14: Rohrgewinde
■ 15: UNC
■ 16: UNF
■ 17: PG
■ 18: NPT
■ 19: Trapezgewinde
■ 20: sonstige
*1: Der Parameter „Bohrertyp“ wird zur Ermittlung der Gewinde-
parameter herangezogen und in der AAG bei der Werkzeugwahl be-
rücksichtigt.
