5 geometr ie-bef ehle – HEIDENHAIN CNC Pilot 4290 Benutzerhandbuch
Seite 109
HEIDENHAIN CNC PILOT 4290
97

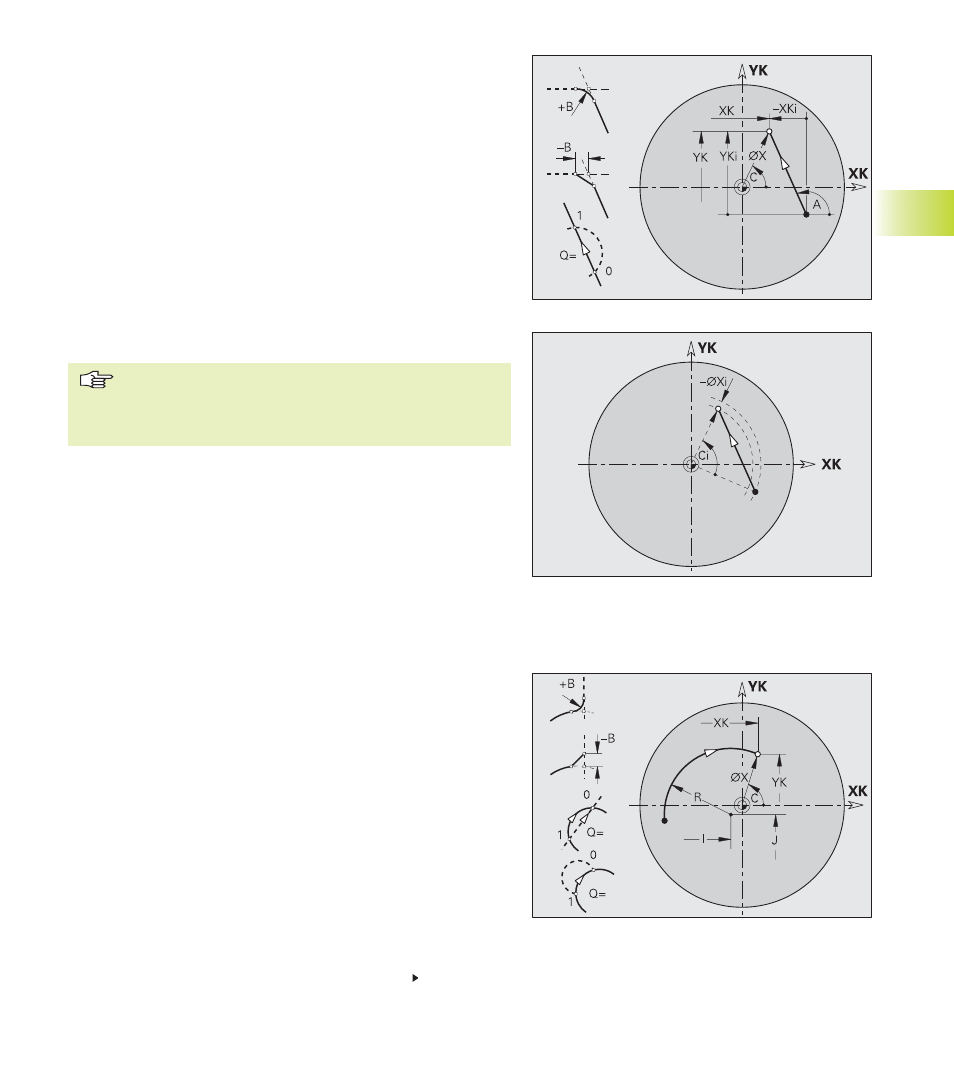

Strecke Stirn-/Rückseitenkontur G101-Geo
Parameter
X:
Endpunkt in Polarkoordinaten (Durchmessermaß)
C:
Endpunkt in Polarkoordinaten (Winkelmaß)
XK, YK: Endpunkt in kartesischen Koordinaten
A:
Winkel zur positiven XK-Achse
B:
Fase/Verrundung – Übergang zum nächsten Konturelement.
Programmieren Sie den theoretischen Endpunkt, wenn Sie
eine Fase/Verrundung angeben.
■
B keine Eingabe: tangentialer Übergang
■
B=0: nicht tangentialer Übergang
■
B>0: Radius der Rundung
■
B<0: Breite der Fase
Q:
Schnittpunktauswahl – default: 0. Endpunkt, wenn die Strecke
einen Kreisbogen schneidet.
■
Q=0: naher Schnittpunkt
■
Q=1: entfernter Schnittpunkt
Programmierung
■
X, XK, YX: absolut, inkremental, selbsthaltend oder
„?“
■
C: absolut, inkremental oder selbsthaltend
G102-Geo
Kreisbogen Stirn-/Rückseitenkontur G102-/G103-
Geo
Drehrichtung: siehe Hilfebild
Parameter
X:
Endpunkt in Polarkoordinaten (Durchmessermaß)
C:
Endpunkt in Polarkoordinaten (Winkelmaß)
XK, YK: Endpunkt in kartesischen Koordinaten
R:
Radius
I, J:
Mittelpunkt in kartesischen Koordinaten
Q:
Schnittpunktauswahl – default: 0. Endpunkt, wenn der Kreisbo-
gen eine Gerade oder einen Kreisbogen schneidet.
■
Q=0: entfernter Schnittpunkt
■
Q=1: naher Schnittpunkt
Fortsetzung nächste Seite
