6 TURN PLUS
262
„Invertieren“:
Invertiert die Definitionsrichtung der Kontur.
Das Auflösen eines Formelements/Figur/
Musters kann nicht rückgängig gemacht
werden.
6.7 K
ont
ur
en manipulier
en

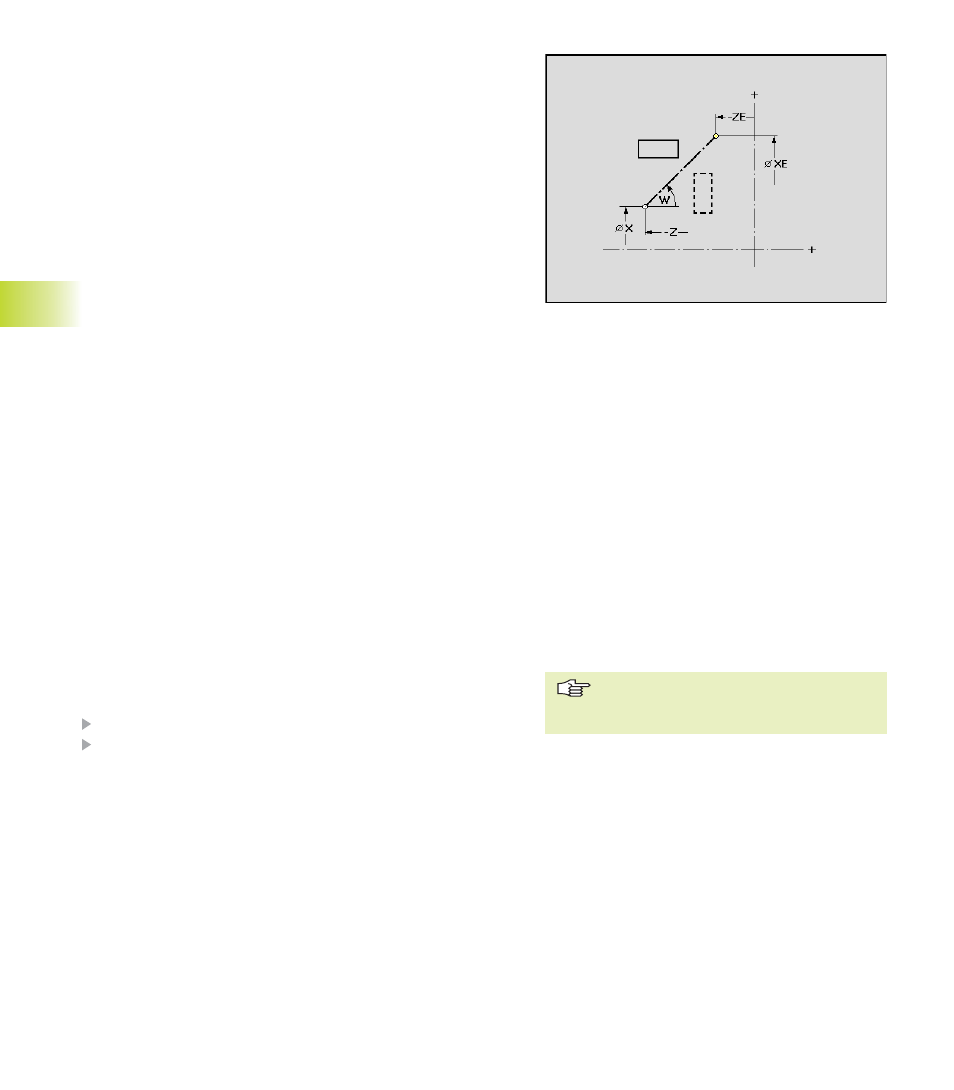

„Spiegeln“:
Sie definieren die Lage der Spiegelachse durch den Start- und End-
punkt bzw. Startpunkt und Winkel.
Parameter
X, Z:
Startpunkt in kartesischen Koordinaten
XE, ZE: Endpunkt in kartesischen Koordinaten
W:
Winkel (Bezug: positive Z-Achse)
α, P:
Startpunkt in polaren Koordinaten
β, PE: Endpunkt in polaren Koordinaten
6.7.7
Verbinden
Menüpunkt „Verbinden“:
TURN PLUS schließt eine offene Kontur durch Einfügen eines
Linearelements.
6.7.8
Auflösen
Menüpunkt „Auflösen“:
Cursor auf das Formelement/Figur/Muster positionieren
Softkey „Bestätigen“ drücken – TURN PLUS löst das Form-
element/Figur/Muster auf
■
Drehkontur: Formelemente (auch Fasen und Rundungen) werden
in Strecken und Bögen umgewandelt.
■
Konturen der Stirnseite, Mantelfläche, etc.: Figuren und Muster
werden in Strecken und Bögen umgewandelt.
