HEIDENHAIN CNC PILOT 4290 117
Kontur Umklappen G121
Spiegelt und/oder verschiebt die Roh- und Fertigteilkontur. Gespie-
gelt wird an der X-Achse, verschoben in Z-Richtung. Der Werkstück-
Nullpunkt wird nicht beeinflusst.
Durch Einsatz des G121 können Sie die Roh- und Fertigteilbeschrei-
bung für die Vorder- und Rückseiten-Bearbeitung verwenden.
Parameter
H:
Spiegeln – default: 0
■ H=0: Kontur verschieben – nicht spiegeln
■ H=1: Kontur verschieben, spiegeln und Richtung der Kontur-
beschreibung umkehren
Q: Koordinatensystem spiegeln (Richtung der Z-Achse) – default:
0
■ Q=0: nicht spiegeln
■ Q=1: spiegeln
Z: Verschiebung – default: 0
■ Mantelflächenkonturen werden wie
Drehkonturen gespiegelt/verschoben.
■ Hilfskonturen werden nicht gespiegelt.
■ Beachten Sie bei Q=1: das Koordina-
tensystem inclusive Kontur werden ge-
spiegelt – H=1 spiegelt nur die Kontur.

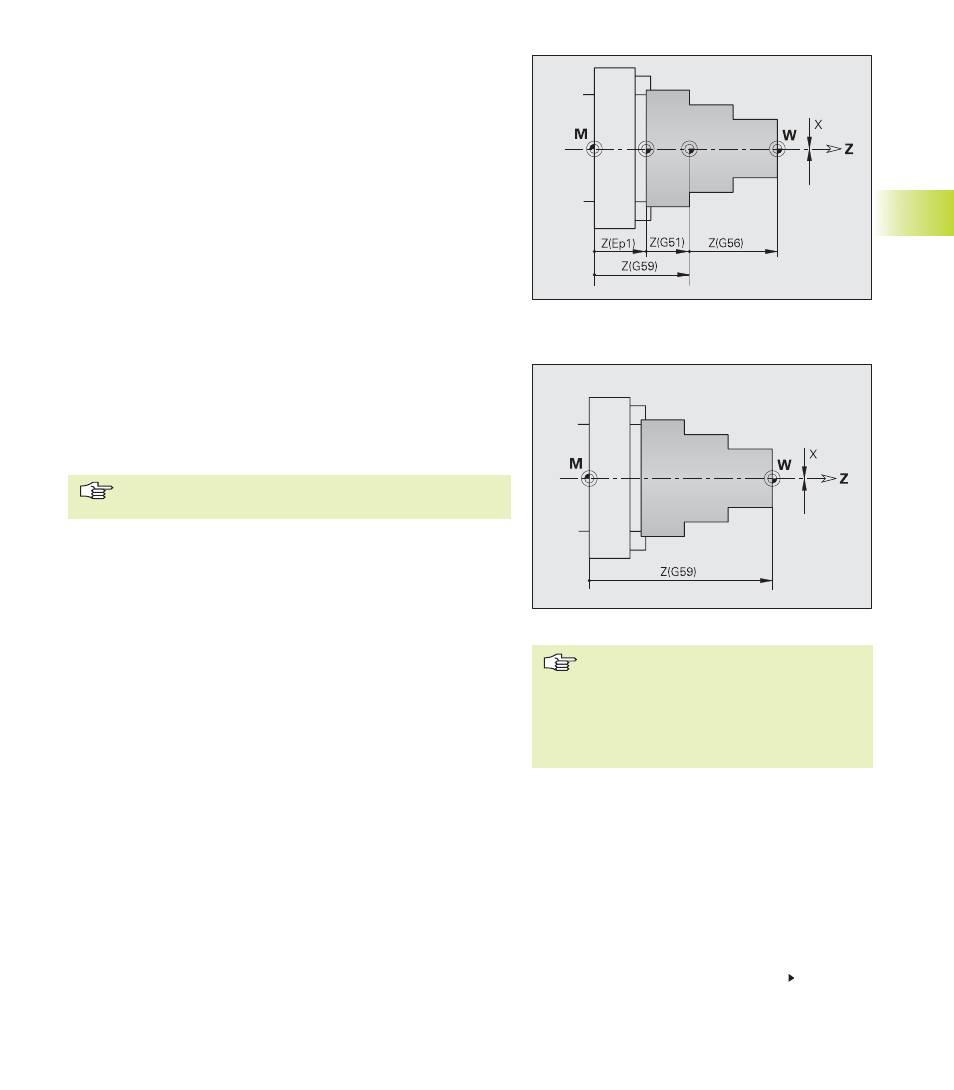

Nullpunkt-Verschiebung additiv G56
Verschiebt den Werkstücknullpunkt um „Z“ (oder „X“). Die Ver-
schiebung bezieht sich auf den aktuell gültigen Werkstück-Null-
punkt.
Wenn Sie G56 mehrfach programmieren, wird die Verschiebung im-
mer auf den aktuell gültigen Werkstück-Nullpunkt addiert.
Parameter
X, Z: Verschiebung (X Radiusmaß) – default: 0
Nullpunkt-Verschiebung absolut G59
Setzt den Werkstück-Nullpunkt auf „X, Z". Der neue Werkstück-Null-
punkt gilt bis Programmende.
Parameter
X, Z: Nullpunkt-Verschiebung (X Radiusmaß)
G59 hebt bisherige Nullpunkt-Verschiebungen (durch
G51, G53..G55 oder G59) auf.
D: Spiegeln XC/XCR (Stirn-/Rückseitenkonturen
spiegeln/verschieben) – default: 0
■ D=0: nicht spiegeln/verschieben
■ D=1: spiegeln/verschieben
Fortsetzung nächste Seite
