HEIDENHAIN CNC PILOT 4290
233

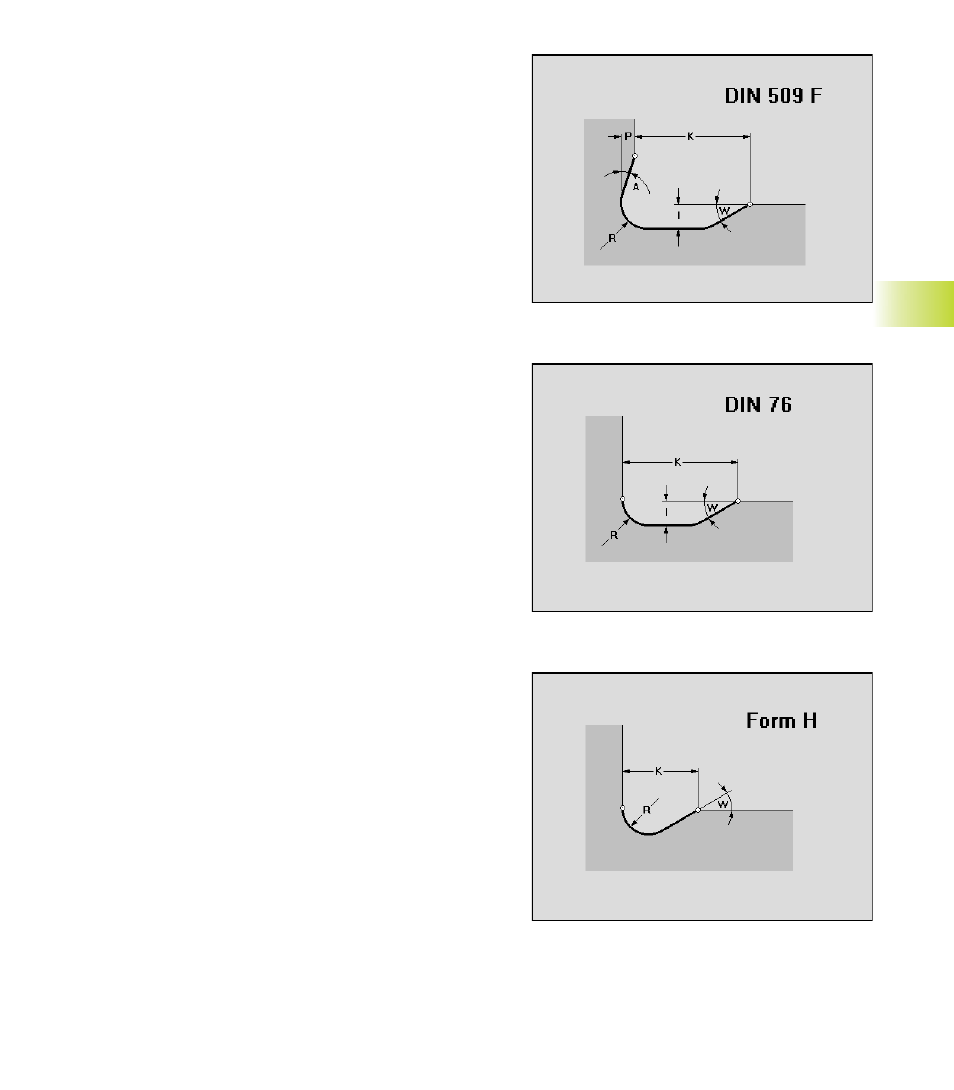

Freistich Form F
Parameter
K:
Freistichlänge
I:
Freistichtiefe (Radiusmaß)
R:
Freistichradius (in beiden Ecken des Freistichs)
P:
Plantiefe
W:
Einfahrwinkel (Freistichwinkel)
A:
Ausfahrwinkel (Planwinkel)
TURN PLUS schlägt die Freistich-Parameter abhängig vom Durch-
messer vor (siehe „
11.1.3 Freistich-Parameter DIN 509 F“).
Freistich Form G
TURN PLUS schlägt die Parameter vor – Sie können die Werte über-
schreiben. Die Vorschlagswerte basieren auf dem metrischen ISO
Gewinde (DIN 13), das anhand des Durchmessers ermittelt wird.
■
Parameter:
siehe „
11.1.1 Freistich-Parameter DIN 76“
■
Gewindesteigung ermitteln: siehe „
11.1.5 Gewindesteigung“
Parameter
F:
Gewindesteigung
K:
Freistichlänge (Freistichbreite)
I:
Freistichtiefe (Radiusmaß)
R:
Freistichradius (in beiden Ecken des Freistichs) –
default: R=0,6*I
W:
Einfahrwinkel (Freistichwinkel)
Freistich Form H
Parameter
K:
Freistichlänge
R:
Freistichradius
W:
Einfahrwinkel
