6 TURN PLUS
250

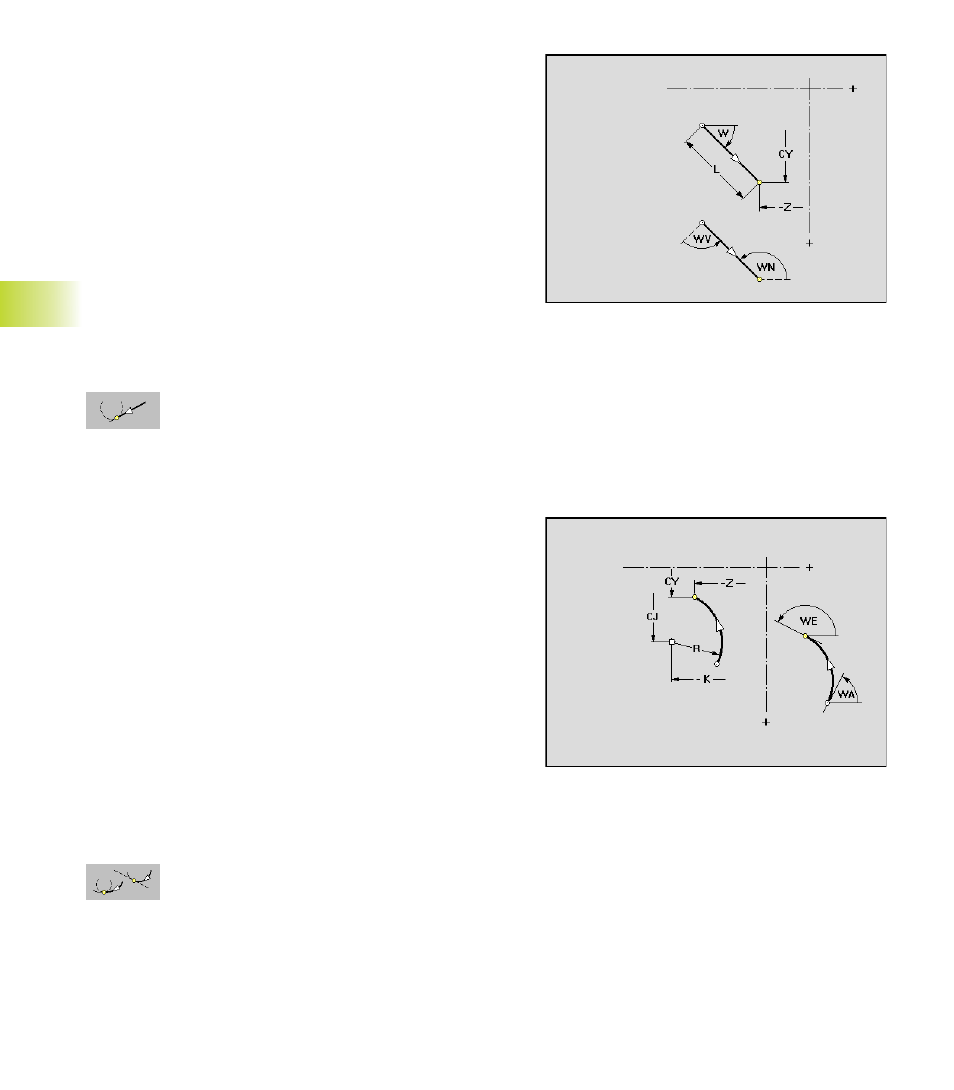

Kreisbogen Mantelflächenkontur
Wählen Sie den Drehsinn des Bogens anhand des Menü-Symbols
aus und vermaßen den Bogen.
Parameter Endpunkt des Bogens
Z:
Endpunkt
P:
Endpunkt – polar
CY:
Endpunkt – Winkel als „Streckenmaß"
C:
Endpunkt – Winkel
Parameter Mittelpunkt des Bogens
K:
Mittelpunkt
CJ:
Mittelpunkt (Winkel als „Streckenmaß" – Bezug: Mantelab-
wicklung bei „Referenzdurchmesser")
PM:
Mittelpunkt, polar
β:
Mittelpunkt (Winkel)
weitere Parameter
R:
Radius des Bogens
tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen
Strecke Mantelflächenkontur
Wählen Sie die Richtung der Strecke anhand des Menü-Symbols
aus und vermaßen die Strecke.
Parameter
Z:
Endpunkt der Strecke
P:
Endpunkt der Strecke – polar
CY:
Endpunkt der Strecke – Winkel als „Streckenmaß"
C:
Endpunkt der Strecke – Winkel
W:
Winkel der Strecke (Bezug: siehe Hilfebild)
WV:
Winkel zum Vorgängerelement
WN:
Winkel zum Nachfolgerelement
WV, WN:
■
der Winkel geht vom Vorgänger-/Nachfolgerelement ge-
gen den Uhrzeigersinn zum neuen Element
■
Bogen als Vorgänger-/Nachfolgerelement: Winkel zur Tan-
gente
L:
Länge der Strecke
tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen
