4 DIN PLUS 98
G103-Geo

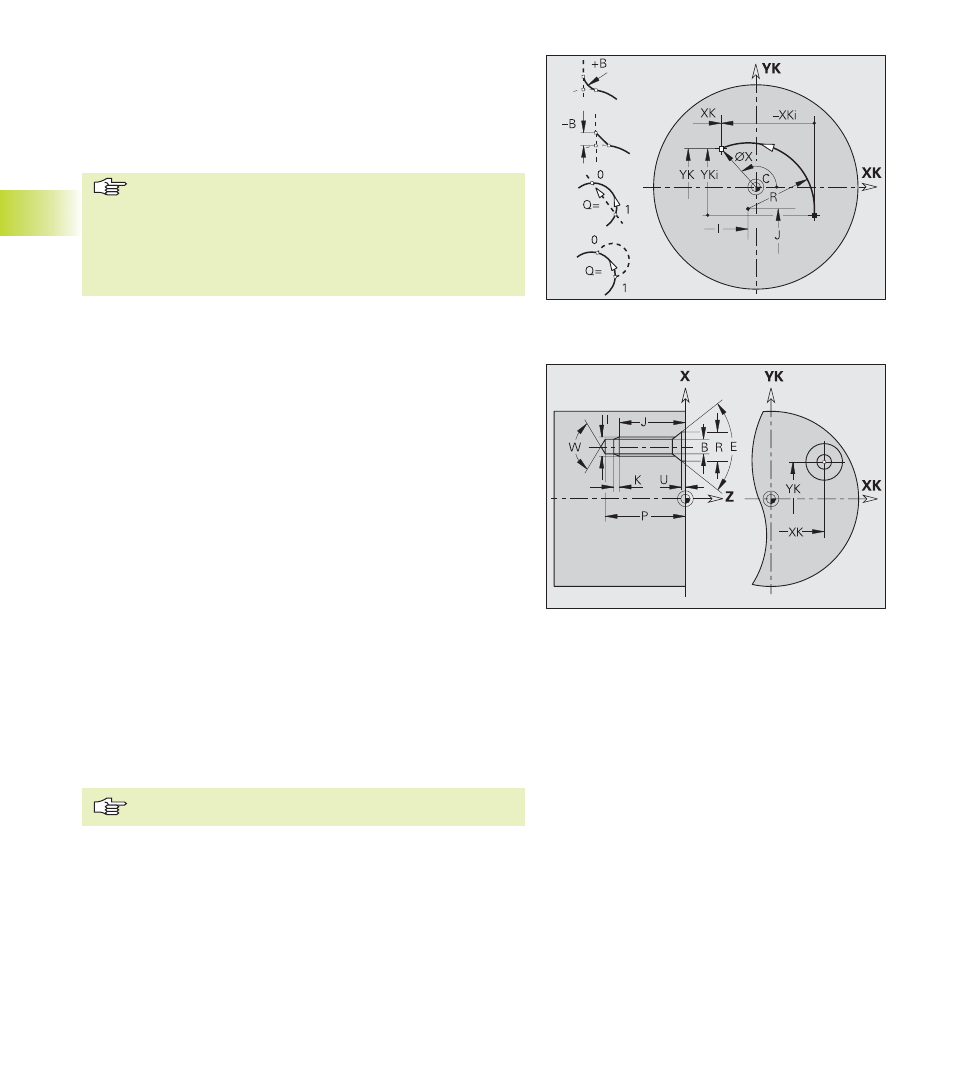

Bohrung Stirn-/Rückseite G300-Geo
Bohrung mit Senkung und Gewinde.
Parameter
XK, YK: Mittelpunkt in kartesischen Koordinaten
B: Bohrdurchmesser
P: Bohrtiefe (ohne Bohrspitze)
W: Spitzenwinkel – default: 180°
R: Senkdurchmesser
U: Senktiefe
E: Senkwinkel
I: Gewindedurchmesser
J: Gewindetiefe
K: Gewindeanschnitt (Auslauflänge)
F: Gewindesteigung
V: Links- oder Rechtsgewinde – default: 0
■ V=0: Rechtsgewinde
■ V=1: Linksgewinde
A: Winkel – Neigung der Bohrung (Bezug: Z-Achse)
■ Stirnseite – default: 0° (Bereich: –90° < A < 90°)
■ Rückseite – default: 180° (Bereich: 90° < A < 270°)
O: Zentrierdurchmesser
G300-Bohrungen mit G71...G74 bearbeiten.
4.5 Geometr
ie-Bef
ehle
B: Fase/Verrundung – Übergang zum nächsten Konturelement.
Programmieren Sie den theoretischen Endpunkt, wenn Sie
eine Fase/Verrundung angeben.
■ B keine Eingabe: tangentialer Übergang
■ B=0: nicht tangentialer Übergang
■ B>0: Radius der Rundung
■ B<0: Breite der Fase
Programmierung
■ X, XK, YK: absolut, inkremental, selbsthaltend oder
„?“
■ C: absolut, inkremental oder selbsthaltend
■ I, J: absolut oder inkremental
■ Endpunkt darf nicht der Startpunkt sein (kein Vollkreis).
