HEIDENHAIN CNC PILOT 4290 267
Rauhtiefe
Die Rauhtiefe wird bei der Schlichtbearbeitung ausgewertet (siehe
auch „
4.5.4 Hilfsbefehle der Konturbeschreibung“). TURN PLUS un-
terscheidet:
■ Rauhtiefe (Rt) – allgemeine Rauhtiefe (Profiltiefe)
■ Mittenrauhwert (Ra)
■ Gemittelte Rauhtiefe (Rz)
Additive Korrektur
Der CNC PILOT verwaltet 16 werkzeugunabhängige Korrektur-
werte. Hier definieren Sie die „Nummer der additiven Korrektur“.
Der Korrekturwert wird bei der Bearbeitung des Werkstücks defi-
niert.
nicht bearbeiten
Die Auswirkung des Attributs ist von der Bearbeitungsart abhängig:
■ Schruppen: Das Attribut wird nur bei dem ersten/letzten Element
einer Innen-/Außenkontur ausgewertet. Formelemente werden
nicht bearbeitet.
■ Schlichten: Markierte Elemente werden nicht geschlichtet.
■ Vorbohren: Attribut wird nicht beachtet.
■ Einstechen: Markierte Einstiche werden nicht bearbeitet.
■ Gewindebearbeitung: Markierte Gewindeelemente werden
nicht geschlichtet und Gewinde nicht geschnitten.
■ Zentrisches Bohren: Markierte Bohrungen (Formelemente) wer-
den nicht gebohrt.
■ Bohren: Markierte Bohrungen (für die C-/Y-Bearbeitung) werden
nicht bearbeitet.
■ Fräsen: Markierte Fräskonturen (für die C-/Y-Bearbeitung) werden
nicht bearbeitet
6.9.4 Genauhalt
Markierte Konturelemente werden mit „Genauhalt“ bearbeitet (sie-
he auch „
4.5.4 Hilfsbefehle der Konturbeschreibung“).

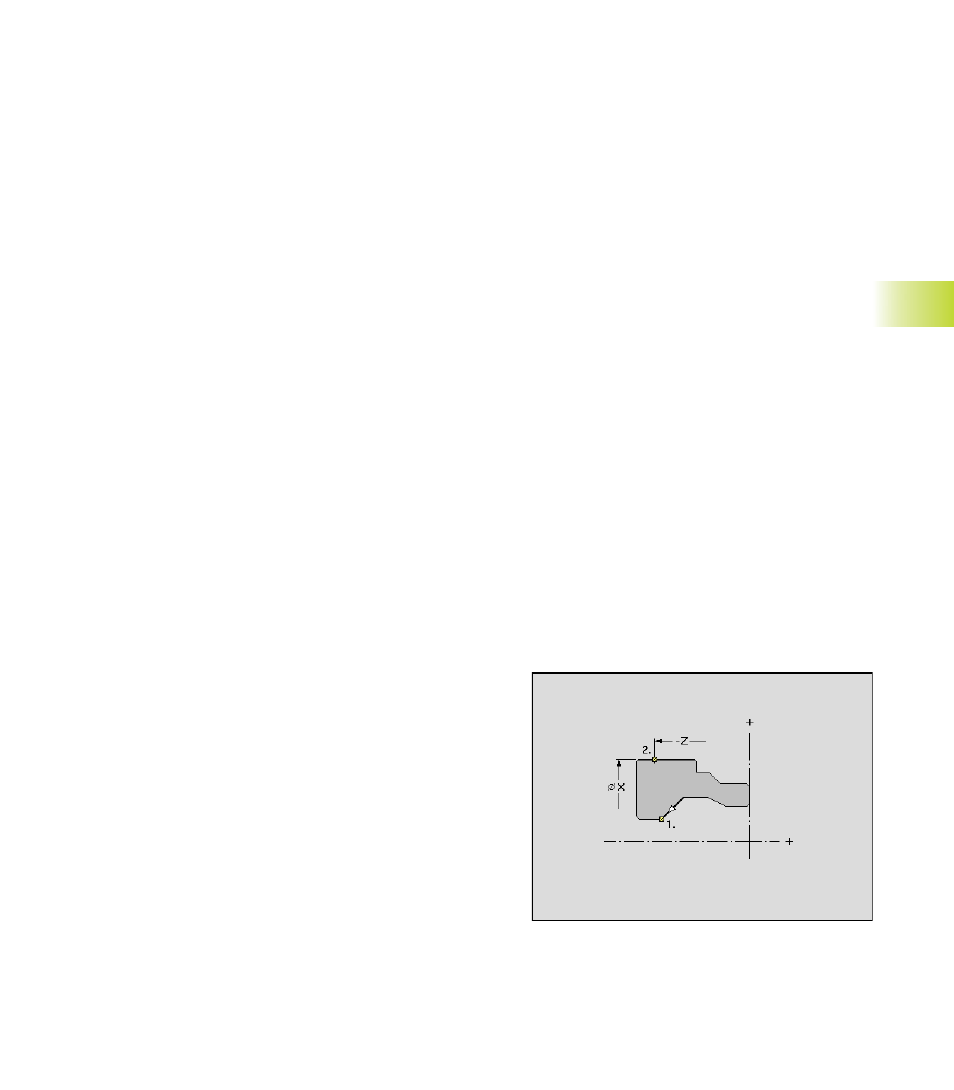

6.9.5 Trennpunkte
werden für für Wellenbearbeitung oder Bearbeitung in mehreren
Aufspannungen) verwendet.
Nach der Selektion des Elements öffnet TURN PLUS die Dialogbox
„Trennpunkt“.
Parameter
Position:
■ Löschen: löscht bestehenden Trennpunkt (eine Teilung
des Konturelements bleibt aber bestehen)
■ 1. im Zielpunkt: Trennpunkt am Ende des Elements
■ 2. auf Element: Trennpunkt liegt auf dem Element
X, Z: Position des Trennpunkts
