6 TURN PLUS
228
Gussteil (oder Schmiedeteil)
Generiert das Rohteil aus einem vorhandenen Fertigteil.
Parameter
Oberfläche:
■
Guss-Rohteil
■
Schmiede-Rohteil
mit Bohrung:
■
Ja
■
Nein
K:
Äquidistantes Aufmaß für das gesamte Teil
I:
Einzelaufmaß (für Einzelelemente oder Konturbereiche)
6.4
Rohteilkonturen

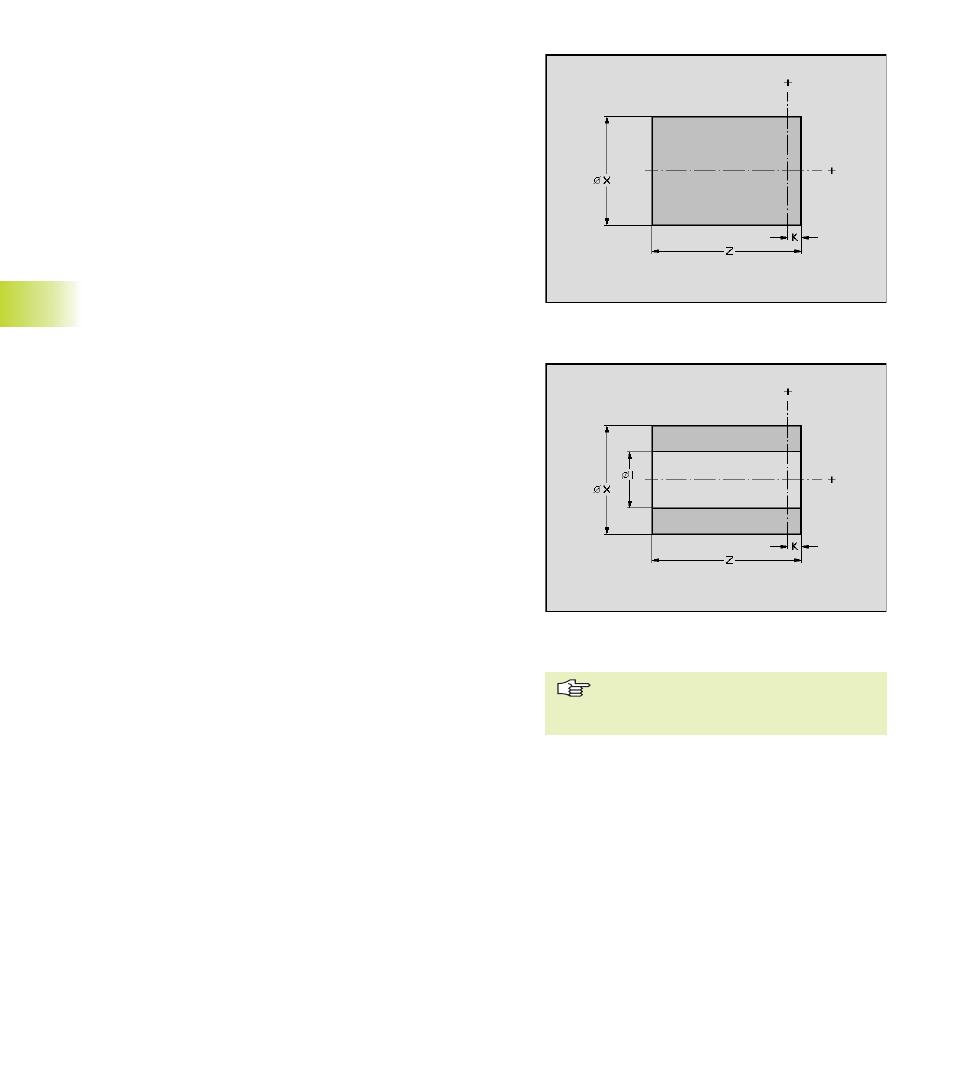

Stange
definiert die Kontur eines Zylinders (Futter oder Stangenteil).
Parameter
X:
■
Durchmesser
■
Durchmesser Umkreis bei mehrkantigem Rohteil
Z:
Länge des Rohteils inclusive Planaufmaß
K:
Planaufmaß (Abstand Werkstück-Nullpunkt – rechte Kante)
6.4 Roht
eilk
ont
ur
e
n
Rohr
definiert die Kontur eines Hohlzylinders (Rohrteil).
Parameter
X:
■
Durchmesser
■
Durchmesser Umkreis bei mehrkantigem Rohteil
I:
Innendurchmesser
Z:
Länge des Rohteils inclusive Planaufmaß
K:
Planaufmaß (Abstand Werkstück-Nullpunkt – rechte Kante)
Geben Sie zuerst das „Einzelaufmaß“ ein
und wählen dann das Konturelement/den
Konturbereich aus.
