13 HEIDENHAIN CNC PILOT 4290

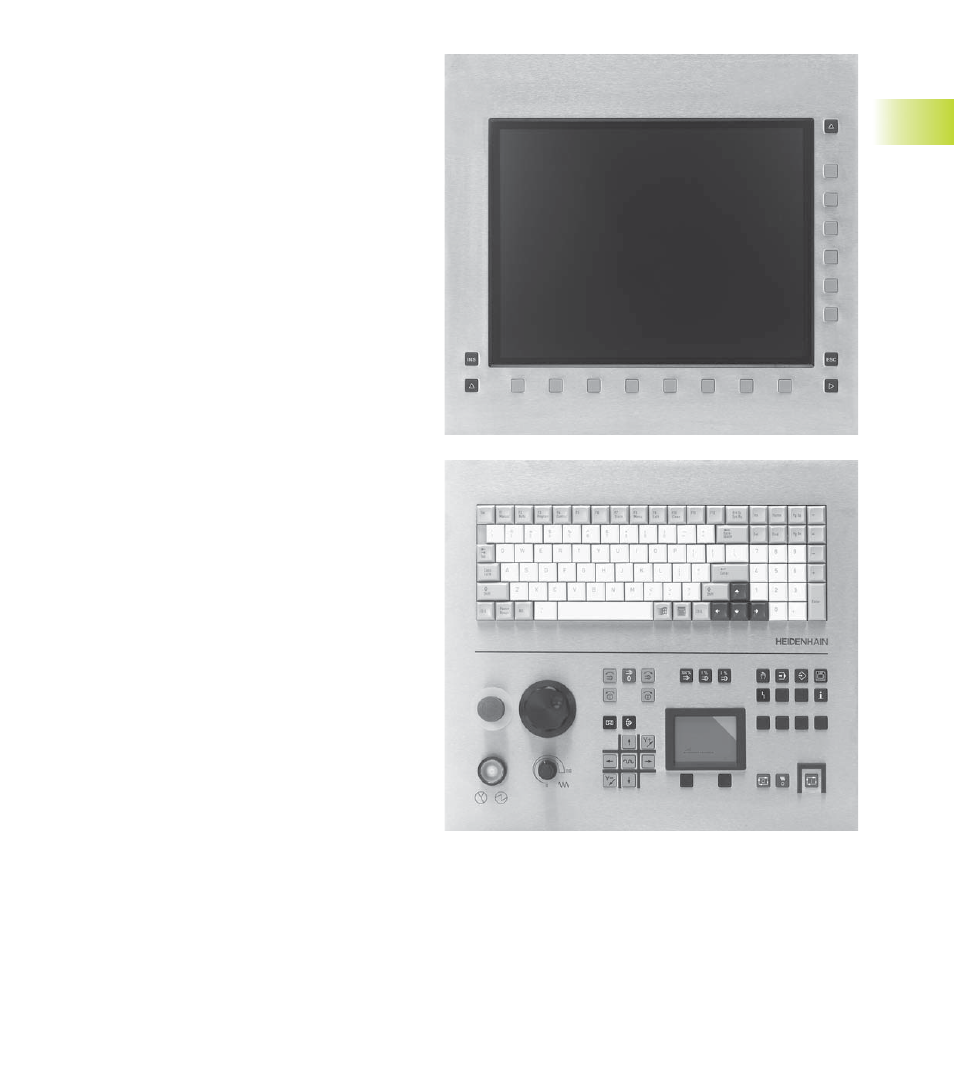

2.1.2 Bedienelemente
n Bildschirm mit
■ horizontalen und vertikalen Softkeys: die Be-
deutung wird oberhalb bzw. neben den Softkeys
angezeigt
Zusatztasten (gleiche Funktion, wie die Tasten
des Bedienfeldes):
■ ESC
■ INS
n Bedienfeld mit
■ Alpha-Tastatur mit integriertem 9er-Feld
■ Tasten zur Betriebsartenwahl
■ Touch-Pad: Zur Cursor-positionierung (Menü-
oder Softkeywahl, Auswahl aus Listen, Eingabe-
felder auswählen, etc.)
n Maschinenbedienfeld mit
■ Bedienelementen für den manuellen und auto-
matischen Betrieb der Drehmaschine (Zyklus-
tasten, Handrichtungstasten, etc.)
■ Handrad zum exakten Positionieren im Hand-
betrieb
■ Override-Drehknopf zur Vorschubüberlagerung
Bedienhinweise für das Touch-Pad:
In der Regel können Sie das Touch-Pad alternativ zu
den Cursor-Tasten einsetzen. Die Tasten unterhalb
des Touch-Pads werden im folgenden als linke bzw.
rechte Maustaste bezeichnet.
Die Funktionen und die Bedienung des Touch-Pads
sind der Maus-Bedienung der WINDOWS-Systeme
angelehnt.
■ Einfach-Klick linke Maustaste oder Einfach-Tipp auf
das Mauspad:
■ in Listen oder Eingabefenstern wird der Cursor
positioniert
■ Menüpunkte, Softkeys oder Schalflächen wer-
den aktiviert
■ Doppel-Klick linke Maustaste oder Doppel-Tipp
auf das Mauspad: in Listen wird das angewählte
Element aktiviert (das Eingabefenster wird akti-
viert)
■ Einfach-Klick rechte Maustaste:
■ entspricht der ESC-Taste – Voraussetzung: die
ESC-Taste ist in dieser Situation zugelassen (zum
Beispiel eine Menüstufe zurück)
■ gleiche Funktion wie linke Maustaste bei An-
wahl von Softkeys, oder Schaltfeldern
2.1 Bedienoberfläche
