6.3.3 Formelemente überlagern
Formelemente werden der Grundkontur überla-
gert. Es bleiben „eigenständige“ Elemente, die Sie
ändern oder löschen können. Bei Bedarf generiert
TURN PLUS eine spezielle Bearbeitung der Form-
elemente.
Die Positions-Selektion berücksichtigt die Art des
Formelements:
■ Fase: Außenecken
■ Rundung: Außen- und Innenecken
■ Freistich: Innenecken mit rechtwinklig zueinan-
der stehenden achsparallelen Geraden
■ Einstich: Geraden
■ Gewinde: Geraden
■ (Zentrische) Bohrung: Mittelachse auf der Stirn-
oder Rückseite

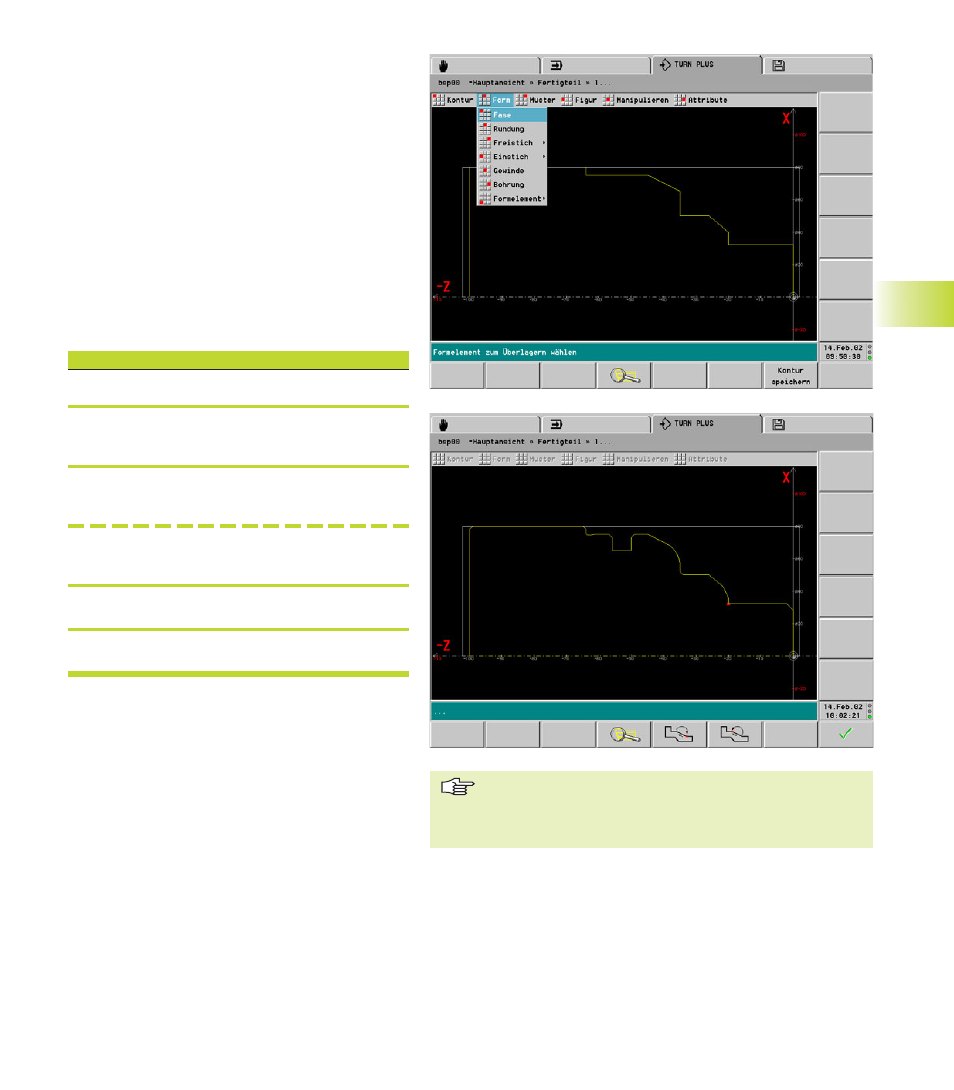

Formelemente überlagern
„Werkstück – Fertigteil – Form“ wählen
<
Typ des Formelements auswählen (Untermenü
„Form“)
<
Ein Formelemente selektieren
Position per Softkey oder Touch-Pad auswählen
Mehrere Formelemente selektieren
Positionen per Softkey oder Touch-Pad auswählen
<
Parameter des Formelements eingeben
<
TURN PLUS stellt das/die Formelemente dar.
Siehe auch
■ „ 6.5.2 Formelemente“
■ „ 6.3.6 Hinweise zur Bedienung“
Definieren Sie Fasen, Rundungen, Freistiche, etc. als
Formelemente. Dann kann die Arbeitsplangenerierung
spezielle Bearbeitungen dieser Formelemente berück-
sichtigen.
