HEIDENHAIN CNC PILOT 4290
219
6.3.1 Eingabe der Rohteilkontur
■
Standardformen (Stange, Rohr): Definition mit
Rohteilmakros
■
komplexe Rohteile: Beschreibung wie ein Fertig-
teil
■
Guss- oder Schmiedeteile: werden aus dem Fer-
tigteil und dem Aufmaß generiert

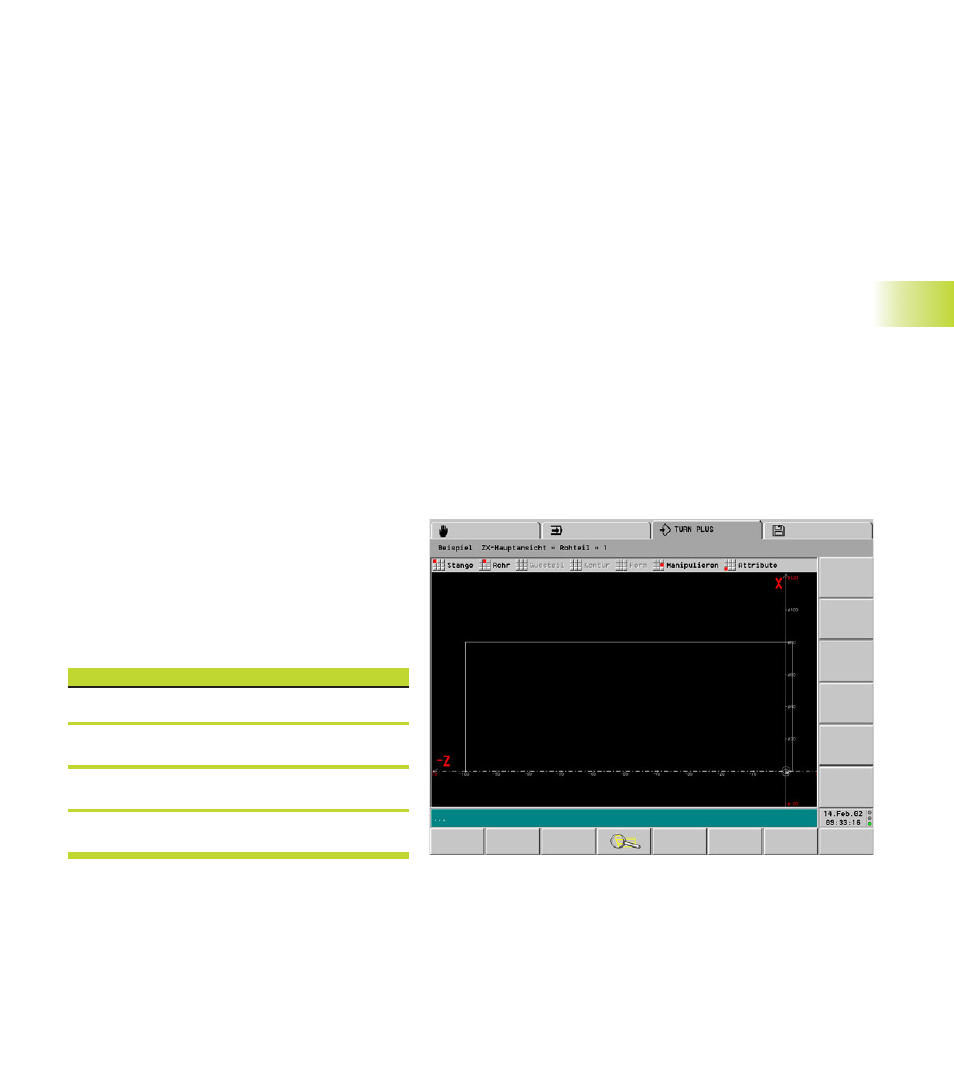

Eingabe der Rohteilkontur (Standardform)
„Werkstück – Rohteil – Stange/Rohr“ wählen
<
Maße des Rohteils eingeben
<
Der CNC PILOT stellt das Rohteil dar
<
„ESC-Taste“ – zurück zum Hauptmenü
Siehe auch
■
„
6.4 Rohteilkonturen“
■
„
6.9.1 Rohteil-Attribute“
6.3 W
e
rkstüc
kbesc
hr
eibung
6.3
Werkstückbeschreibung
Hinweise zur Kontureingabe
Eine Kontur erstellen Sie durch sequentielle Einga-
be einzelner Konturelemente.
Sie können die Konturelemente/Konturpunkte abso-
lut, inkremental, kartesisch oder polar beschreiben.
In der Regel geben Sie die Daten so ein, wie die
Zeichnung vermaßt ist.
X-Werte geben Sie als Durchmesser oder Radius
ein (siehe „
6.14 Konfiguration“).
TURN PLUS berechnet fehlende Koordinaten,
Schnittpunkte, Mittelpunkte etc., soweit das mathe-
matisch möglich ist. Ergeben sich mehrere Lösungs-
möglichkeiten, sichten Sie die mathematisch mögli-
chen Varianten und wählen die gewünschte Lösung
aus.
Konturen im DXF-Format impotieren
Konturen, die im DXF-Format vorliegen, können in der Programmier-
Betriebsart TURN PLUS importiert werden (siehe „
6.8 DXF-Kontu-
ren importieren“).
DXF-Konturen beschreiben:
■
Rohteile
■
Fertigteile
■
Konturzüge
■
Fräskonturen
