3 Betriebsart Maschine 52
Fortsetzung nächste Seite

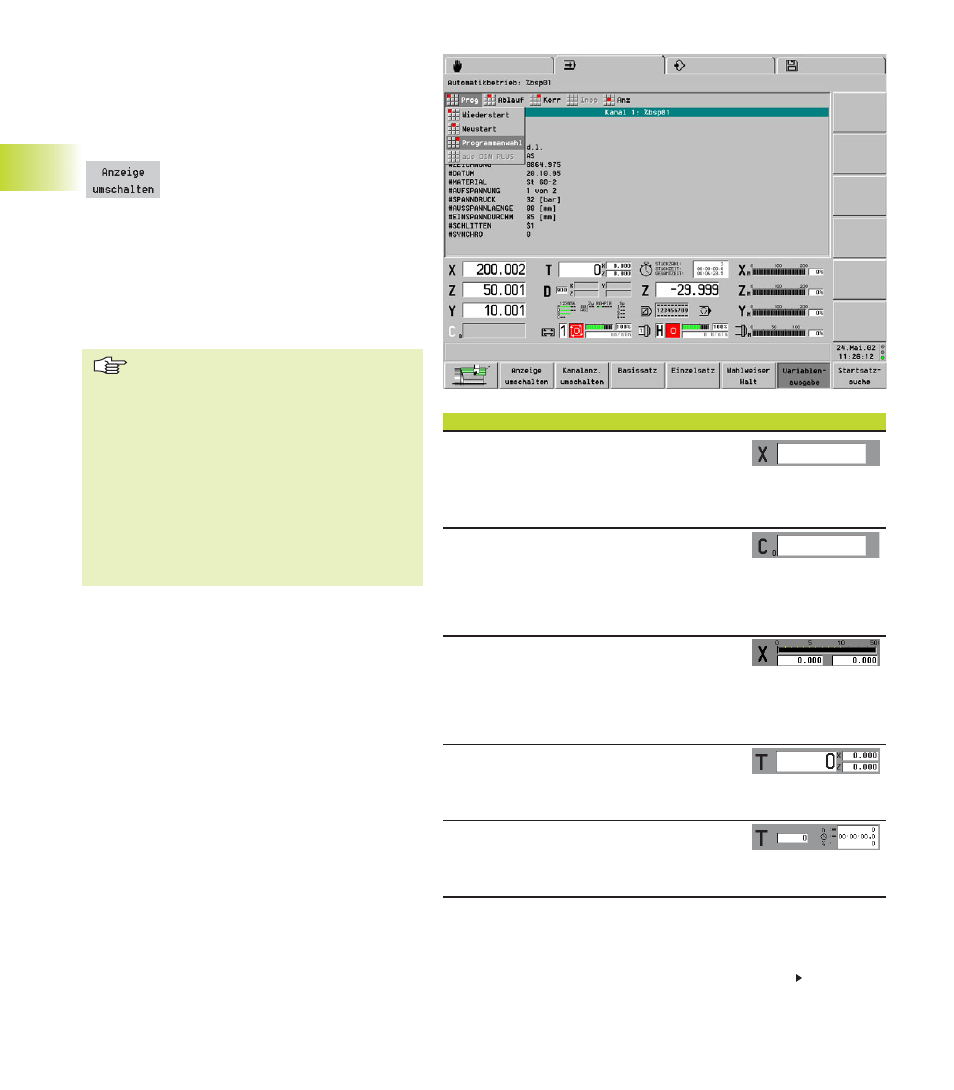

3.6 Maschinenanzeige
Anzeigeelemente
Positionsanzeige (Istwertanzeige)
Abstand Werkzeugspitze – Werkstück-Nullpunkt
■ Leeres Feld: Achse ist nicht Referenz gefahren
■ Achsbuchstabe weiß: keine „Freigabe“
Positionsanzeige (Istwertanzeige) C
Position der C-Achse.
■ „Index“: kennzeichnet die C-Achse „0/1“
■ Leeres Feld: C-Achse ist nicht aktiv
■ Achsbuchstabe weiß: keine „Freigabe“
Restweganzeige
Restweg des laufenden Verfahrbefehls
■ Balkengrafik: Restweg in „mm“
■ Feld links unten: Istposition
■ Feld rechts unten: Restweg
T-Anzeige – ohne Standzeitüberwachung
■ T-Nummer aktives Werkzeug
■ Werkzeugkorrekturwerte
T-Anzeige – mit Standzeitüberwachung
■ T-Nummer des aktiven Werkzeugs
■ Standzeitangaben
3.6 Maschinenanzeige
Die Maschinenanzeige des CNC PILOT ist konfigu-
rierbar. Sie können pro Schlitten bis zu 6 Anzeigen
für Handsteuern und Automatikbetrieb konfigurie-
ren.
schaltet auf die „nächste konfigurierte
Anzeige“
Mit der Schlittenwechseltaste schalten
Sie zur Anzeige des nächsten Schlit-
tens mit der Spindelwechseltaste zur
Anzeige der nächsten Spindel um.
Die Tabelle „Anzeigeelemente“ erläutert die Stan-
dard-Anzeigefelder. Weitere Anzeigefelder: siehe
„
7.3 Steuerungs-Parameter“
Sie können die Werte der Positionsan-
zeige in „Anzeigeart“ (Maschinen-Para-
meter 17) einstellen:
■ 0: Istwerte
■ 1: Schleppfehler
■ 2: Distanzweg
■ 3: Werkzeugspitze in Bezug zum Ma-
schinen-Nullpunkt
■ 4: Schlittenposition
■ 5: Distanz Referenznocken – Nullpuls
■ 6: Lagesollwert
■ 7: Differenz Werkzeugspitze – Schlitten-
position
■ 8: IPO-Sollposition
