6 TURN PLUS
328
Bezeichnungen:
■
Stirnseite: dem Arbeitsraum zugewandte Seite
■
Rückseite („R“): dem Arbeitsraum abgewandte
Seite
Die Bezeichnungen gelten auch, wenn das Werk-
stück in die Gegenspindel eingespannt ist – oder
bei Drehmaschinen mit einer Spindel das Werkstück
für die Rückseitenbearbeitung umgespannt wurde.

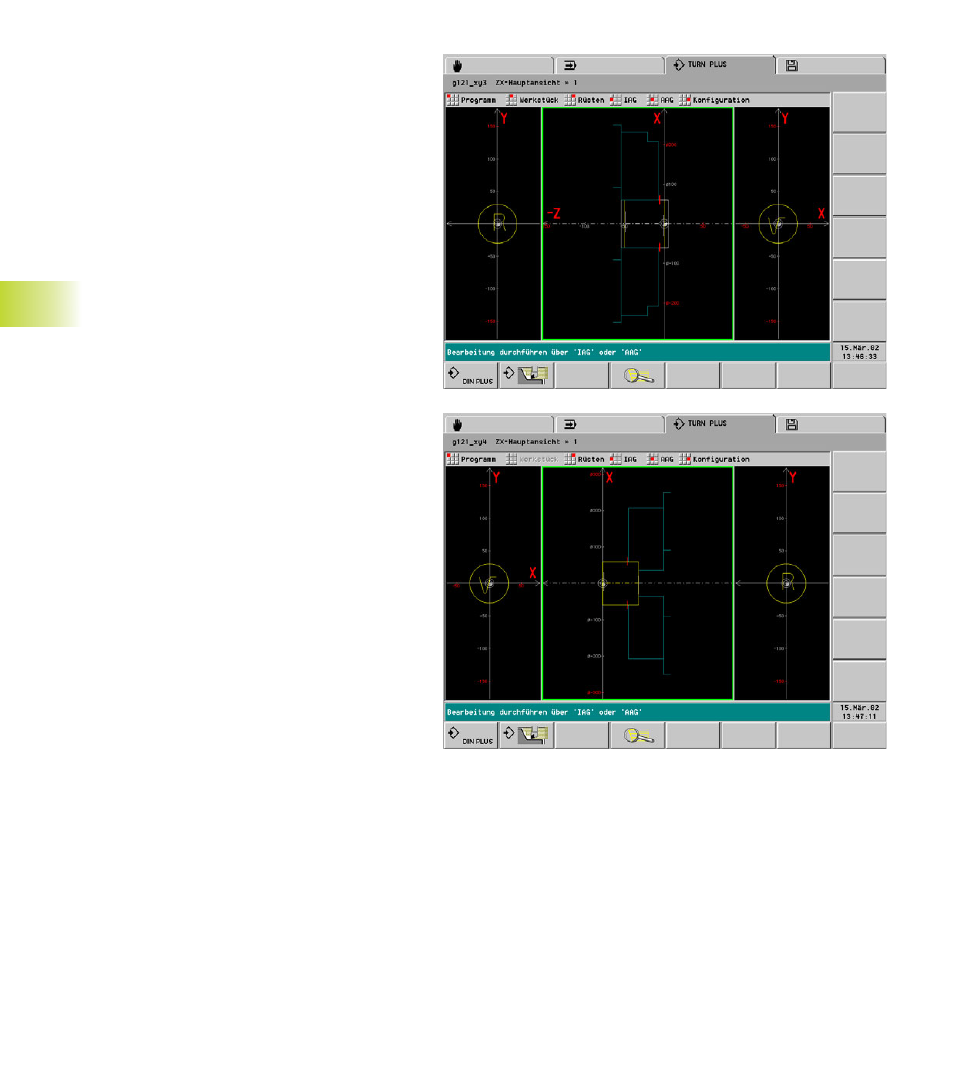

Darstellung bei Drehmaschine mit Gegenspindel.
6.16 Bearbeitungshinweise
Hinweise zur Rückseitenbearbeitung
Berücksichtigen Sie bei Konturen der Rückseite (C-/
Y-Achsbearbeitung) die Orientierung der XK- bzw. X-
Achse und die Orientierung der C-Achse.
