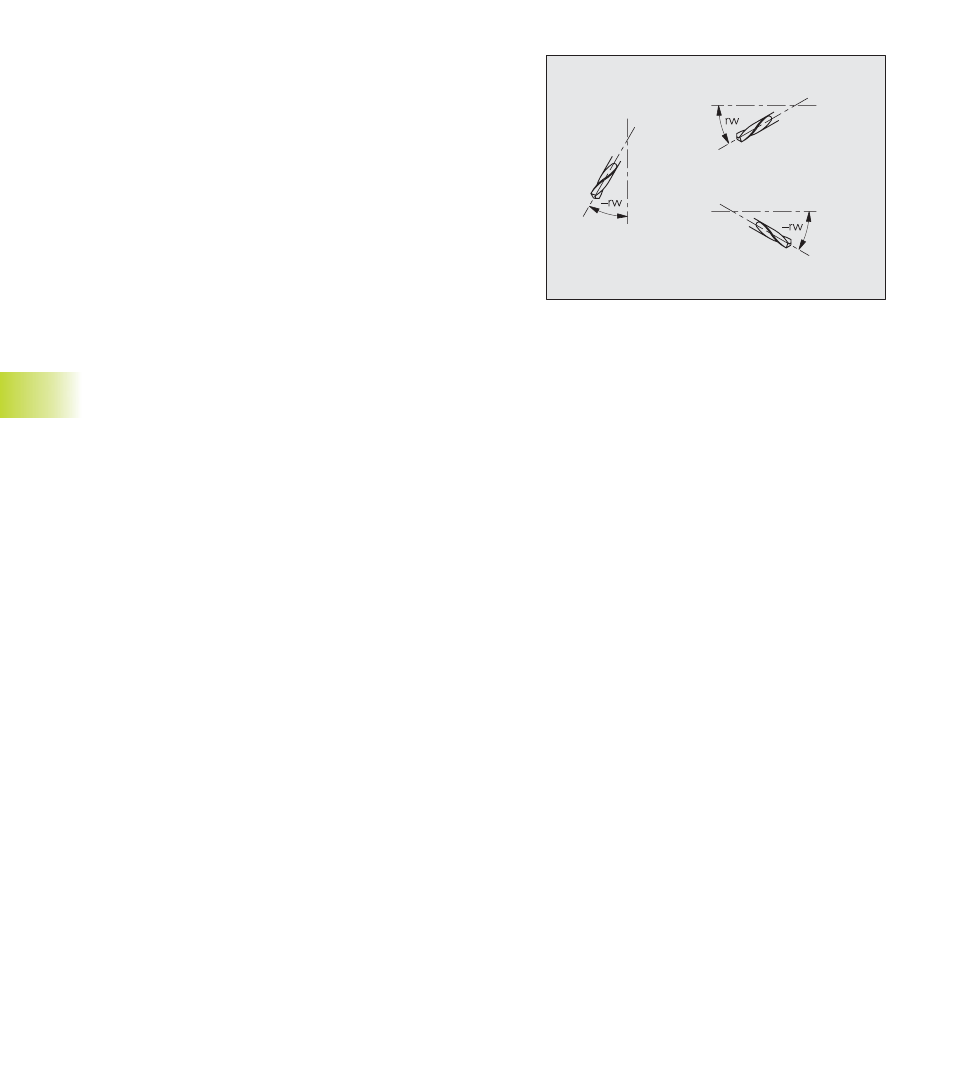

Vermaßung „Lagewinkel rw“
■ CSP-Korrektur: Schnittgeschwindigkeit (englisch: cutting speed)
FDR-Korrektur: Vorschub (englisch: feed rate)
Deep-Korrektur: Schnittiefe (englisch: deep=tief)
TURN PLUS multipliziert die aus der Technologie-Datenbank er-
mittelten Schnittwerte mit diesen Korrekturwerten.
■ Aufnahmetyp – wird bei Drehmaschinen mit unterschiedlichen
Werkzeugaufnahmen verwendet. Das Werkzeug wird eingesetzt,
wenn es den gleichen Aufnahmetyp, wie für diesen Aufnahme-
platz definiert, hat (siehe Maschinen-Parameter 511, ...).
■ Beeinflusst die Werkzeugwahl und Werkzeugplazierung in
TURN PLUS.
■ Die Funktionen „Werkzeugtabelle einrichten“ prüfen, ob das
Werkzeug auf der vorgesehenen Revolverposition eingesetzt
werden kann.
■ Lagewinkel (rw): Definiert die Abweichung zur Hauptbearbei-
tungsrichtung im mathematisch positiven Sinn (–90° < rw <
+90°).
TURN PLUS verwendet nur Bohr- und Fräswerkzeuge, die in Rich-
tung der Hauptachse bzw. rechtwinklig zur Hauptachse arbeiten
■ Zähnezahl: wird bei „Vorschub pro Zahn G93“ genutzt
■ Auskraglänge (ax) – bei Bohr- und Fräswerkzeugen:
■ axiale Werkzeuge: ax = Abstand Werkzeugbezugspunkt bis
Halteroberkante
■ radiale Werkzeuge: ax = Abstand Werkzeugbezugspunkt bis
Halterunterkante (auch wenn der Bohrer/Fräser in ein Futter ein-
gespannt ist)
