HEIDENHAIN CNC PILOT 4290 331
6.1
7 Beispiel
unbemaßte Fasen: 1x45°
unbemaßte Radien: 1 mm
Rohteil: ¬ 60 X 80; Werkstoff: Ck 45

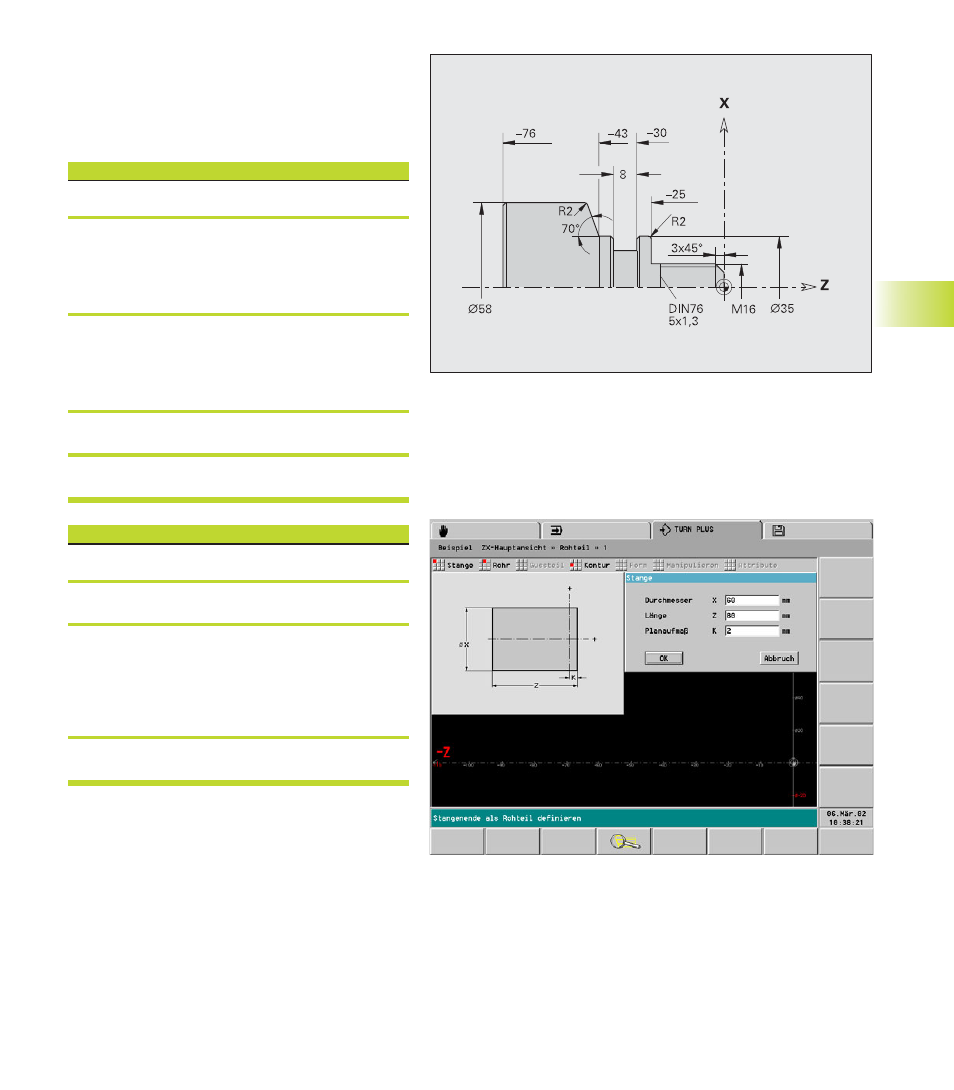

6.17 Beispiel
Ausgehend von der Fertigungszeichnung werden
die Arbeitsschritte zur Erstellung der Roh- und
Fertigteilkontur, das Rüsten und die automati-
sche Generierung des Arbeitsplans aufgeführt.
Programm anlegen
„Programm – Neu“ wählen
<
Dialogbox „Neues Programm“:
■ Programmnamen eingeben
■ Werkstoff – aus der Festwortliste auswählen
■ Schaltfläche „Programmkopf“ betätigen
<
Dialogbox „Programmkopf“:
■ „Spindel – Schlitten für 1. Aufspannung“ einge-
ben
■ weitere Felder nach Bedarf eintragen
<
zurück zur Dialogbox „Neues Programm“
<
„OK“ – das neue Programm ist eingerichtet
Rohteil definieren
„Werkstück – Rohteil“ wählen
<
„Stange“ wählen
<
Dialogbox „Stange“:
■ Durchmesser = 60 mm
■ Länge = 80 mm
■ Aufmaß = 2 mm
■ „OK“ – TURN PLUS stellt das Rohteil dar
<
„ESC-Taste“ – zurück zum Hauptmenü
