HEIDENHAIN CNC PILOT 4290
87
Einstich oder Freidrehung
B:
Außenradius/Fase startpunktnahe Ecke – default: 0
■
B>0: Radius der Rundung
■
B<0: Breite der Fase
P:
Außenradius/Fase startpunktferne Ecke – default: 0
■
P>0: Radius der Rundung
■
P<0: Breite der Fase
R:
Innenradius (in beiden Ecken des Einstichs) – default: 0
Der CNC PILOT bezieht die Einstichtiefe auf das Bezugs-
element. Der Einstichgrund verläuft parallel zum Bezugs-
element.

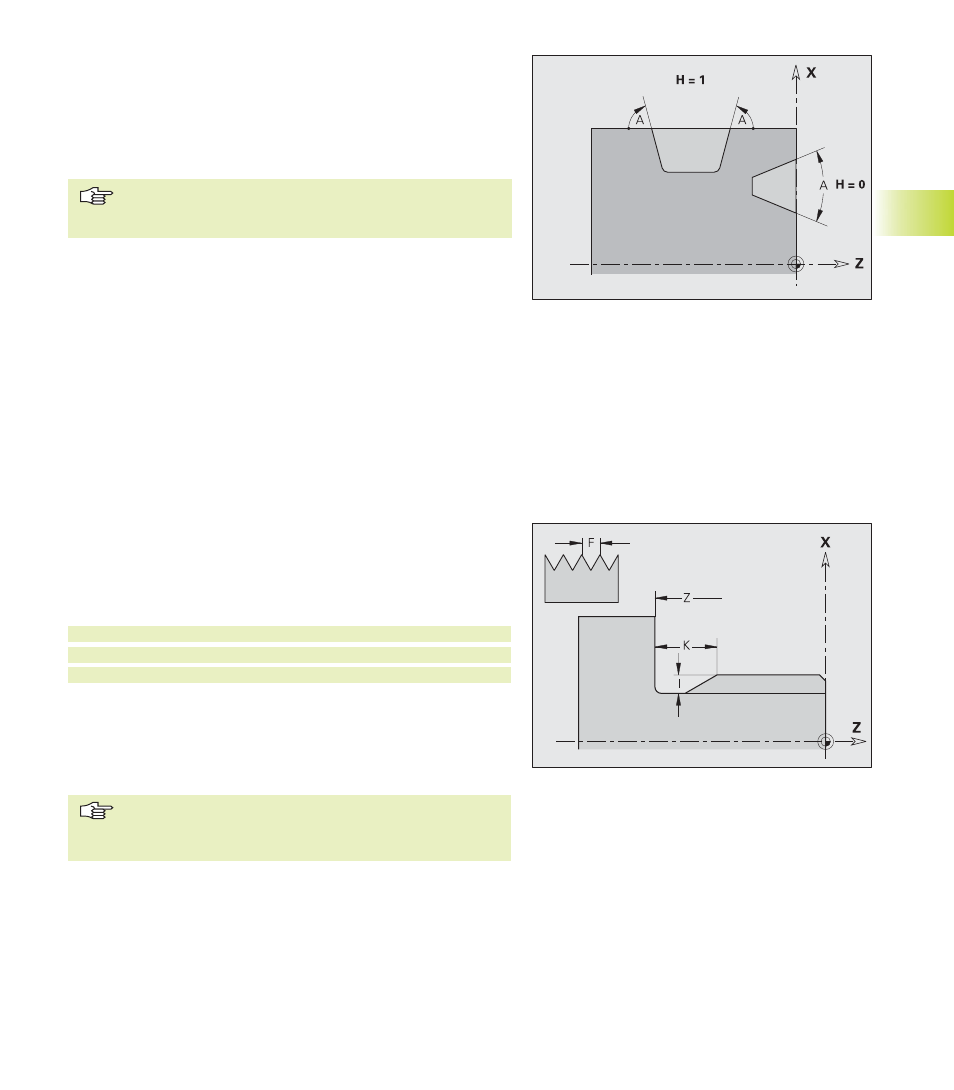

Gewinde mit Freistich G24-Geo
Lineares Grundelement mit Längsgewinde (Außen- oder Innenge-
winde; metrisches ISO Feingewinde DIN 13 Teil 2, Reihe 1) und an-
schließendem Gewindefreistich (DIN 76).
Aufruf des Konturmakros:
N..G1 X..Z..B..
/Anfangspunkt Gewinde
N..G24 F..I..K..Z..
/Gewinde- und Freistichkontur
N..G1 X..
/anschließendes Planelement
Parameter
F:
Gewindesteigung
I:
Freistichtiefe (Radiusmaß)
K:
Freistichbreite
Z:
Endpunkt des Freistichs
■
G24 nur anwenden, wenn das Gewinde in De-
finitionsrichtung der Kontur geschnitten wird.
■
Das Gewinde wird mit G31 bearbeitet.
