HEIDENHAIN CNC PILOT 4290 329

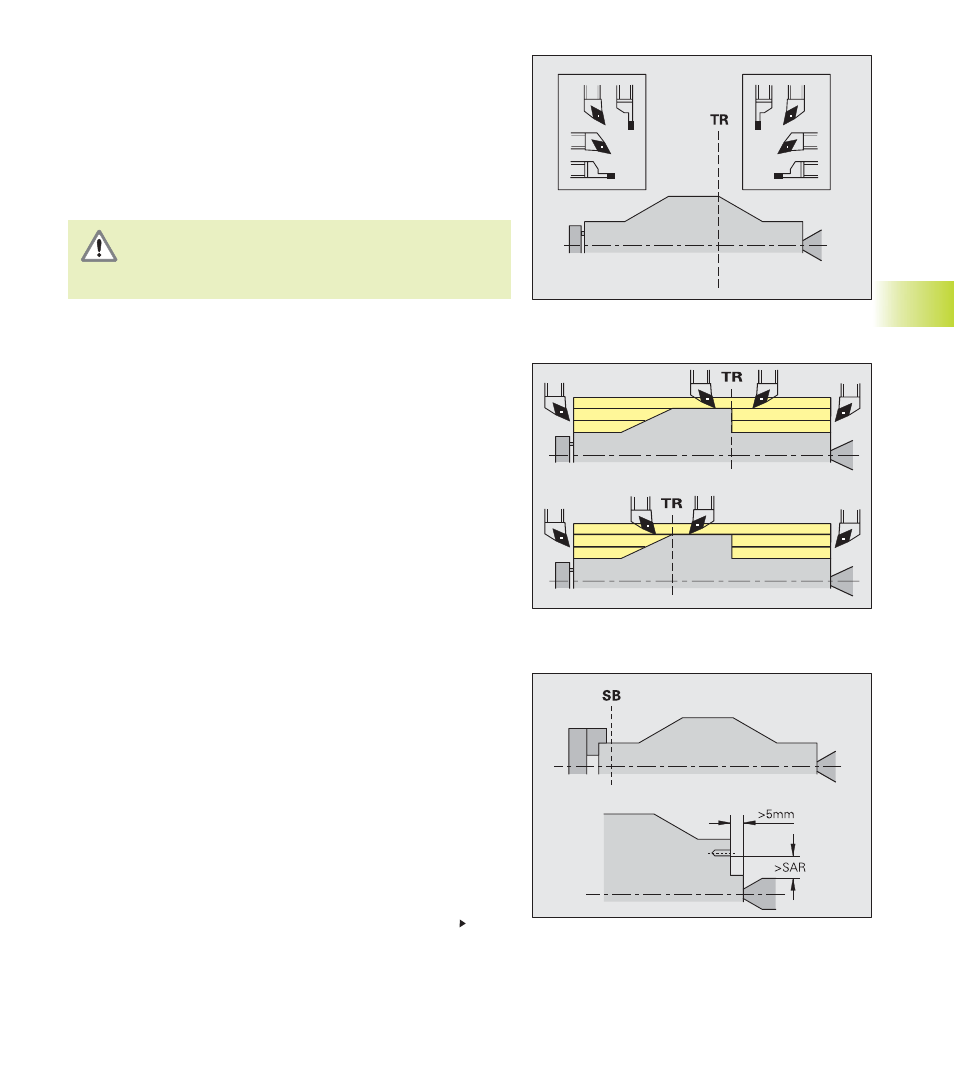

6.16.8 Wellenbearbeitung
TURN PLUS unterstützt bei Wellenteilen zusätzlich zur Standardbe-
arbeitung die rückseitige Bearbeitung der Außenkontur. Damit kön-
nen Wellen in einer Aufspannung bearbeitet werden.
TURN PLUS unterstützt nicht das Zurückziehen des Reitstocks und
überprüft nicht die Spannsituation.
Kriterium für eine „Welle“: Das Werkstück ist auf der Spindel- und
Reitstockseite gespannt.
Achtung Kollisionsgefahr !
TURN PLUS überprüft nicht die Kollisionssituation bei
der Planbearbeitung oder bei Arbeiten auf der Stirn- und
Rückseite.
Schutzbereiche für Bohr- und Fräsbearbeitung
■ TURN PLUS bearbeitet Bohr- und Fräskonturen auf den Plan-
flächen (Stirn- und Rückseite) unter folgenden Bedingungen:
■ der (horizontale) Abstand zur Planfläche muss > 5 mm sein –
oder
■ der Abstand zwischen Spannmittel und Bohr-/Fräskontur muss
> SAR sein (SAR: siehe Bearbeitungs-Parameter 2).
■ Ist die Welle spindelseitig in Backen gespannt, berücksichtigt
TURN PLUS die Schnittbegrenzung (SB).
Fortsetzung nächste Seite
6.16 Bearbeitungshinweise
Trennpunkt (TR)
Der Trennpunkt teilt das Werkstück in vorderseitigen und rückseiti-
gen Bereich. Wenn Sie den Trennpunkt nicht angeben, plaziert
TURN PLUS ihn an dem Übergang des größten auf einen kleineren
Durchmesser. Trennpunkte sollten Sie an Außenecken plazieren.
Werkzeuge zur Bearbeitung des
■ vorderseitigen Bereichs: Hauptbearbeitungsrichtung „– Z“; bzw.
vorrangig „linke“ Stech- oder Gewindewerkzeuge, etc.
■ rückseitigen Bereichs: Hauptbearbeitungsrichtung „+ Z“; bzw. vor-
rangig „rechte“ Stech- oder Gewindewerkzeuge, etc.
Trennpunkt setzen/ändern: siehe „ 6.8.5 Trennpunkte“
