6 TURN PLUS 222
6.3.4 Konturzug überlagern
Häufig auftretende Konturzüge erstellen Sie einmal
und integrieren sie einmalig oder als „Reihe“ in die
Kontur. Integrierte Konturzüge sind Bestandteil der
Kontur.
Die Konturzüge (Überlagerungs-Elemente)
■ Kreisbogen
■ Keil
■ Ponton
sind vordefiniert. Komplexe Konturen beschreiben
Sie wie eine Fertigteilkontur. Wenn Sie den Kontur-
zug speichern, können Sie ihn in verschiedenen Pro-
grammen verwenden.
Überlagerungs-Elemente überlagern vorhandene
lineare oder zirkulare Konturelemente (Stützkontur-
Elemente).
Konturzug integrieren
Konturzug laden (bei Bedarf):
„Programm – Laden – Konturzug“ wählen
<
Datei auswählen und laden
<
Zurück zum Hauptmenü
<
„Werkstück – Fertigteil – Form – Formelement –
...“ wählen
<
Standard-Überlagerungs-Element:
Überlagerungskontur auswählen und beschreiben
Konturzug oder letztes Überlagerungs-Element:
„... – Kontur“ wählen
<
Stützkontur-Element selektieren
<

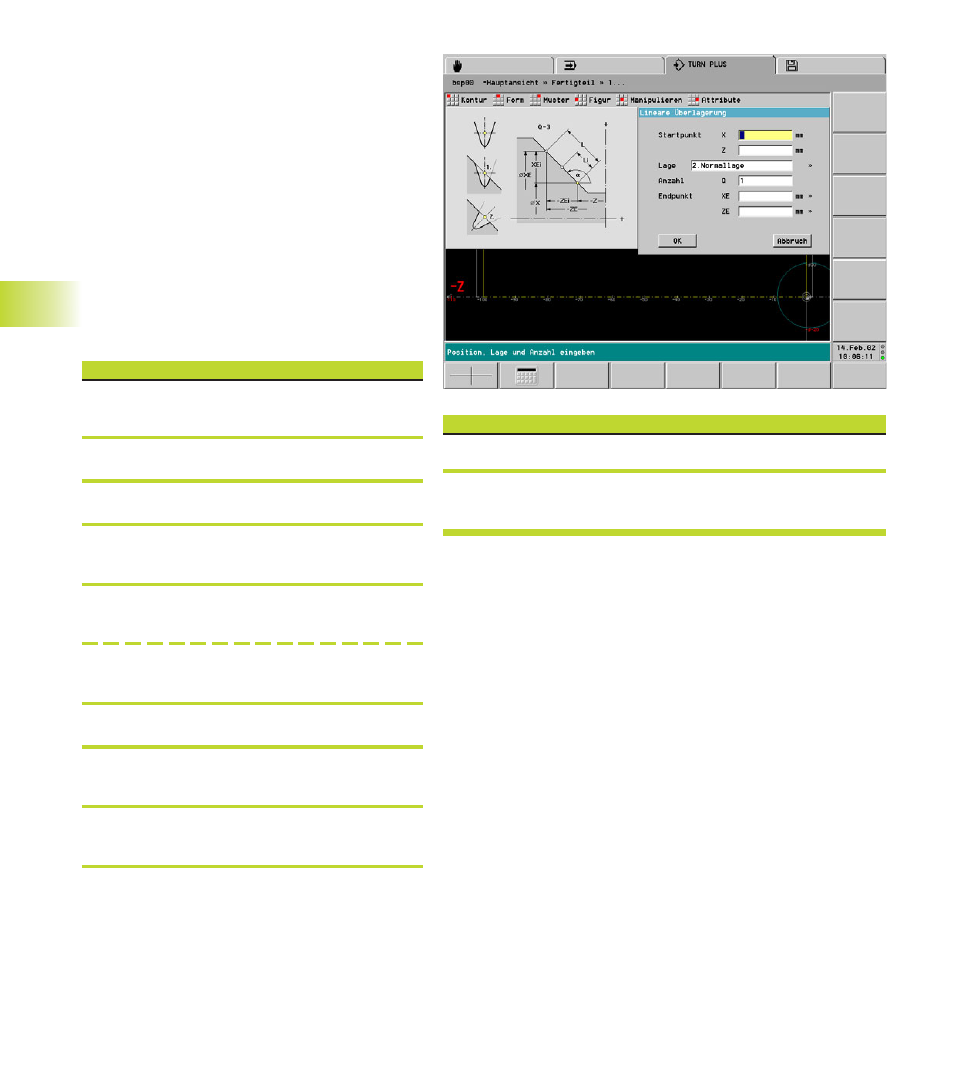

Überlagerung definieren (Dialogbox „Lineare/Zir-
kulare Überlagerung“)
<
TURN PLUS zeigt die Überlagerung an – Sie kön-
nen sie annehmen (OK) oder verwerfen (Abbruch).
<
6.3 W
e
rkstüc
kbesc
hr
eibung
Konturzug integrieren (Fortsetzung)
Mehrere Lösungsmöglichkeiten: Lösung auswählen
<
TURN PLUS integriert die Überlagerungskonturen in die beste-
hende Kontur.
Siehe auch „ 6.5.3 Überlagerungselemente“
