HEIDENHAIN CNC PILOT 4290
277

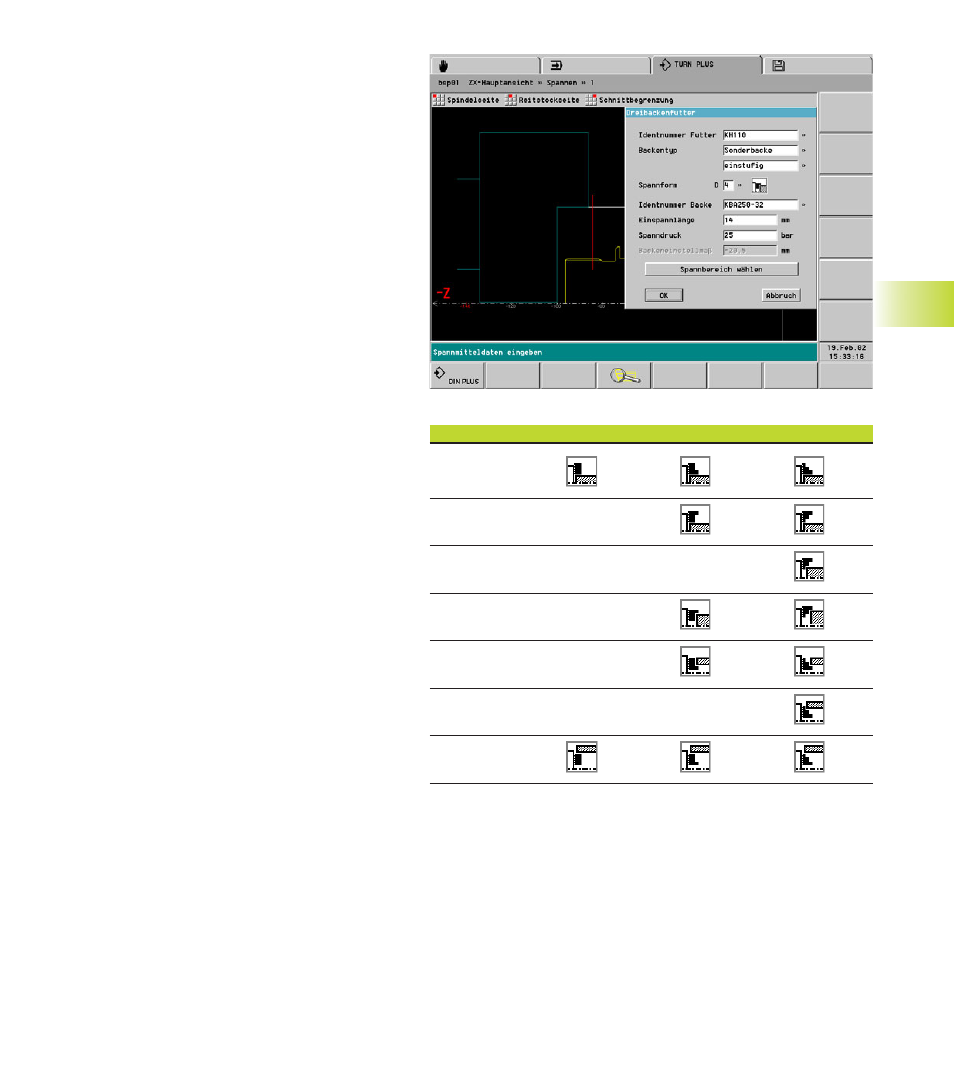

Parameter Zwei-, Drei- oder Vierbackenfutter:
Identnummer Futter
Backentyp: Backentyp und Stufung definieren
Spannform: Innen-/Außen-Spannen und Spannstufe
festlegen
Identnummer Backe
Einspannlänge: wird anhand der Backe und der
Spannform ermittelt. Korrigieren Sie den
Wert, bei abweichender Einspannlänge.
Spanndruck: wird in den „Programmkopf“ übernom-
men – TURN PLUS wertet den Parameter
nicht aus
Backeneinstellmaß: Abstand Futteraußenkante –
Backenaußenkante; negatives Maß: die Bak-
ke ragt aus dem Futter heraus (das Maß
dient Ihrer Information)
Schaltfeld „Spannbereich wählen“: Plazierung des
Spannmittels festlegen
■
bei Konturen mit Fase, Rundungen oder
Bogenelementen den Bereich „um die
Spannecke“ markieren
■
bei rechtwinkligen Teilen ein an der
Spannecke angrenzendes Element markie-
ren
Spannform
ungestuft
einstufig
zweistufig
D=1
D=2
D=3
D=4
D=5
D=6
D=7
