5 Betriebsart Simulation 206
5.4 Bearbeitungs-Simulation
■ „... – Zeiten“: siehe „ 5.9 Zeitberechnung“
■ „... – Schutzzone – ...“
– „Überwachung aus“: Schutzzonen/Software-
Endschalter werden nicht überwacht
– „Überwachung mit Warnung“: Der CNC PILOT
registriert Schutzzonen- oder Enschalterverletzun-
gen und behandelt sie als Warnungen. Das NC-
Programm wird bis zum Programmende simuliert.
– „Überwachung mit Fehler(meldung)“: Eine
Schutzzonen- oder Endschalterverletzung führt zu
einer sofortigen Fehlermeldung und zum Abbruch
der Simulation.
Menügruppe „Kontur – ...“:
■ „... – Konturnachführung“
Aktualisiert die Kontur entsprechend dem simu-
lierten Fertigungszustand. Dabei geht der CNC
PILOT von dem Rohteil aus und berücksichtigt alle
bisher ausgeführten Schnitte.
■ „... – Vermaßung“: siehe „ 5.3.2 Vermaßung“
■ Menüpunkt „3D-Ansicht“: siehe „ 5.7 3D-An-
sicht“
■ „... – Konturen sichern“
Sichert die Kontur entsprechend dem simulierten
Fertigungszustand als ROHTEIL und zusätzlich das
programmierte Fertigteil.

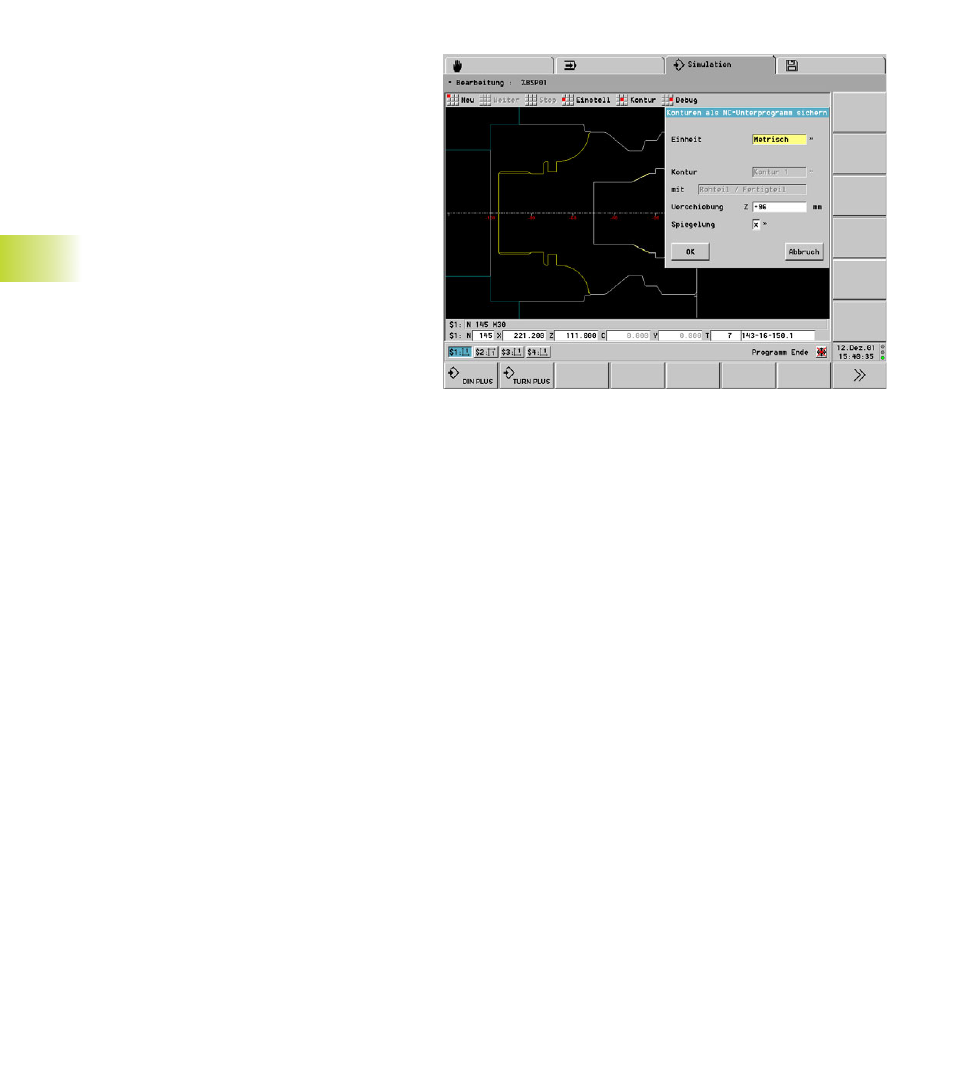

Einstellungen in der Dialogbox „Konturen für NC-
Programm sichern“:
■ Einheit: Konturbeschreibung metrisch oder inch
■ Kontur: Auswahl der Kontur (wenn mehrere
Konturen vorhanden sind)
■ Verschiebung: Wert zur Verschiebung des Werk-
stück-Nullpunktes
■ Spiegelung: Konturen werden gespiegelt/nicht
gespiegelt
Menügruppe „Debug“
Wenn Sie Variablen für die Werkstück-Bearbeitung
nutzen, können Sie mit den „Debug-Funktionen“
die Variablen anzeigen und ändern (siehe „
5.8 NC-
Programmablauf kontrollieren“).
