5 Betriebsart Simulation 210
5.8 NC-Programmablauf kon-
trollieren
Bei komplexen NC-Programmen mit Programmver-
zweigungen, Variablenrechnungen, Ereignissen, etc.
simulieren Sie die Eingaben und Ereignisse und te-
sten so alle Programmzweige.
Menügruppe „Debug“:
■ „Debug – Startsatz setzen“
„Debug – Startsatz löschen“
„Debug – Startsatz anzeigen“
Ist ein „Startsatz“ definiert, wird das NC-Pro-
gramm bis zu diesem Satz übersetzt, ohne dass
die Verfahrwege angezeigt werden. Der CNC PI-
LOT hält an – „Weiter“ setzt die Simulation fort.
■ „Debug – Variablen/Quellsatz“
Unterhalb des Simulationsfensters wird in der
Standard-Einstellung der NC-Quellsatz angezeigt.
Mit „Variablen/Quellsatz“ wechseln Sie zwischen
der Anzeige von vier „ausgewählten Variablen“
und der Anzeige des NC-Quellsatzes.
■ „Debug – Variablen Anzeigen – ...“
■ „... – Alle #-Variablen“
Die Variablen werden in einer Dialogbox ange-
zeigt.
Mit „Pfeil auf/ab“ und „Seite vor/zurück“ die ge-
wünschten Variablen anzeigen.
Wird nur die Variablennummer angezeigt, ist sie
nicht benutzt.
■ „... – Alle V-Variablen“
Variablengruppe auswählen und die „erste
Variablennummer“ definieren (Dialogbox „V-Anzei-
ge“)
Die Variablen werden in einer Dialogbox ange-
zeigt.
Mit „Pfeil auf/ab“ und „Seite vor/zurück“ die ge-
wünschten Variablen anzeigen.

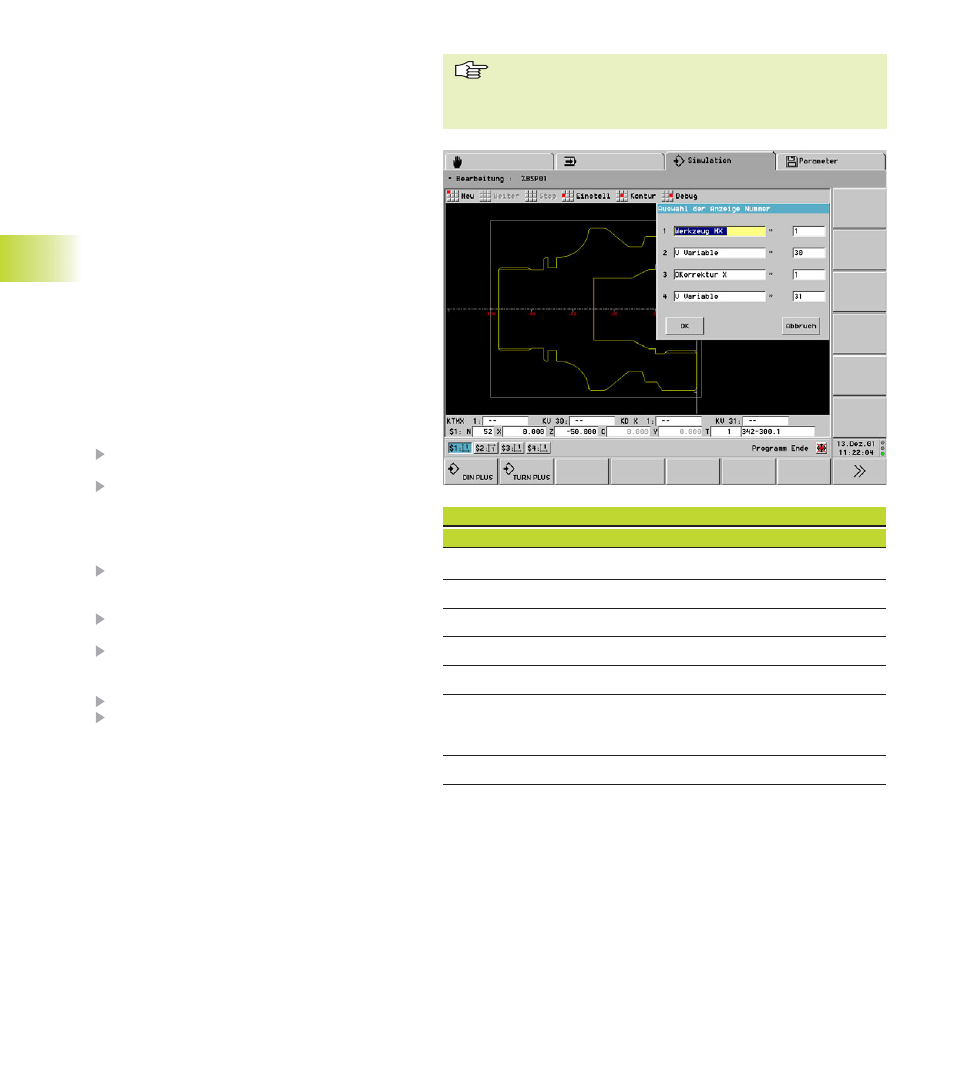

■ „... – Anzeige setzen“
Variablen-Typ und -Nummer einstellen
Die Variablen werden angezeigt (alternativ zum
„NC-Quellsatz“).
■ „... – Anzeige rücksetzen“
Die Variablen werden nicht mehr angezeigt.
5.8 NC-Pr
ogr
ammablausk
ontr
ollier
e
n
Variablengruppen
Auswahl Anzeige Bedeutung
# Variable # .. #-Variable
V Variable KV .. V-Variable
Wkz-Korrektur X, ... KD X, ... Werkzeugkorrekturen
Maschinenmaße X, ... KM X, ... Maschinenmaße
Werkzeugmaße Mx, ... KTM X, ... Werkzeugmaße
Takt-Ereignisse – Ereignisse der Werkzeug-
Standzeitverwaltung und
Startsatzsuche
Externe Ereignisse – Externe Ereignisse
Die Variablen und Ereignisse werden simuliert. D.h. die
in den Betriebsarten Automatik und Handsteuern ver-
wendeten Variablen und Ereignisse werden davon nicht
berührt.
