HEIDENHAIN CNC PILOT 4290 305

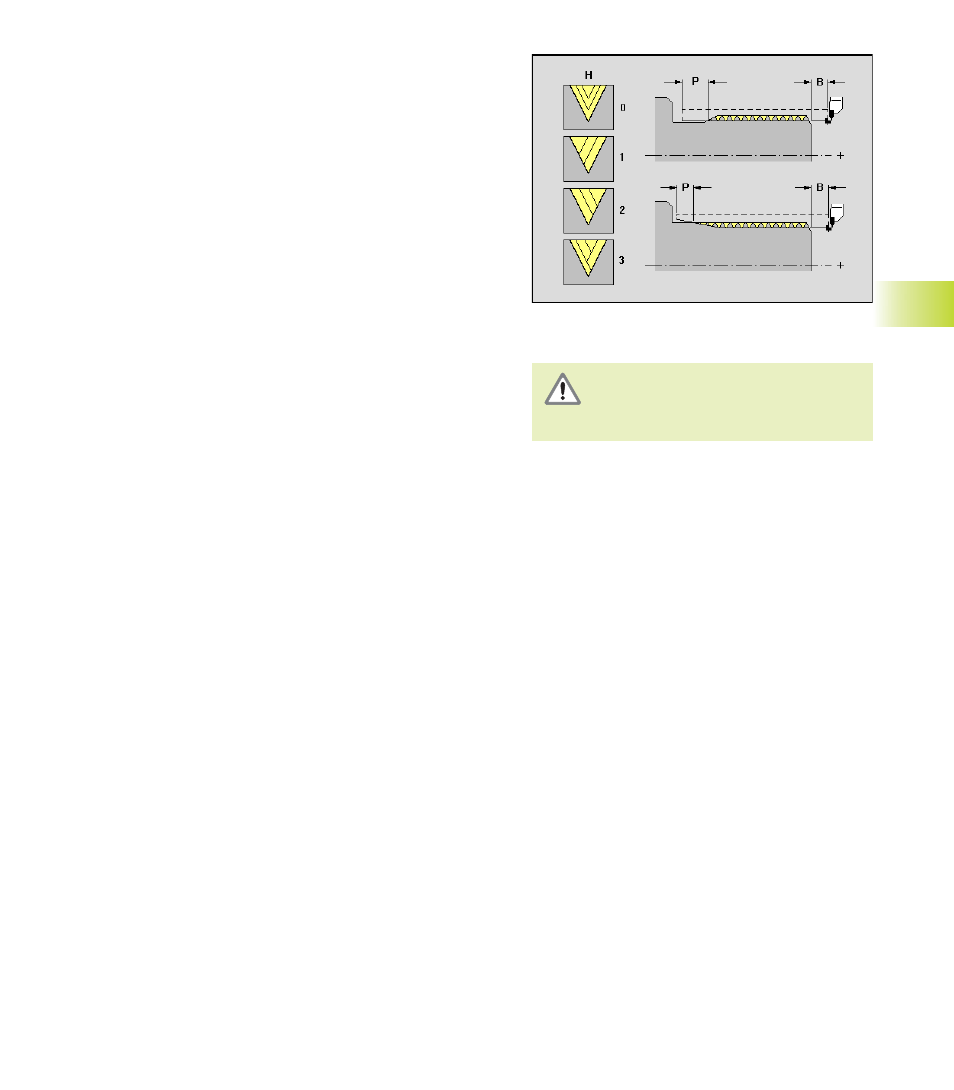

6.12.8 Bearbeitungsart Gewinde (G31)
Parameter
B, P:
Anlauflänge, Überlauflänge – keine Eingabe: der CNC PI-
LOT ermittelt die Länge aus nebenliegenden Freistichen
oder Einstichen. Ist kein Freistich/Einstich vorhanden, wird
„Gewindeanlauf-, Gewindeauslauflänge" aus Bearbeitungs-
Parameter 7 verwendet (siehe auch „
4.8 Gewindezyklen“).
C: Startwinkel – wenn der Gewindeanfang definiert zu nicht
rotationssymetrischen Konturelementen liegt
I: maximale Zustellung
V: Zustellart
■ konstanter Querschnitt (V=0): konstanter Spanquerschnitt
bei allen Schnitten
■ konstante Zustellung (V=1)
■ (Rest-)Schnittaufteilung (V=2): Ergibt die Division Gewin-
detiefe/Zustellung einen Rest, gilt dieser „Rest" für die er-
ste Zustellung. Der „letzte Schnitt" wird in 1/2-, 1/4-, 1/8-
und 1/8-Schnitt aufgeteilt.
■ EPL-Methode (V=3): Zustellung wird aus Steigung und
Drehzahl berechnet
H: Versatzart der einzelnen Zustellungen zum Glätten der
Gewindeflanken
■ H=0: ohne Versatz
■ H=1: Versatz von links
■ H=2: Versatz von rechts
■ H=3: Versatz abwechselnd rechts/links
Q: Anzahl Leerschnitte – nach dem letzten Schnitt (zum Abbau
des Schnittdrucks im Gewindegrund)
6.12 Int
er
aktiv
e
Arbeitsplang
ener
ier
ung (IA
G)
Achtung Kollisionsgefahr !
Bei einer zu großen „Überlauflänge P“
besteht Kollisionsgefahr. Sie prüfen die
Überlauflänge in der Simulation.
