HEIDENHAIN CNC PILOT 4290 223
6.3.5 Eingabe der C-Achskonturen
Standardformen definieren Sie mit Figuren, regel-
mäßig linear oder zirkular angeordnete Figuren oder
Bohrungen in Mustern. Die Beschreibung komple-
xer Konturen nehmen Sie mit den Grundelementen
Strecke und Bogen vor.
Muster
■ lineare Lochmuster (Bohrmuster)
■ zirkulare Lochmuster (Bohrmuster)
■ lineare Figurmuster (Fräskonturen)
■ zirkulare Figurmuster (Fräskonturen)
■ eine Einzelbohrung
Figuren
■ Kreis (Vollkreis)
■ Rechteck
■ Vieleck
■ lineare Nut
■ zirkulare Nut
Muster und Figuren positionieren Sie auf der
■ Stirnfläche (C-Achsbearbeitung)
■ Mantelfläche (C-Achsbearbeitung)
■ Rückseite (C-Achsbearbeitung)
Bezugsebene einstellen/wählen
Die Bezugsebene (das selektierte Fenster) ist mit
einem farbigen Rahmen markiert. TURN PLUS be-
zieht alle Aktivitäten auf dieses Fenster.
Weitere Bezugsebene (Fenster) aktivieren:
1. Fensterkonfiguration einstellen
„Konfiguration – Ändern – Ansichten“ (Haupt-
menü) wählen
Fenster markieren (Dialogbox „Fensterkonfigu-
ration“)
Zurück zum „Haupmenü“
„Werkstück – Fertigteil“ wählen
Fenster selektieren: „Seite vor/Seite zurück“
2. Fenster (Bezugsebene) auswählen
Das Fenster „Drehkontur“ selektieren
Muster/Figur (Untermenü „Muster/Figuren“) aus-
wählen

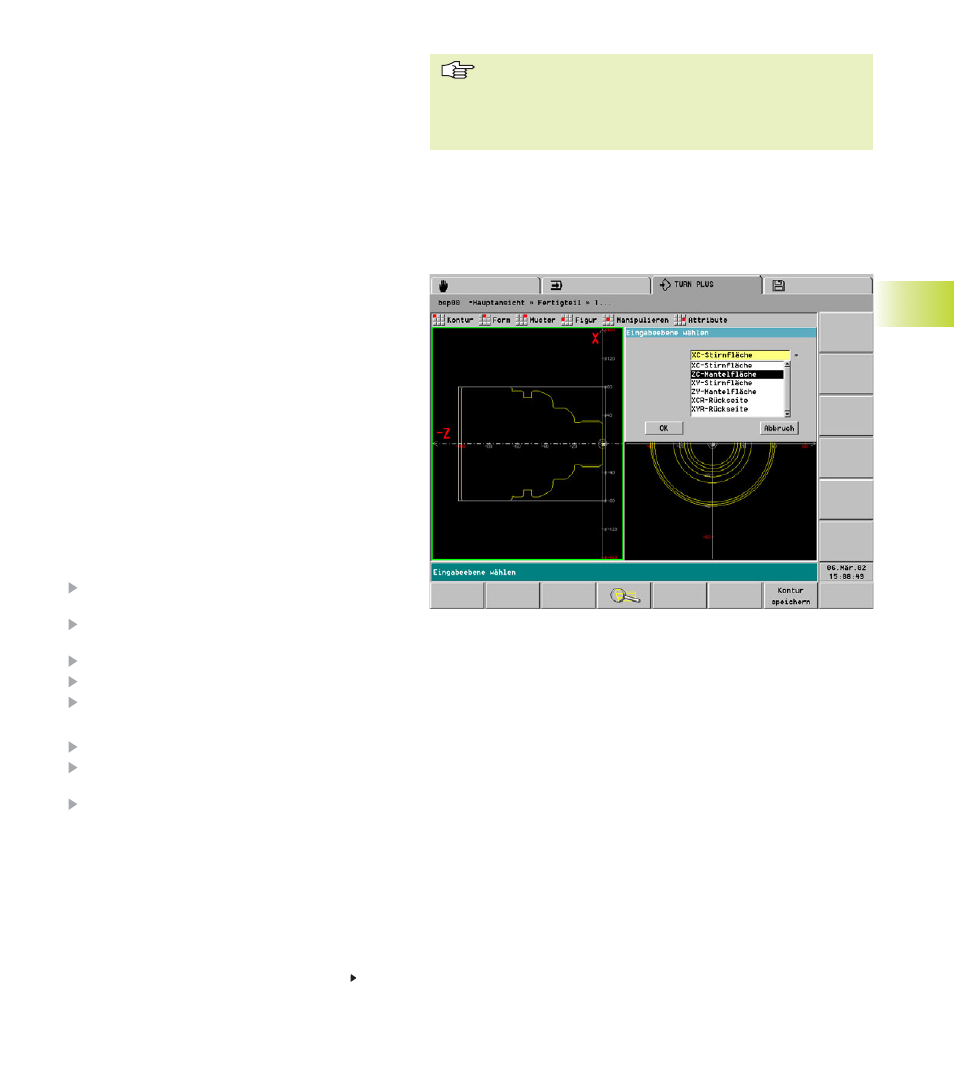

TURN PLUS öffnet die Dialogbox „Eingabeebene
wählen“ – Bezugsebene auswählen
Auswahl bei mehreren Fenstern: „Seite vor/Seite
zurück“
Siehe auch
■ „ 6.6.1 Konturen der Stirn- und Rückseite“
■ „ 6.6.2 Konturen der Mantelfläche“
Fortsetzung nächste Seite
■ Beschreiben Sie die Drehkontur komplett, bevor Sie
Konturen für die C-/Y-Achsbearbeitung definieren.
■ Wählen Sie die Bezugsebene (Stirnfläche, Mantel-
fläche, etc.) an, bevor Sie Konturen für die C-/Y-Achse defi-
nieren.
