6 TURN PLUS
232

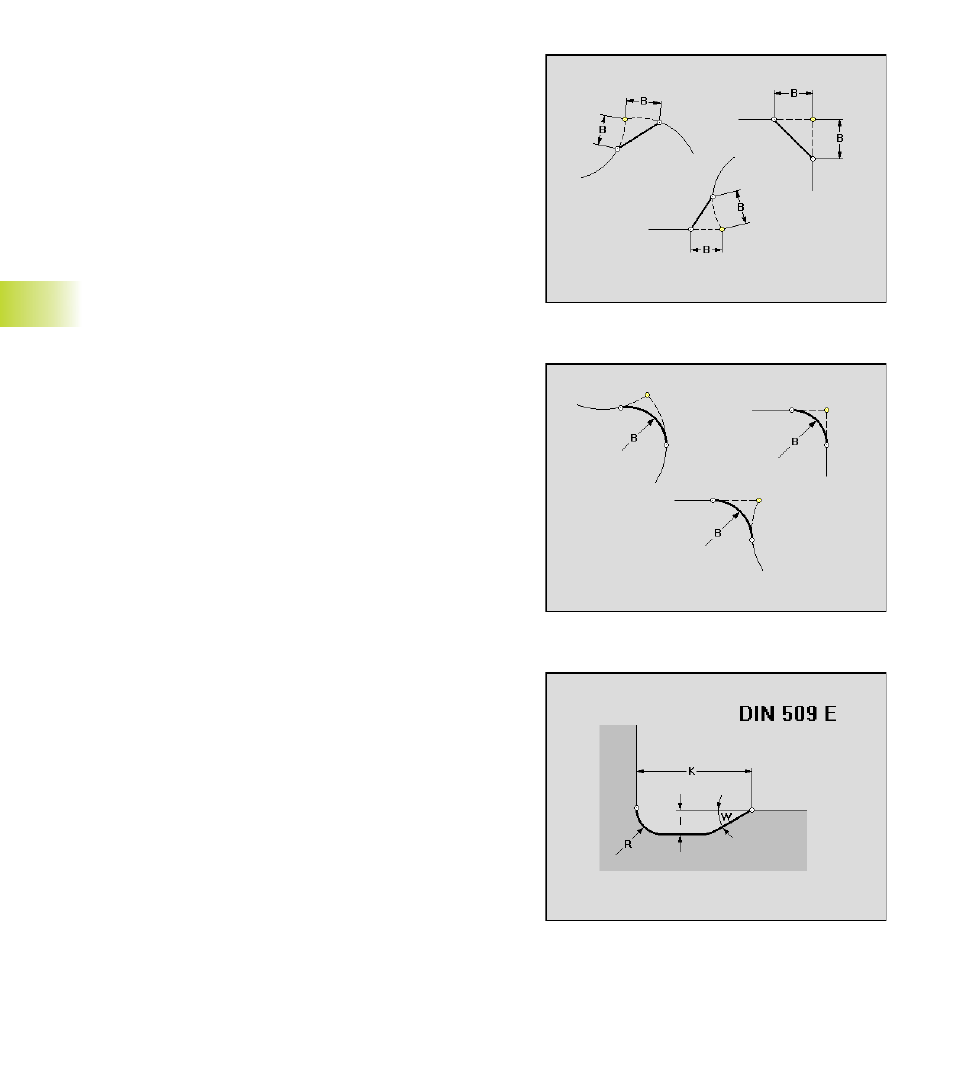

Freistich Form E
Parameter
K:
Freistichlänge
I:
Freistichtiefe (Radiusmaß)
R:
Freistichradius (in beiden Ecken des Freistichs)
W:
Einfahrwinkel (Freistichwinkel)
TURN PLUS schlägt die Freistich-Parameter abhängig vom Durch-
messer vor (siehe „
11.1.2 Freistich-Parameter DIN 509 E“).
6.5.2 Formelemente
Fase
Parameter
B:
Fasenbreite
6.5 F
e
rtigt
eilk
ont
ur
Rundung
Parameter
B:
Rundungsradius
