6 TURN PLUS 246
Kreis (Vollkreis)
Parameter
XK,YK: Mittelpunkt in kartesischen Koordinaten
α, PM: Mittelpunkt in Polarkoordinaten (Bezug Winkel α: positive
XK-Achse)
R/K: Radius/Durchmesser des Kreises
P: Tiefe der Figur
Rechteck
Parameter
XK,YK: Mittelpunkt in kartesischen Koordinaten
α, PM: Mittelpunkt in Polarkoordinaten (Bezug Winkel α: positive
XK-Achse)
A: Winkel Längsachse des Rechtecks (Bezug: XK-Achse)
K: Länge des Rechtecks
B: Breite des Rechtecks
R: Fase/Verrundung
■ Breite der Fase
■ Radius der Rundung
P: Tiefe der Figur
6.6 C-A
c
hs-K
ont
ur
en

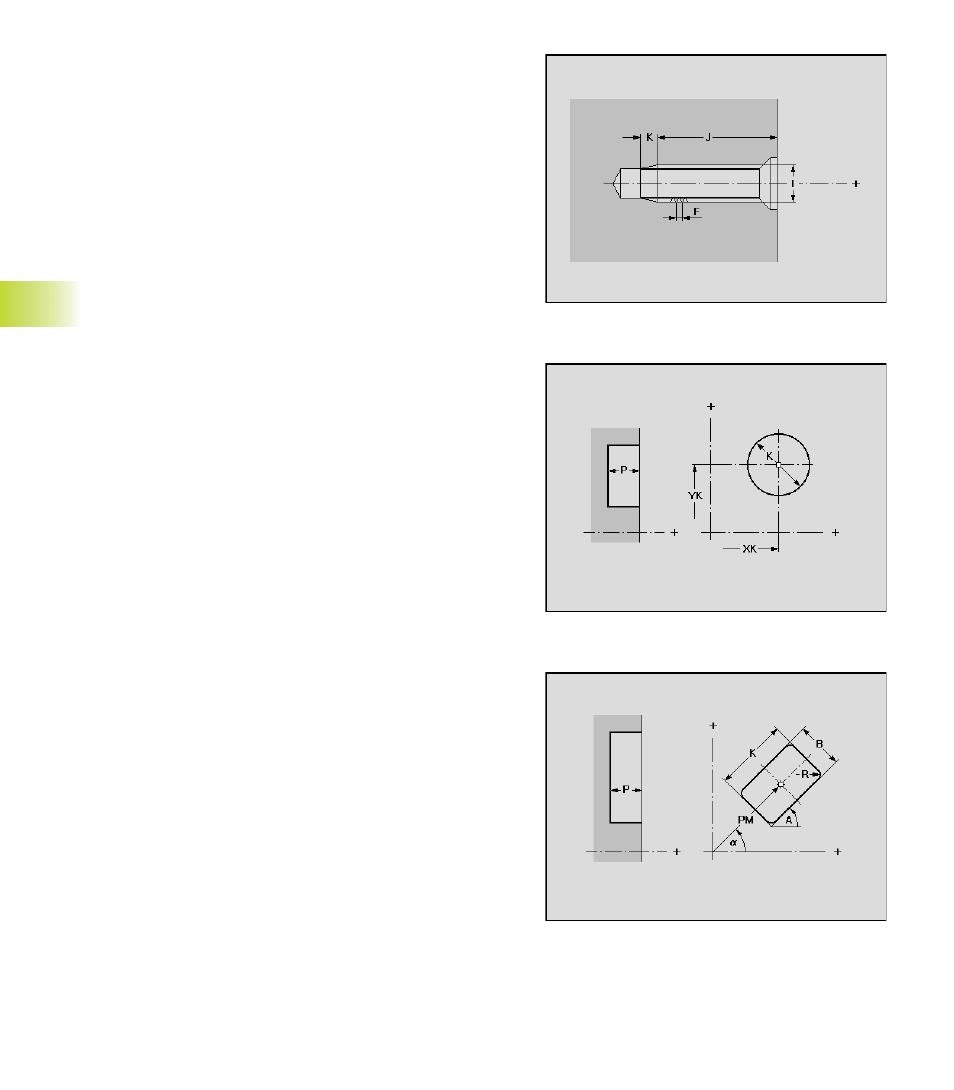

Parameter „Gewinde“
I:
Nenn-Durchmesser
J: Gewindetiefe
K: Gewindeanschnitt (Auslauflänge)
F: Gewindesteigung
Gangart: Rechts-/Linksgewinde
