einfacher Einstich
4.5.3 Formelemente Drehkontur

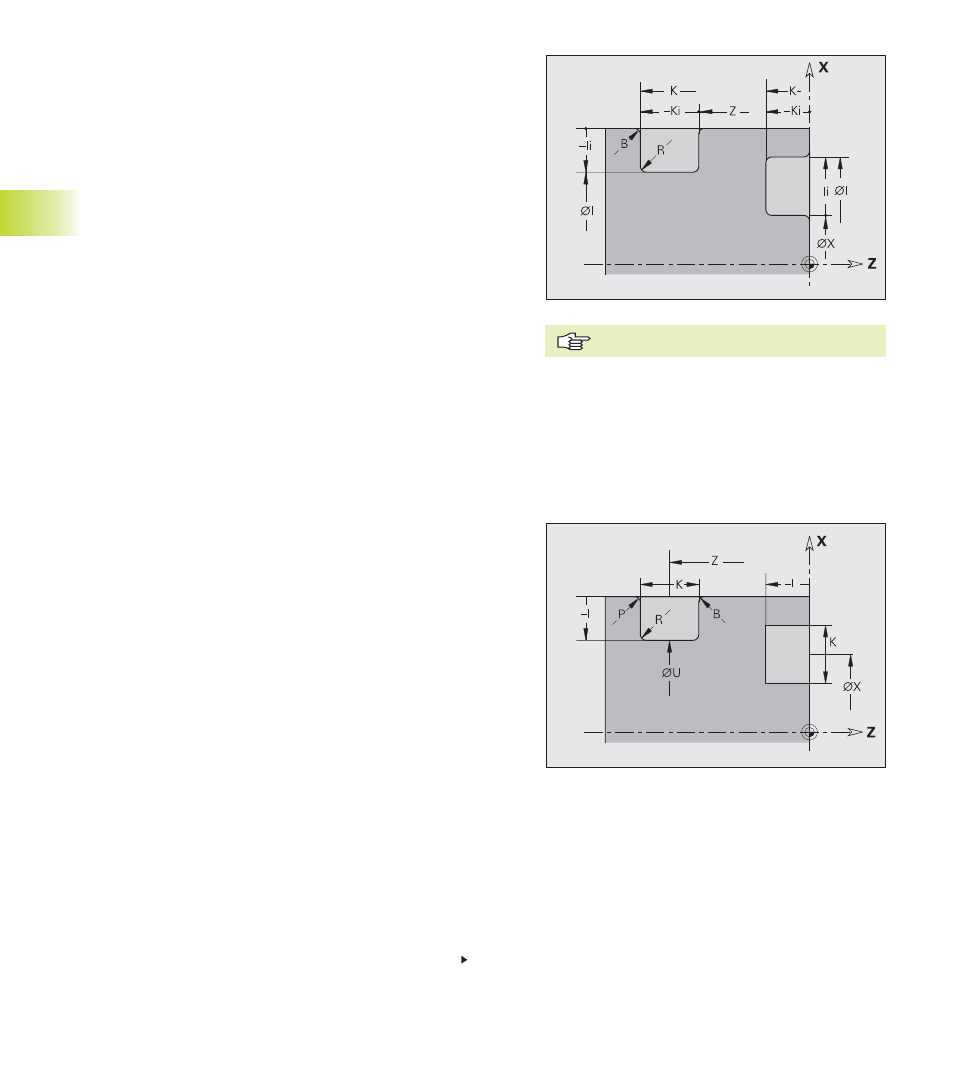

Einstich (Standard) G22-Geo
Einstich auf einem achsparallelen Bezugselement (G1). G22 wird
dem vorher programmierten Bezugselement zugeordnet.
Parameter
X:
Anfangspunkt bei Einstich Planfläche (Durchmessermaß)
Z:
Anfangspunkt bei Einstich Mantelfläche
I, K:
Innere Ecke
■
I – Einstich Planfläche: Endpunkt des Einstichs (Durchmes-
sermaß)
■
I – Einstich Mantelfläche: Einstichgrund (Durchmessermaß)
■
K – Einstich Planfläche: Einstichgrund
■
K – Einstich Mantelfläche: Endpunkt des Einstichs
Ii, Ki: Innere Ecke – inkremental (Vorzeichen beachten !)
■
Ii – Einstich Planfläche: Einstichbreite
■
Ii – Einstich Mantelfläche: Einstichtiefe
■
Ki – Einstich Planfläche: Einstichtiefe
■
Ki – Einstich Mantelfläche: Endpunkt des Einstichs (Einstich-
breite)
B:
Außenradius/Fase (an beiden Seiten des Einstichs) – default: 0
■
B>0: Radius der Rundung
■
B<0: Breite der Fase
R:
Innenradius (in beiden Ecken des Einstichs) – default: 0
Fortsetzung nächste Seite
Entweder „X" oder „Z" programmieren.
Einstich (allgemein) G23-Geo
Einstich auf einem linearen Bezugselement (G1). G23 wird dem vor-
her programmierten Bezugselement zugeordnet. Auf der Mantel-
fläche kann der Einstich auf eine schräg verlaufende Bezugsgerade
positioniert werden.
Parameter
H:
Einstichart – default: 0
■
H=0: Symmetrischer Einstich
■
H=1: Freidrehung
X:
Mittelpunkt bei Einstich Planfläche (Durchmessermaß)
Z:
Mittelpunkt bei Einstich Mantelfläche
I:
Einstichtiefe und Einstichlage
■
I>0: Einstich rechts vom Bezugselement
■
I<0: Einstich links vom Bezugselement
K:
Einstichbreite (ohne Fase/Verrundung)
U:
Einstichdurchmesser (Durchmesser Einstichgrund) – nur ver-
wenden, wenn das Bezugselement parallel zur Z-Achse ver-
läuft
A:
Einstichwinkel – default: 0
■
bei H=0: 0° <= A < 180° (Winkel zwischen Einstichflanken)
■
bei H=1: 0° < A <= 90° (Winkel Bezugsgerade – Einstichflan-
ke)
