V: Richtung (Orientierung) – default: 0
■ V=0 – ohne W: Vollkreisaufteilung
■ V=0 – mit W: Aufteilung auf längerem Kreisbogen
■ V=0 – mit Wi: Vorzeichen von Wi bestimmt die Richtung
(Wi<0: im Uhrzeigersinn)
■ V=1 – mit W: im Uhrzeigersinn
■ V=1 – mit Wi: im Uhrzeigersinn (Vorzeichen von Wi ist ohne
Bedeutung)
■ V=2 – mit W: gegen den Uhrzeigersinn
■ V=2 – mit Wi: gegen den Uhrzeigersinn (Vorzeichen von Wi
ist ohne Bedeutung)
Z: Mittelpunkt Muster
C: Mittelpunkt Muster (Winkel)

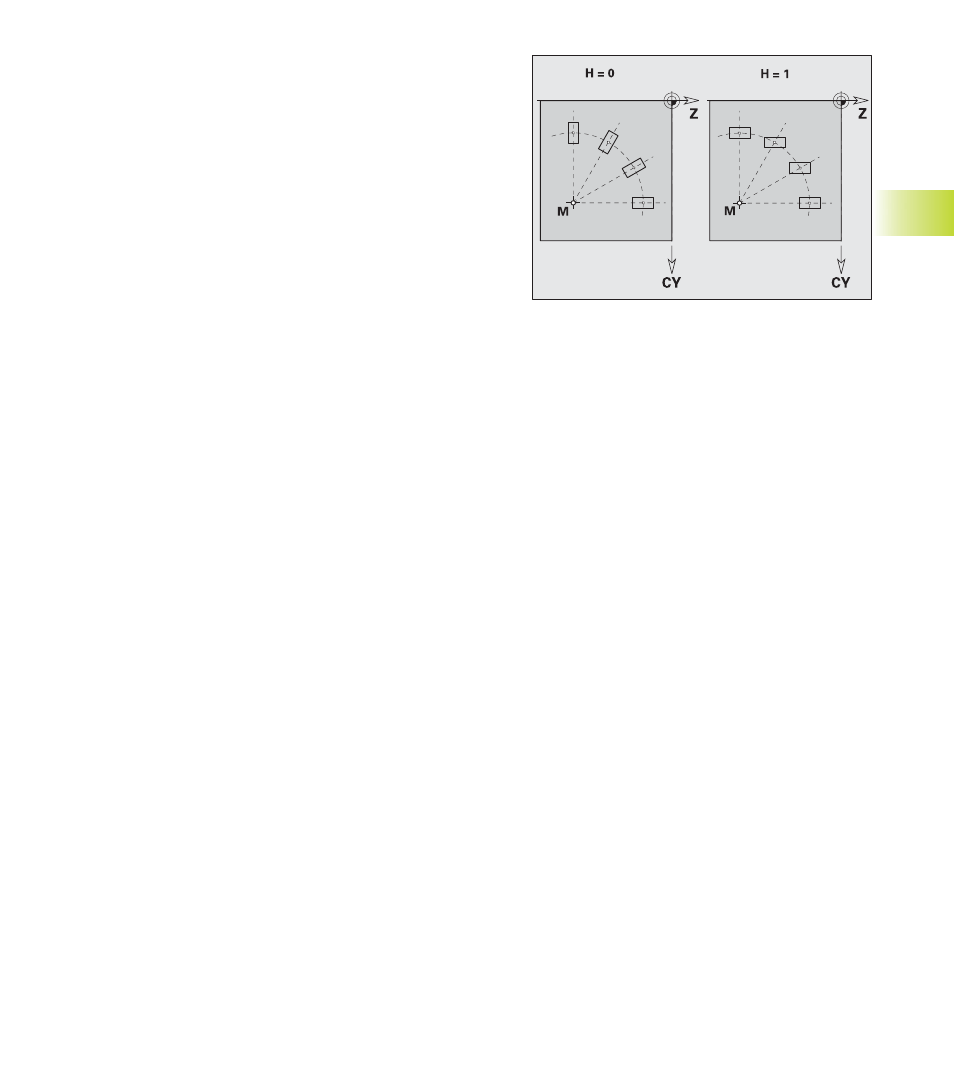

H: Lage der Figuren – default: 0
■ H=0: Normallage – Figur wird um den Kreismittelpunkt ge-
dreht (Rotation)
■ H=1: Originallage – Figurlage bezogen auf das Koordinaten-
system bleibt gleich (Translation)
