HEIDENHAIN CNC PILOT 4290 203

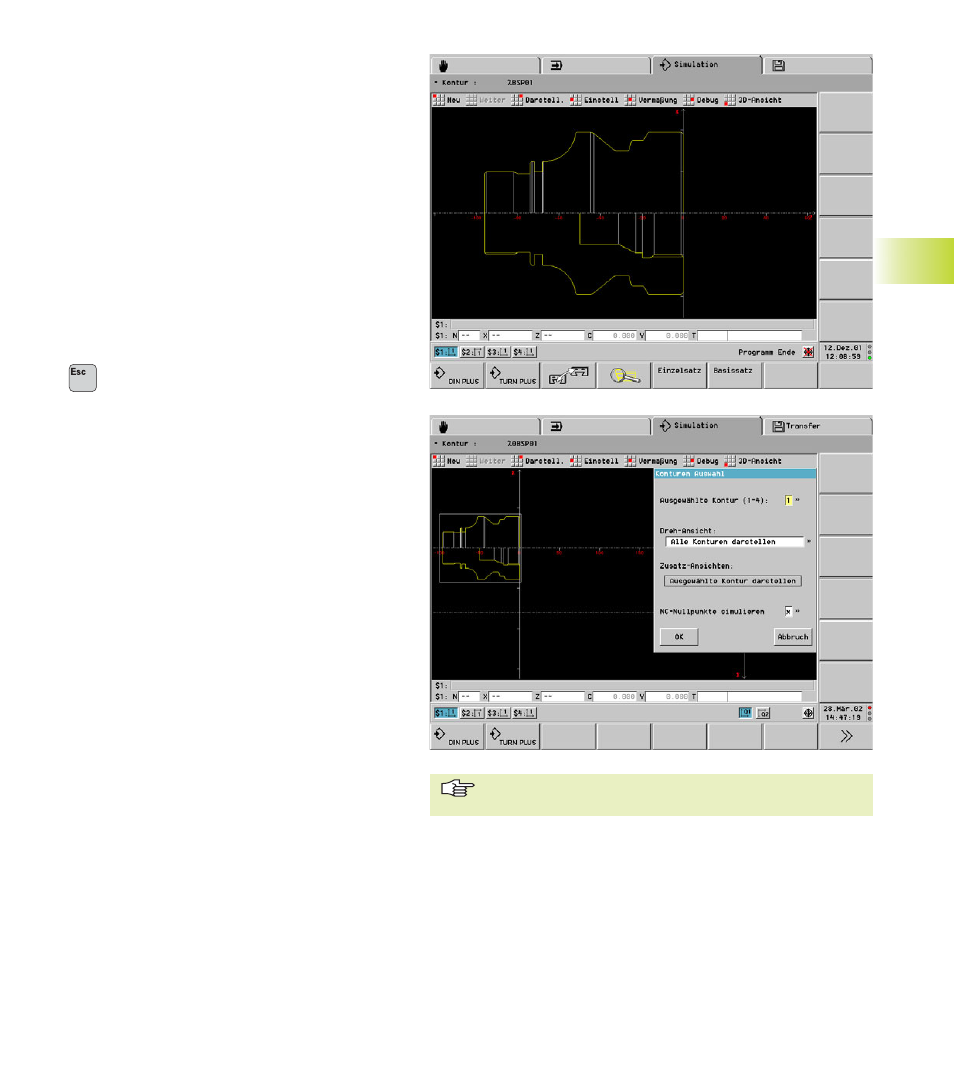

5.3 Kontur-Simulation
5.3.1 Funktionen der Kontur-Simulation
In der Kontur-Simulation können Sie
■ zwischen „Schnitt- oder Ansichtdarstellung“ wäh-
len.
■ die Kontur-Programmierung durch den Konturauf-
bau im Einzelsatz prüfen.
■ die Parameter eines Konturelements prüfen (Ele-
ment-Vermaßung).
■ jeden Konturpunkt relativ zu einem Bezugspunkt
vermaßen (Punkt-Vermaßung).
Voraussetzung für die Kontur-Simulation sind pro-
grammierte Konturen (Roh-/Fertigteilbeschreibung,
Hilfskonturen). Sind die Konturbeschreibungen nicht
vollständig, erfolgt die Darstellung „soweit mög-
lich“.
zurück zum Hauptmenü
■ Menüpunkte zur Steuerung der Simulation
■ Neu: zeichnet die Kontur neu (Programmände-
rungen werden berücksichtigt)
■ Weiter: stellt den nächsten NC-Quellsatz oder
Basissatz dar
■ Menüpunkt „(Kontur) Darstellung“
Sie konfigurieren:
■ „Schnitt(darstellung)“
■ „Ansicht(darstellung)“
■ „Schnitt & Ansicht(darstellung)“: oberhalb der
Drehmitte Ansicht-, unterhalb der Drehmitte
Schnittdarstellung
Menügruppe „Einstell(ungen) – ...“:
■ „... – Fenster“:
„... – Nullpunkt C“:
siehe „5.2 Hauptmenü“
■ „... – Konturauswahl“:
■ Stellen Sie in der Dialogbox ein, ob eine ausge-
wählte Kontur oder alle Konturen des NC-Pro-
gramms angezeigt werden sollen.
■ Stellen Sie ein, ob Nullpunkt-Verschiebungen
berücksichtigt werden sollen.
■ „... – Warnungen“: siehe „ 5.1.2 Hinweise zur Be-
dienung“
■ Menüpunkt „3D-Ansicht“: siehe „ 5.7 3D-An-
sicht“
■ Menügruppe „Debug“:
Wenn Sie Variablen für die Konturbeschreibung
nutzen, können Sie mit den „Debug-Funktionen“
die Variablen anzeigen und ändern (siehe „
5.8 NC-
Programmablauf kontrollieren“).
5.3 K
ont
ur
-Simulation
Im Modus „Einzel- oder Basissatz“ wird die Schnittdar-
stellung gezeigt.
