Parameter Werkstückhandlingsysteme und Mess-
geräte
Parameter Dialogbox 1 G S TP
ID: Werkzeug-Identnummer • • –
X-, Z-Maß (xe, ze): Einstellmaße • – –
Verfügb.: physische Verfügbarkeit • – –
SchaftD (sd): Schaftdurchmesser – • –
Multi-WZ: Multi-Werkzeug (siehe „ 4.2.4 Werk-
zeugprogrammierung“) • – –
■ nein: kein Multi-Werkzeug
■ Haupt: Hauptschneide
■ Neben: Nebenschneide
M-ID: Identnummer der „nächsten Schneide“
bei Multi-WZ
• – –
WZ-H. DIN: Typ des Werkzeughalters – • –
WZ-H. Hö (wh): Höhe des Werkzeughalters – • –
WZ-H. Br (wb): Breite des Werkzeughalters – • –
Ausk.lg (ax): Auskraglänge – • –
Bildnummer – • –
Aufnahmetyp • – –
Mag(azin) Code: wird z.Zt. nicht verwendet
Mag(azin) Attr(ibut): wird z.Zt. nicht verwendet

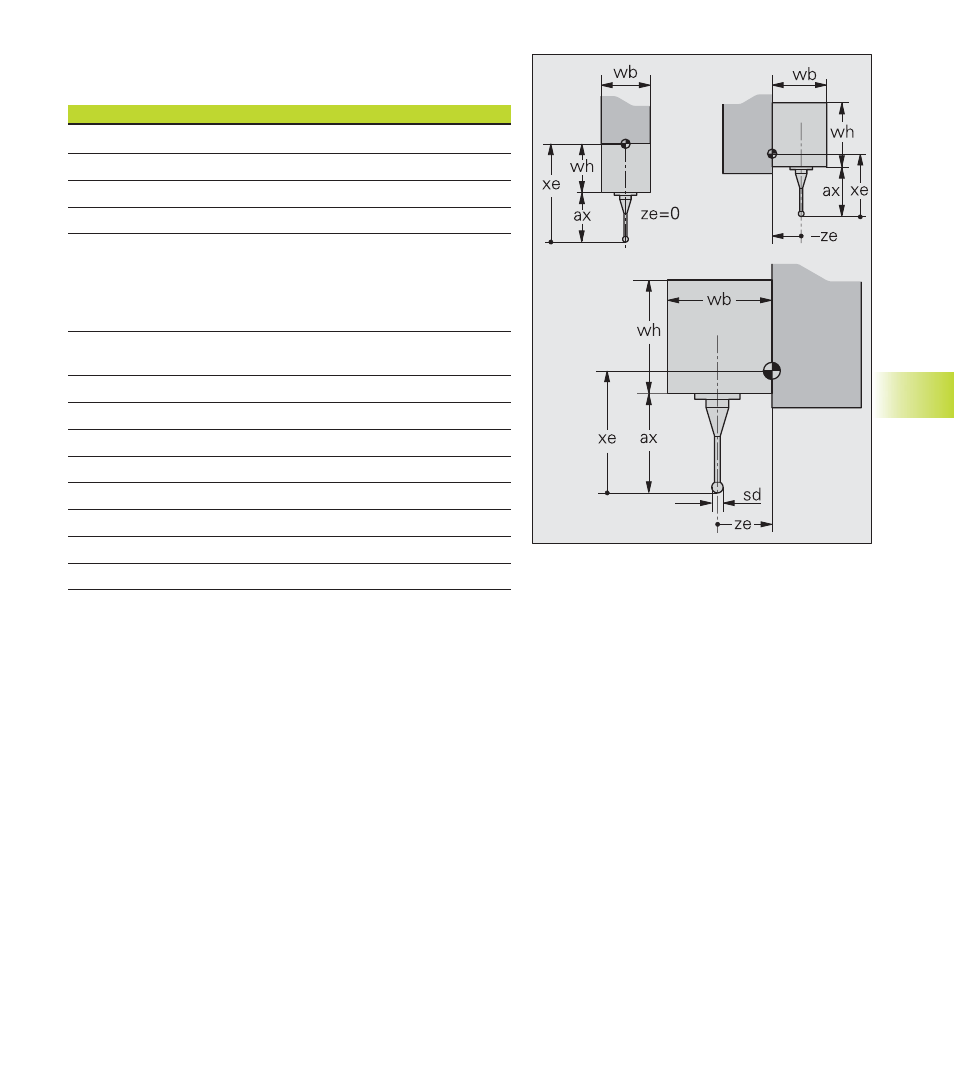

Beispiel WZ-Typ 811
