Körnerspitze

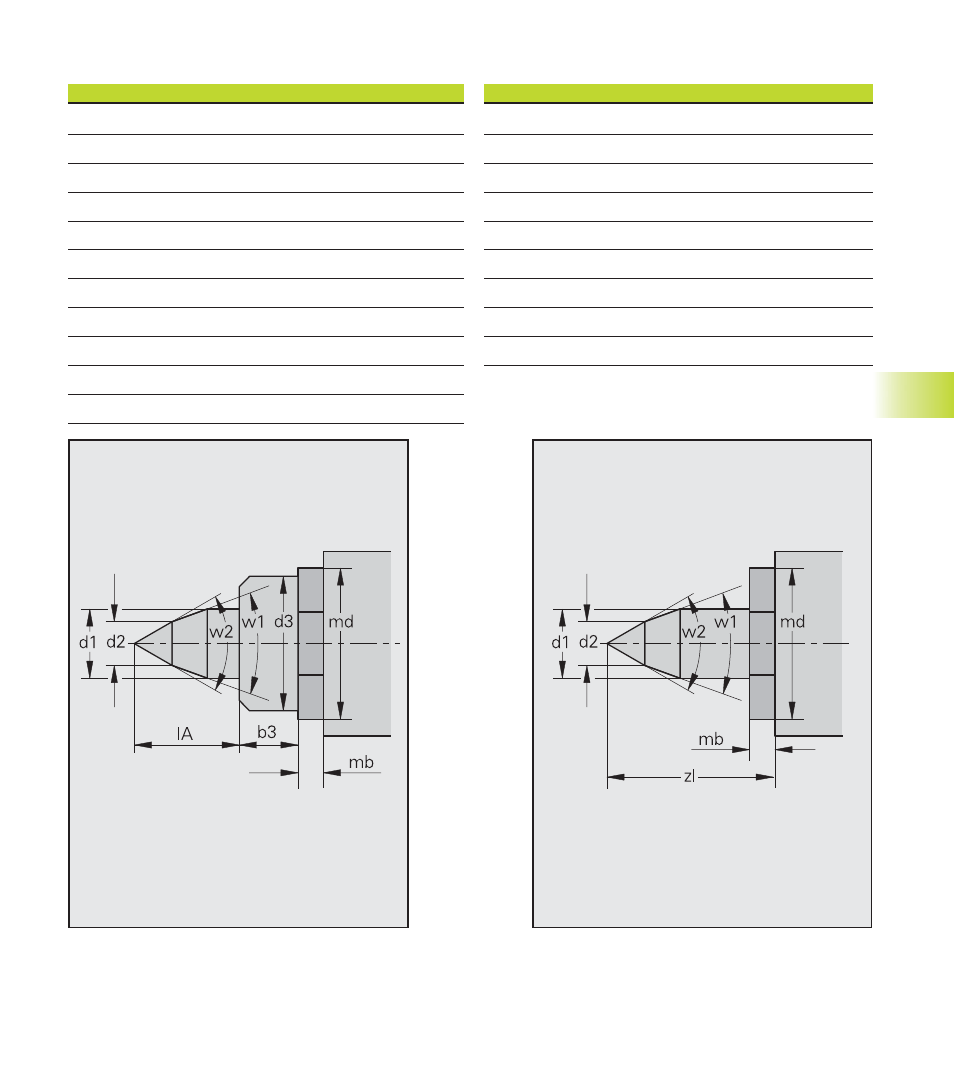

Parameter Körnerspitze (Typ 26x)
ID: Spannmittel-Identnummer
Verfügbar: physische Verfügbarkeit (Festwortliste)
w1: Spitzenwinkel 1
w2: Spitzenwinkel 2
d1: Durchmesser 1
d2: Durchmesser 2
IA: Länge kegliger Teil
d3: Durchmesser der Körnerspitzenhülse
b3: Breite der Körnerspitzenhülse
md: Umkreisdurchmesser der Abdrückmutter
mb: Breite der Abdrückmutter
Körnerspitze (Typ 26x)
Zentrierspitze
Parameter Zentrierspitze (Typ 27x)
ID: Spannmittel-Identnummer
Verfügbar: physische Verfügbarkeit (Festwortliste)
w1: Spitzenwinkel 1
w2: Spitzenwinkel 2
d1: Durchmesser 1
d2: Durchmesser 2
zl: Länge der Zentrierspitze
md: Umkreisdurchmesser der Abdrückmutter
mb: Breite der Abdrückmutter
Zentrierspitze (Typ 27x)
