HEIDENHAIN CNC PILOT 4290 39

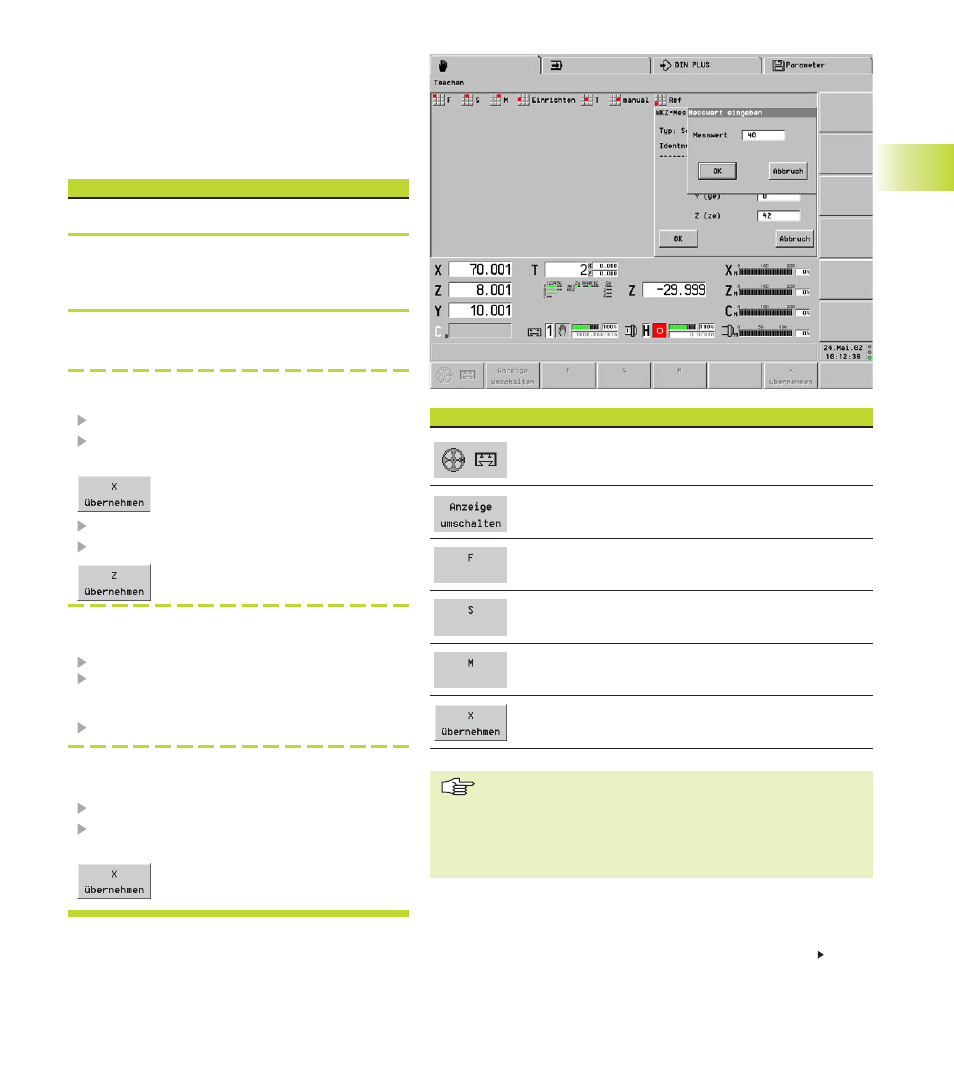

3.4.6 Werkzeug messen
Die Art des Wkz-Messen legen Sie in Maschinen-
Parameter 6 fest:
■ 0: Ankratzen
■ 1: Messen mit Messtaster
■ 2: Messen mit Messoptik
Werkzeug messen
Werkzeug einschwenken
<
„Einrichten – Wkz-Einrichten – Wkz-Messen“ wäh-
len. Die Dialogbox „Wkz-Messen T...“ zeigt die gül-
tigen Werkzeugmaße an.
<
Werkzeugmaße eingeben
„Maße“ eingeben
Werkzeugmaße durch Ankratzen ermitteln
Eingabefeld „X“ anwählen
Durchmesser „ankratzen“, in Z-Richtung frei-
fahren
Durchmesser als „Messwert“ über-
nehmen
Eingabefeld „Z“ anwählen
Planfläche „ankratzen“, in X-Richtung freifahren
„Z-Position Werkzeug“ als „Mess-
wert“ übernehmen
Werkzeuge mit Messtaster messen
für jedes Eingabefeld:
Eingabefeld „X/Z“ anwählen
Werkzeugspitze in X-/Z-Richtung auf Messtaster
fahren – der CNC PILOT übernimmt das „Maß X/
Z“
Werkzeug zurückfahren – Messtaster freifahren
Werkzeuge mit Messoptik messen
für jedes Eingabefeld:
Eingabefeld „X/Z“ anwählen
Werkzeugspitze in X-/Z-Richtung mit dem Fa-
denkreuz zur Deckung bringen
Wert übernehmen
Softkeys
■ Handrad einer Achse zuordnen
■ Handrad-Übersetzung festlegen
Maschinenanzeige umschalten
Umdrehungsvorschub eingeben
Konstante Schnittgeschwindigkeit eingeben
M-Funktion eingeben
X-Position als Meßwert X übernehmen (oder Y- oder Z-
Position)
Fortsetzung nächste Seite
3.4 Einr
ic
ht
e-F
unktionen
■ Eingaben der Dialogbox „Messwert eingeben“ bezie-
hen sich auf den Werkstück-Nullpunkt.
■ Die Korrekturwerte des Werkzeugs werden gelöscht.
■ Die ermittelten Werkzeugmaße werden in die Daten-
bank eingetragen.
