HEIDENHAIN CNC PILOT 4290 333
Rüsten – Werkstück spannen
„Rüsten – Spannen – Einspannen“ wählen
<
„Spindelseite – Dreibackenfutter“ wählen
<

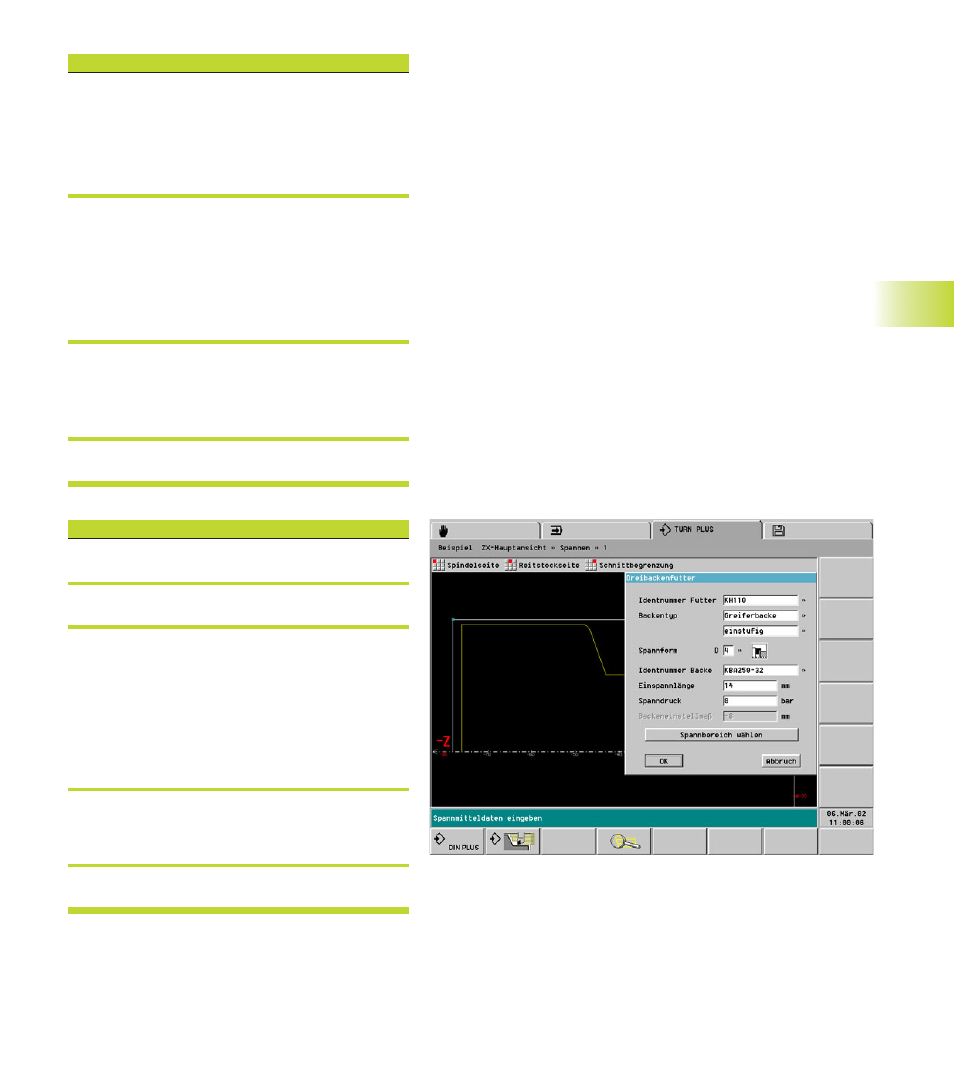

Dialogbox „Dreibackenfutter“
■ „Identnummer Futter“ auswählen
■ „Backentyp“ eingeben
■ „Spannform“ eingeben
■ „Identnummer Backe“ auswählen
■ „Einspannlänge, Spanndruck“ prüfen/eingeben
■ Spannbereich festlegen (ein Konturelement, das
von Spannbacken berührt wird, selektieren)
<
Dialogbox „Dreibackenfutter“ abschließen – TURN
PLUS stellt die Spannmittel und die Schnitt-
begrenzung dar
<
„ESC-Taste“ – zurück zum Hauptmenü
Formelemente definieren Fortsetzung)
„Form – Freistich – Freistich Form G“ wählen
■ „Ecke für Freistich“ selektieren
■ Dialogbox „Freistich Form G“:
■ Freistichlänge = 5 mm
■ Freistichtiefe = 1,3 mm
■ Einfahrwinkel = 30 °
<
„Form – Einstich – Einstich Form D“ wählen
■ „Basiselement für Einstich“ selektieren
■ Dialogbox „Einstich Form D“:
■ Bezugspunkt (Z) = –30 mm
■ Einstichbreite (Ki) = –8 mm
■ Einstich-Durchmesser = 25 mm
■ Ecken (B): Fasen; 1 mm
<
„Form – Gewinde“ wählen
■ „Basiselement für Gewinde“ selektieren
■ Dialogbox „Gewinde“:
■ „Metrisches ISO-Gewinde“ auswählen
<
„ESC-Taste“ – zurück zum Hauptmenü
6.1
7 Beispiel
